Name: ESP32-S3 CAM N16R8 開發板＋OV2640 相機模組
SKU: 6a55df719ce127e1764c7c94
Price: 450.0 TWD
Availability: InStock

ESP32-S3 CAM N16R8 開發板＋OV2640 相機模組

整合 OV2640 相機的 ESP32-S3 開發板，可做影像與 AI 應用
ESP32-S3-WROOM-N16R8｜LX7 雙核 240MHz｜16MB Flash｜8MB PSRAM｜Wi-Fi 802.11 b/g/n｜藍牙 5 LE｜45 個 GPIO
附 OV2640 相機模組

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$450

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

ESP32-S3 CAM｜Wi-Fi＋BLE 5 AI 影像開發板

ESP32-S3 CAM N16R8 開發板＋OV2640 相機模組（16MB Flash・8MB PSRAM・Wi-Fi＋藍牙 5）

ESP32-S3 CAM N16R8 開發板採用樂鑫 ESP32-S3-WROOM-1-N16R8 模組，內建 Xtensa® LX7 雙核心處理器，時脈最高 240MHz，並具備 16MB Flash 與 8MB PSRAM，搭配 OV2640 相機模組，支援 Wi-Fi 802.11 b/g/n 與 Bluetooth 5（LE）。板上配備 雙 Type-C（TTL＋OTG）、TF 卡槽與 WS2812B RGB LED，免外接燒錄器即可直接上傳程式，尺寸 63 × 28 mm。ESP32-S3 新增 AI 向量指令，適合 Wi-Fi 網路攝影機、影像串流、人臉偵測、物件辨識等 AI 影像物聯網專題。

ESP32-S3 N16R8 OV2640 相機 8MB PSRAM Wi-Fi＋BLE 5 雙 Type-C TF 卡槽 AI 影像辨識

240MHzLX7 雙核心 CPU

16MBFlash 快閃記憶體

8MBOctal PSRAM

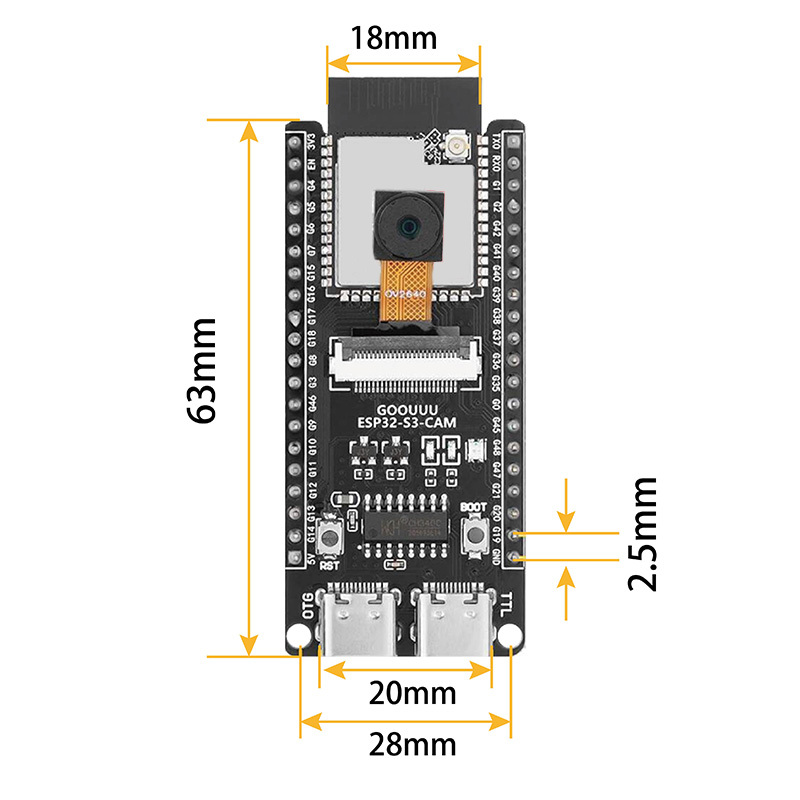

63×28mm 板體尺寸

ESP32-S3 CAM 有什麼特色？

相機＋Wi-Fi 一板整合

整合 OV2640 相機模組與 Wi-Fi，拍攝的影像可直接透過網路串流或上傳，快速做出網路攝影機。

雙 Type-C，免外接燒錄器

TTL 埠透過板載 CH340C 晶片連接序列埠，OTG 埠直接連接 ESP32-S3 原生 USB，兩者皆可上傳程式，搭配 BOOT／RESET 按鍵操作更方便。

TF 卡槽＋WS2812B RGB LED

背面 TF 卡槽可儲存照片與資料；板載 WS2812B 全彩 LED 可作狀態指示，另有電源燈與 TX 燈方便確認運作狀態。

AI 向量指令加速

ESP32-S3 新增向量指令，可透過 ESP-DSP、ESP-NN 函式庫加速神經網路運算，並可搭配 ESP-WHO（影像）與 ESP-Skainet（語音）框架開發。

16MB Flash＋8MB PSRAM

大容量 Flash 可存放較大的程式與 AI 模型，8MB Octal PSRAM 提供充足的影像緩衝空間，處理高解析度影像更順暢。

Wi-Fi＋藍牙 5（LE）

支援 2.4GHz Wi-Fi（最高 150Mbps）與低功耗藍牙 5、Bluetooth Mesh，並支援 2Mbps PHY 與 Coded PHY 長距離模式。

豐富的周邊介面

晶片支援 UART、SPI、I2C、I2S、PWM、ADC、TWAI、USB OTG 等介面，14 個 GPIO 可作電容式觸控輸入，並配備超低功耗協處理器（ULP）。

完善的安全機制

支援 AES-XTS Flash 加密、RSA 安全啟動、數位簽章及 HMAC，並有 World Controller 提供兩個互不干擾的執行環境。

商品實拍

商品規格

規格項目	規格內容
模組	樂鑫 ESP32-S3-WROOM-1-N16R8
處理器	Xtensa® 32 位元 LX7 雙核心，時脈最高 240MHz，含單精度浮點運算單元
Flash	16MB（Quad SPI）
PSRAM	8MB（Octal SPI）
相機	OV2640（200 萬畫素）
Wi-Fi	IEEE 802.11 b/g/n，支援 40MHz 頻寬，802.11n 最高 150Mbps
藍牙	Bluetooth 5（LE）、Bluetooth Mesh（不支援傳統藍牙 BR/EDR）
工作中心頻率	2412～2484 MHz
振盪器	40MHz 晶振
供電	USB Type-C 5V，或由排針 5V／3V3 腳位供電（模組工作電壓 3.0V～3.6V）
USB 介面	Type-C × 2：TTL（CH340C USB 轉序列埠）、OTG（ESP32-S3 原生 USB）
USB 轉序列晶片	CH340C
板載元件	BOOT 按鍵、RESET 按鍵、WS2812B RGB LED、電源燈、TX 燈、TF 卡槽（背面）、相機 FPC 排線座
排針	2 × 20 Pin，間距 2.54mm
GPIO	晶片具備 45 個可程式 GPIO；排針引出 36 個 GPIO，部分腳位與相機、TF 卡、PSRAM 共用
尺寸	63 × 28 mm
晶片介面	SPI、LCD 介面、Camera 介面、UART、I2C、I2S、紅外線遙控（RMT）、脈衝計數器、PWM、MCPWM、USB 1.1 OTG、USB Serial/JTAG 控制器、SDIO 主機介面、GDMA、TWAI® 控制器（相容 ISO 11898-1）、ADC、觸控感測器、溫度感測器、計時器、看門狗
安全性	安全啟動、Flash 加密、數位簽章、HMAC，RSA／SHA／AES 硬體加速

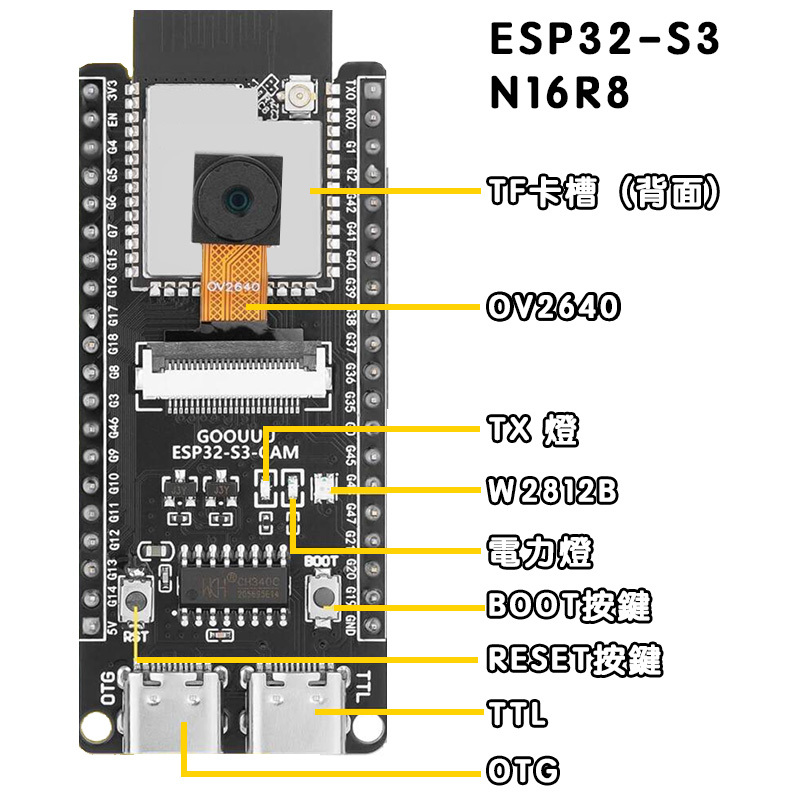

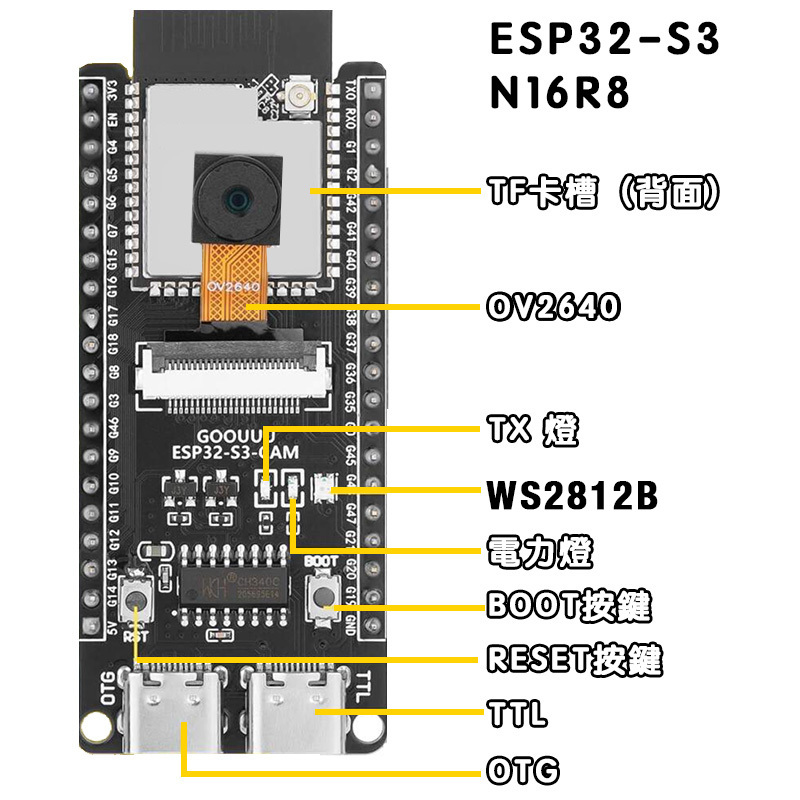

板載配置說明

元件	用途說明
TTL（Type-C）	經 CH340C 轉換的 USB 序列埠，可上傳程式與開啟序列埠監控視窗
OTG（Type-C）	ESP32-S3 原生 USB，可上傳程式、USB 除錯（USB Serial/JTAG），或模擬 USB 鍵盤、滑鼠等裝置
BOOT 按鍵	按住 BOOT 再按 RESET，可進入下載模式
RESET 按鍵	重新啟動開發板
WS2812B	可程式控制的全彩 RGB LED，可作狀態指示
電源燈／TX 燈	顯示供電狀態與序列埠傳輸狀態
TF 卡槽（背面）	可插入 microSD（TF）卡儲存照片或資料
相機排線座	連接 OV2640 相機模組

供電提示：同時使用相機與 Wi-Fi 時耗電較高，請使用輸出穩定、電流足夠的 5V 電源或 USB 埠，避免供電不足造成重新開機或影像異常。

藍牙規格

項目	規格內容
藍牙標準	低功耗藍牙（Bluetooth LE）：Bluetooth 5、Bluetooth Mesh
支援速率	125 Kbps、500 Kbps、1 Mbps、2 Mbps
廣播功能	廣播擴展（Advertising Extensions）多組廣播（Multiple Advertisement Sets）

選購提示：ESP32-S3 僅支援低功耗藍牙（BLE），不支援傳統藍牙（Classic），無法直接連接藍牙喇叭、耳機等音訊裝置。

適合哪些應用？

Wi-Fi 網路攝影機

透過瀏覽器即時觀看影像串流，製作居家或教室監控。

AI 人臉偵測與辨識

搭配 ESP-WHO 框架，製作人臉辨識門禁、出勤打卡等專題。

物件辨識與 QR Code 識別

拍攝並辨識物件或 QR Code，應用於簽到、物品管理等情境。

智慧家居與遠端監控

家庭智慧設備、遠端拍照記錄、定時拍攝等物聯網應用。

出貨內容

ESP32-S3 CAM N16R8 開發板＋OV2640 相機模組 × 1

※ 不含 TF 記憶卡與 USB Type-C 傳輸線。

常見問題 FAQ

ESP32-S3 CAM 和 ESP32-CAM 有什麼不同？

ESP32-S3 採用效能更好的 LX7 雙核心，新增 AI 向量指令，並內建原生 USB OTG；本板 PSRAM 為 8MB、Flash 為 16MB，記憶體比常見的 ESP32-CAM 更大，適合 AI 影像應用。但 ESP32-S3 只支援低功耗藍牙，不支援傳統藍牙。

要接 TTL 還是 OTG 埠上傳程式？

兩個 Type-C 埠都可以上傳程式。TTL 埠經 CH340C 晶片轉換，部分電腦需先安裝 CH340 驅動程式；OTG 埠為 ESP32-S3 原生 USB，若要從 OTG 埠看序列埠輸出，Arduino IDE 需開啟「USB CDC On Boot」。若無法上傳，請按住 BOOT 鍵再按一下 RESET 鍵進入下載模式後重試。

可以用 Arduino IDE 開發嗎？

可以。安裝 ESP32 開發板套件後，選擇「ESP32S3 Dev Module」，Flash Size 設為 16MB，PSRAM 設為「OPI PSRAM」，即可使用相機與 PSRAM。也可以使用樂鑫官方 ESP-IDF 或 MicroPython 開發。

可以把照片存到記憶卡嗎？

可以，板子背面有 TF 卡槽，可透過程式將拍攝的照片儲存到記憶卡（記憶卡需另購）。

可以連接藍牙耳機或喇叭嗎？

不行。ESP32-S3 僅支援低功耗藍牙（BLE 5），不支援傳統藍牙的音訊傳輸。

真的有 45 個 GPIO 可以用嗎？

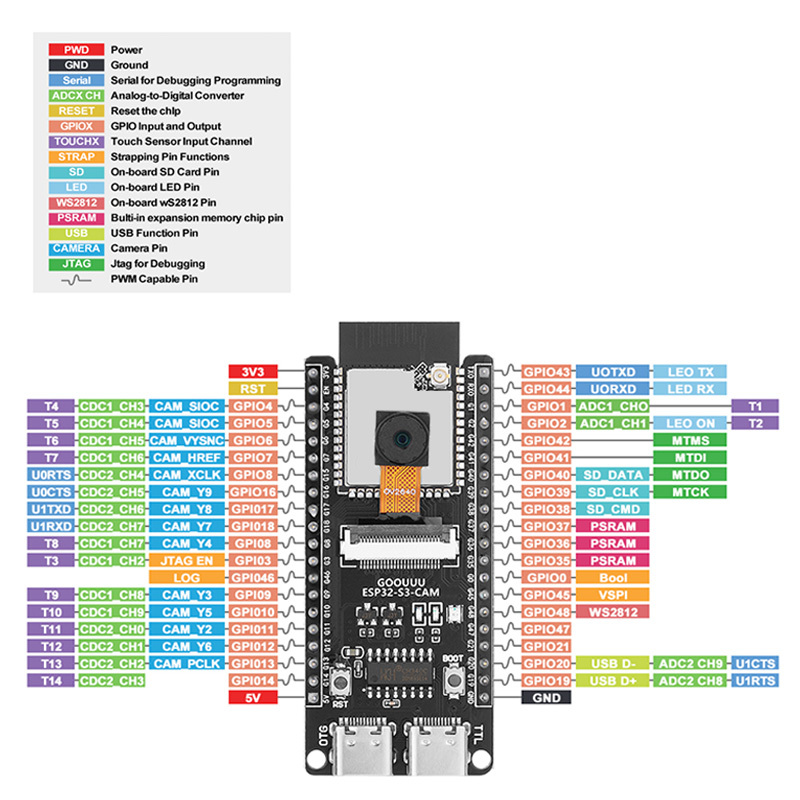

45 個是 ESP32-S3 晶片的 GPIO 數量，本板排針引出 36 個 GPIO。其中部分腳位已連接相機與 TF 卡；N16R8 的 Octal PSRAM 也會占用 GPIO35～37。使用相機時實際可自由使用的腳位較少，請參考腳位圖規劃接線。

※ 本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究人員、學校師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
