ESP32-S3 1.43 吋 AMOLED 開發板

可連接主流大模型，支援 AI 語音互動與二次開發

商品簡介

ESP32-S3-Touch-AMOLED-1.43C 是由微雪 (Waveshare) 推出的低成本、高效能微控制器開發板。本產品採用小巧且高度整合的 ESP32-S3-PICO-1-N8R8 作為主控晶片，整合了 1.43 吋電容觸控高清 AMOLED 螢幕、音訊編解碼晶片以及電源管理等多種功能模組，專為 AI 應用及語音對話型智慧體的原型開發與功能驗證而設計。

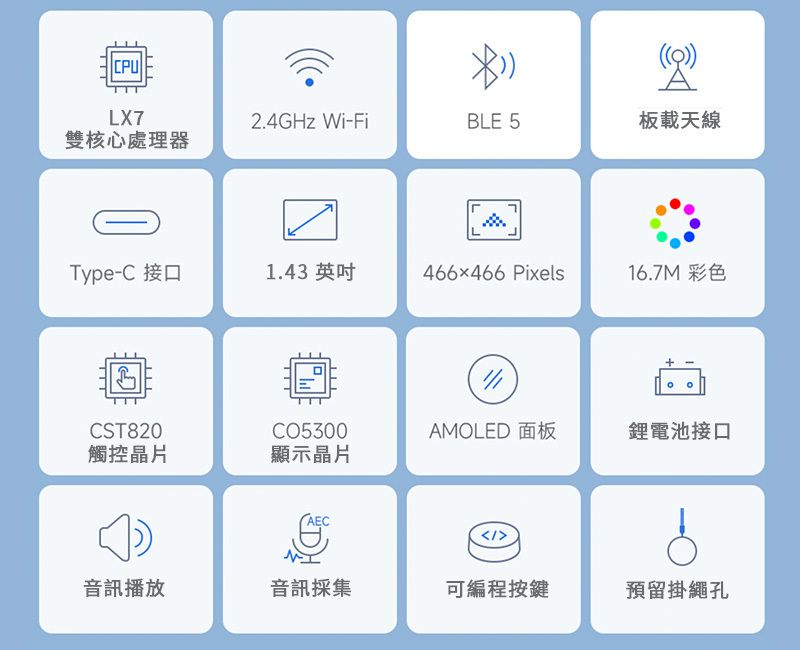

搭載 ESP32-S3-PICO-1-N8R8 高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
支援 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板載天線
內建 512KB SRAM 和 384KB ROM，疊封 8MB Flash 與 8MB PSRAM
採用 Type-C 接口，提高了用戶的使用便利性和設備的兼容性
板載 1.43 吋電容觸控高清 AMOLED 屏，466 × 466 分辨率，16.7M 彩色，能清晰地顯示彩色圖片
使用 AMOLED 螢幕，具有更高的對比度、更廣的視角、豐富的色彩，視覺效果更優秀。同時具備纖薄設計、低功耗、響應快速和高彈性等優點
內建 CO5300 驅動晶片和 CST820 電容觸控晶片，分別使用 QSPI 和 I2C 介面通信，不佔用過多介面引腳資源
配備雙麥克風陣列，可實現降噪和迴聲消除等音訊演算法，適合精準的語音辨識和近場 / 遠場語音喚醒應用
板載 BOOT 自訂功能的側邊按鈕，方便使用按鈕進行自訂功能開發
板載 3.7V MX1.25 鋰電池充放電接口
引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盤，可供外接設備和調試使用，靈活配置週邊功能

AMOLED 螢幕參數

顯示面板	AMOLED	顯示尺寸	1.43英吋
顯示解析度	466 × 466 pixels	顯示顏色	16.7M
顯示亮度	600 cd/㎡	對比度	10000 : 1
通訊接口	QSPI	驅動IC	CO5300
觸控	支援	觸控IC	CST820

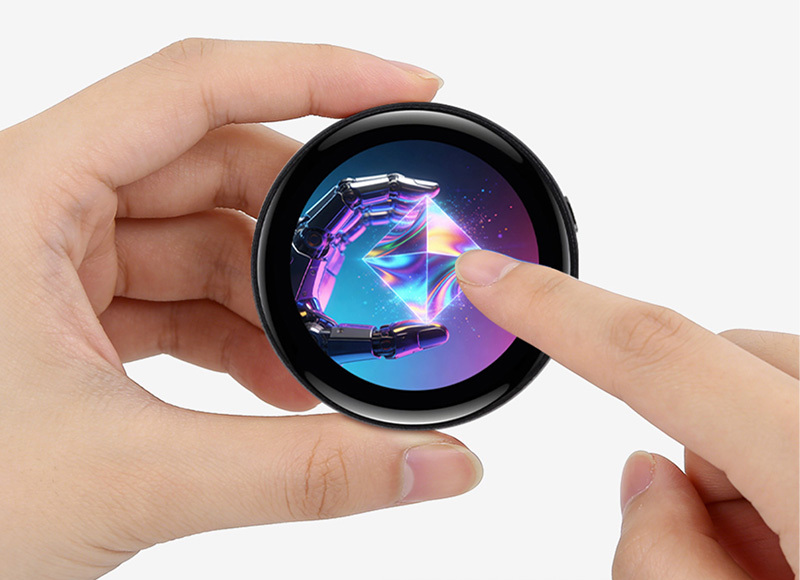

小巧面板，觸碰更多可能

適用於各種智慧型裝置開發，實現人機互動功能，可連接電池獨立運行

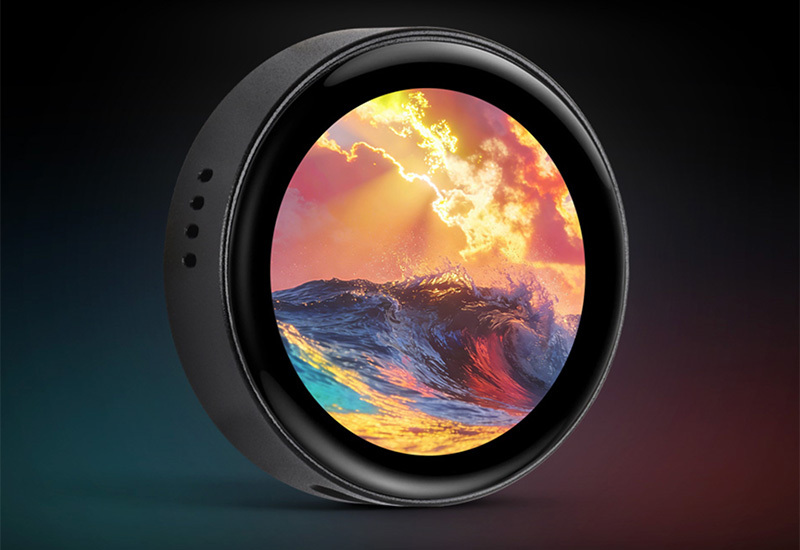

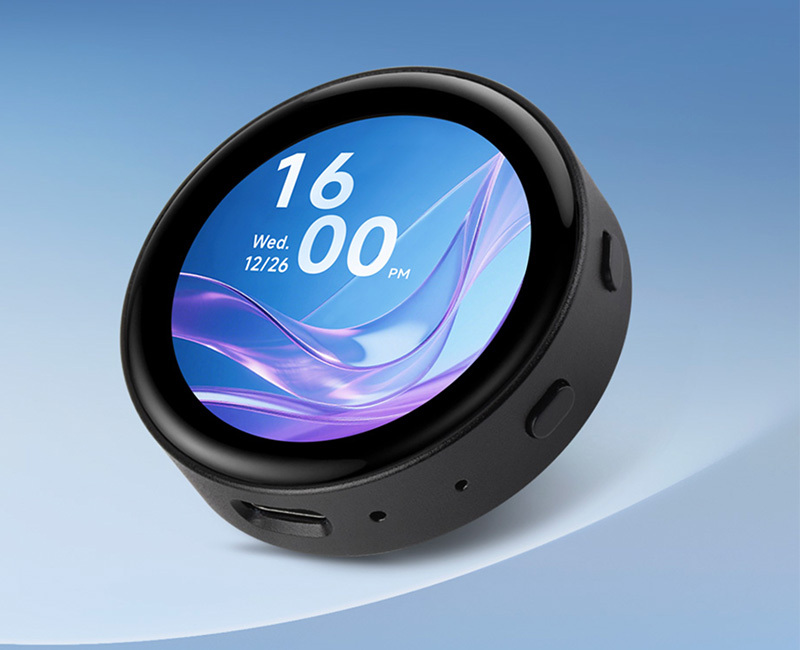

採用 AMOLED 螢幕

AMOLED 被稱為下一代的顯示技術，相比傳統的 LCD 螢幕，擁有更為精準的控光能力，呈現出更細膩的色彩和更多的細節，影像畫面更為生動

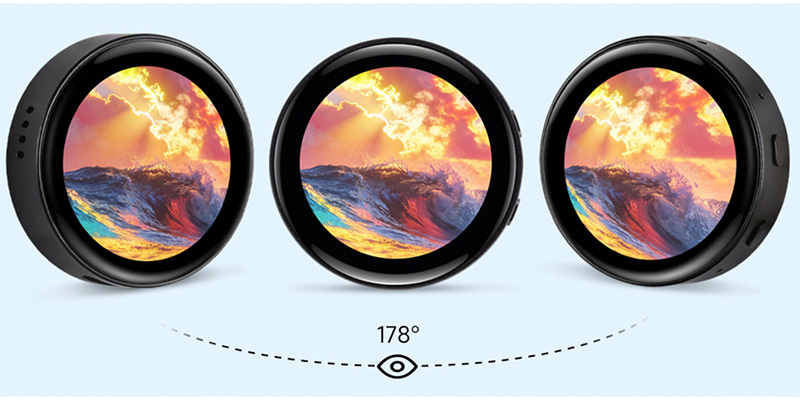

178° 廣視角

出色的顯示性能，16.7M 彩色，可視角度廣

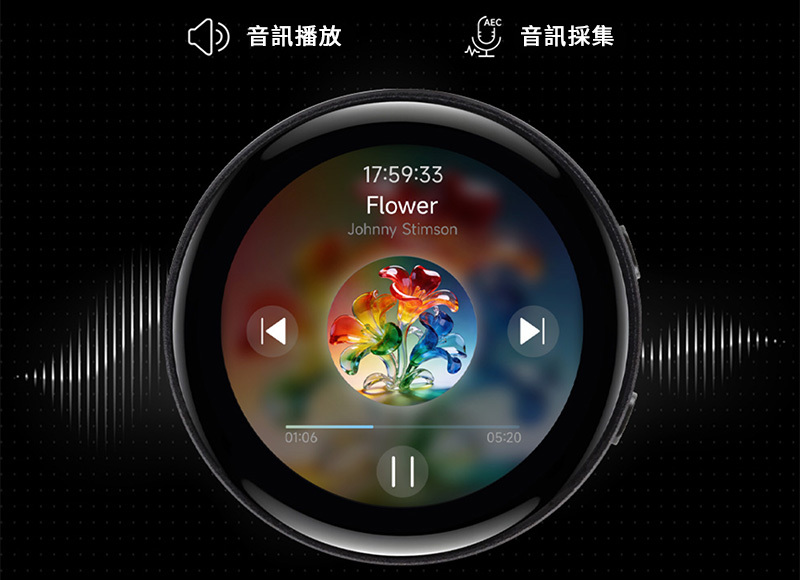

板載音頻編解碼晶片

可支援高品質音訊處理，提供清晰、出色的音訊輸入和輸出

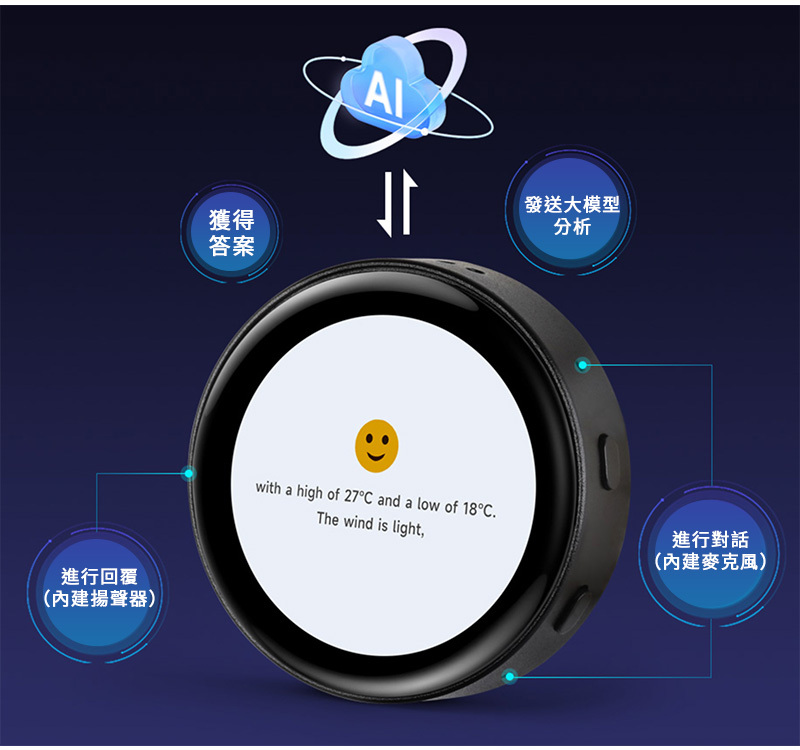

支援 AI 語音交互

支援小智 AI，可連接線上大模型平台，如豆包、DeepSeek 等 AI 模型

支援 ESP-IDF，Arduino

配套 ESP-IDF 與 Arduino 教程和範例，降低學習門檻方便二次開發與功能擴展，加速應用落地

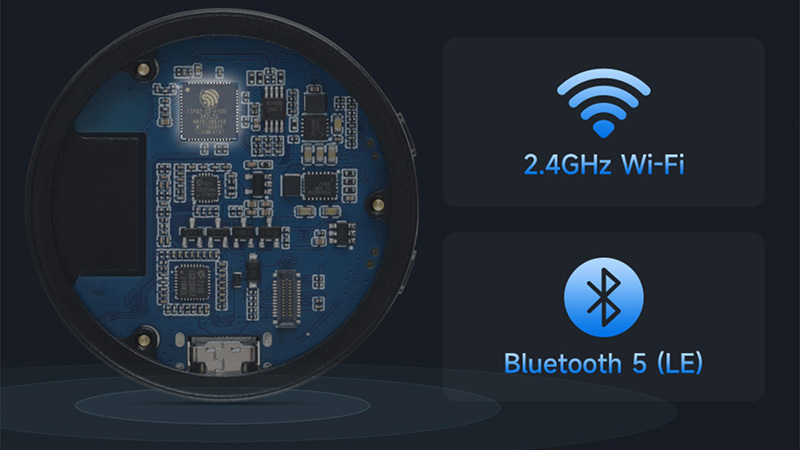

支援 Wi-Fi 和 BLE 5

ESP32-S3 整合 2.4GHz Wi-Fi (802.11 b/g/n)，支援 40MHz 頻寬，其低功耗藍牙子系統支援 Bluetooth 5 (LE) 和 Bluetooth Mesh

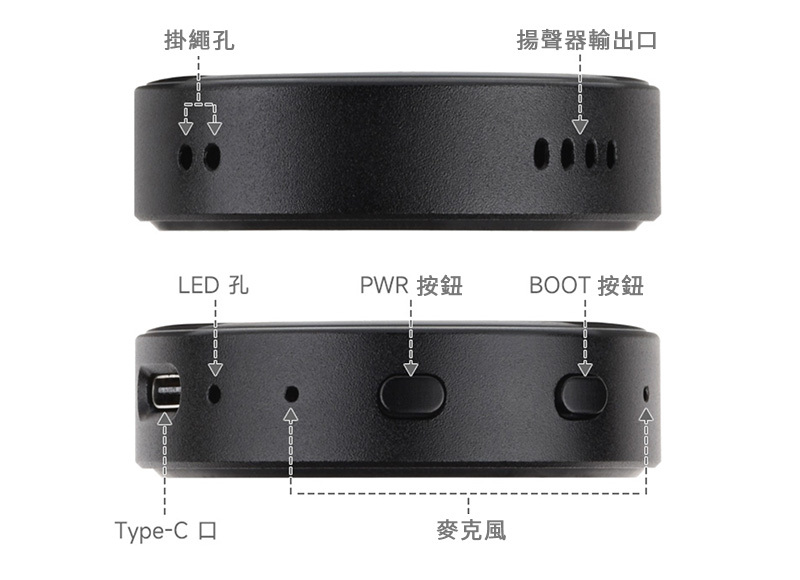

預留掛飾孔位

可用於包包掛飾，鑰匙掛飾等

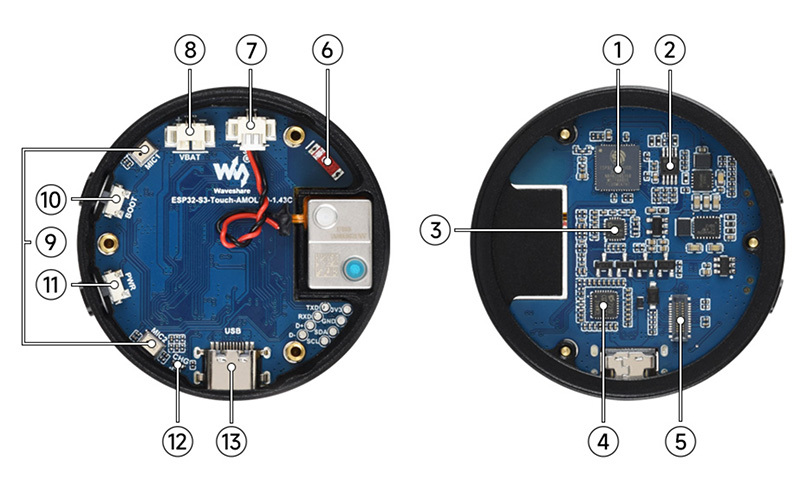

資源簡介

1	ESP32-S3-PICO-1-N8R8	8	MX1.25 鋰電池接口
	Wi-Fi 和藍牙 Soc，240MHz 運作頻率，同時疊封整合 8MB Flash 與 8MB PSRAM		MX1.25 2PIN 連接器，可用於連接 3.7V 鋰電池，支援充放電
2	揚聲器擴大機晶片	9	雙麥克風陣列設計
	專業音訊功率放大晶片，提供清晰飽滿的音訊輸出，保障高品質外放體驗		雙麥克風陣列，支援更豐富的語音互動功能
3	ES8311	10	BOOT 按鍵
	低功耗音頻編解碼晶片		按住 BOOT 按鍵，可透過 PWR 按鍵重新上電即可進入下載模式
4	ES7210 迴聲消除演算法晶片	11	PWR 電源按鍵
	迴聲消除演算法晶片，可用於消除迴聲，提高音訊擷取準度		通電自動開機，短按開機，長按關機
5	螢幕介面	12	自訂 LED 燈
	僅限於連接螢幕		連接 GPIO5，可自訂功能
6	板載貼片天線	13	Type-C 介面
	支援 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)		ESP32-S3 USB Type-C 接口，用於燒錄程式和日誌輸出
7	MX1.25 揚聲器接口
	音訊輸出訊號，支援外接揚聲器

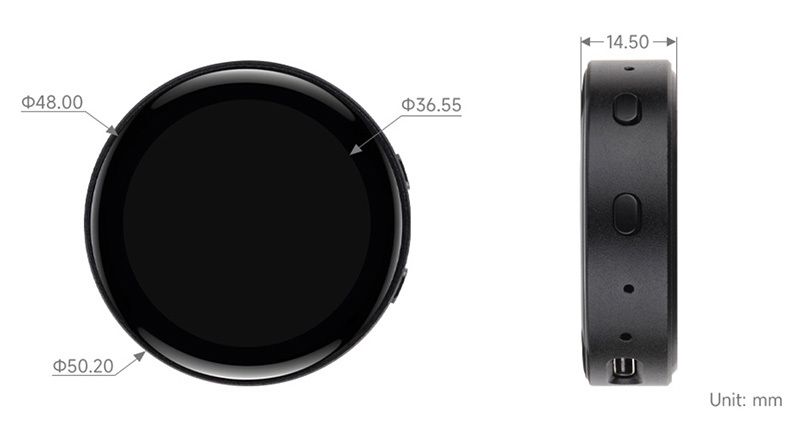

產品尺寸

文件下載

Datasheet

出貨清單

ESP32-S3 1.43 吋圓形觸控 AMOLED 開發板x 1
