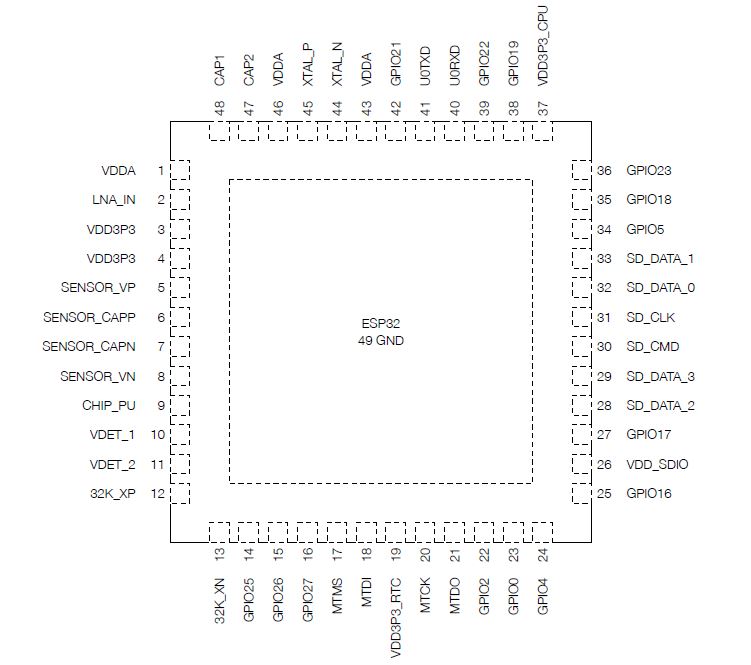

ESP32-D0WD

ESP32 是集成2.4 GHz Wi-Fi 和藍牙雙模的單晶片方案，採用台積電(TSMC) 超低功耗的40 納米工藝，具有超高的射頻性能、穩定性、通用性和可靠性，以及超低的功耗，滿足不同的功耗需求，適用於各種應用場景。

ESP32 專為移動設備、可穿戴電子產品和物聯網(IoT) 應用而設計。作為業內領先的低功耗晶片，ESP32 具有精 細的時鐘門控、省電模式和動態電壓調整等特性。 例如，在低功耗IoT 傳感器Hub 應用場景中，ESP32 只有在特定條件下才會被周期性地喚醒。低佔空比可以極 大降低ESP32 晶片的能耗。射頻功率放大器的輸出功率也可調節，以實現通信距離、數據率和功耗之間的最佳 平衡。
ESP32 是業內領先的高度集成的Wi-Fi+ 藍牙解決方案，外部元器件只需大約20 個。 ESP32 集成了天線開關、射頻Balun、功率放大器、低噪聲放大器、濾波器以及電源管理模塊，極大減少了印刷電路板(PCB) 的面積。 ESP32 採用CMOS 工藝實現單芯片集成射頻和基帶，還集成了先進的自校準電路，實現了動態自動調整，可以消除外部電路的缺陷，更好地適應外部環境的變化。因此，ESP32 的批量生產可以不需要昂貴的專用Wi-Fi 測試設備。

商品特性

Wi-Fi 主要特性

• 802.11 b/g/n
• 802.11 n (2.4 GHz) 速度高達150 Mbps
• 無線多媒體(WMM)
• 幀聚合(TX/RX A-MPDU, RX A-MSDU)
• 立即塊回复(Immediate Block ACK)
• 重組(Defragmentation)
• Beacon 自動監測（硬體TSF）
• 4 × 虛擬Wi-Fi 接口
• 同時支持基礎結構型網絡(Infrastructure BSS) Station 模式/SoftAP 模式/混雜模式
  請注意ESP32 在Station 模式下掃描時，SoftAP 信道會同時改變
• 天線分集

藍芽主要特性

• 藍牙v4.2 完整標準，包含傳統藍牙(BR/EDR) 和低功耗藍牙(BLE)
• 支持標準Class-1、Class-2 和Class-3，且無需外部功率放大器
• 增強型功率控制(Enhanced Power Control)
• 輸出功率高達+12 dBm
• NZIF 接收器具有–97 dBm 的BLE 接收靈敏度
• 自適應跳頻(AFH)
• 基於SDIO/SPI/UART 接口的標準HCI
• 高速UART HCI，最高可達4 Mbps
• 支持藍牙4.2 BR/EDR 和BLE 雙模controller
• 同步面向連接/擴展同步面向連接(SCO/eSCO)
• CVSD 和SBC 音頻編解碼算法
• 藍牙微微網(Piconet) 和散射網(Scatternet)
• 支持傳統藍牙和低功耗藍牙的多設備連接
• 支持同時廣播和掃描

CPU 和儲存裝置

• Xtensa® 32-bit LX6 單/雙核處理器，運算能力高達600 MIPS（除ESP32-S0WD 為200 MIPS，ESP32-D2WD 為400 MIPS）
• 448 KB ROM
• 520 KB SRAM
• 16 KB RTC SRAM
• QSPI 支持多個flash/SRAM

時鐘和計時器

• 內置8 MHz 振盪器，支持自校準
• 內置RC 振盪器，支持自校準
• 支持外置2 MHz 至60 MHz 的主晶振（如果使用Wi-Fi/藍牙功能，則目前僅支持40 MHz 晶振）
• 支持外置32 kHz 晶振，用於RTC，支持自校準
• 2 個定時器群組，每組包括2 個64-bit 通用定時器和1 個主系統看門狗計時器
• RTC 看門狗計時器

外設接口

• 34 個GPIO 口
• 12-bit SAR ADC，多達18 個通道
• 2 個8-bit D/A 轉換器
• 10 個觸摸傳感器
• 4 個SPI
• 2 個I²S
• 2 個I²C
• 3 個UART
• 1 個Host SD/eMMC/SDIO
• 1 個Slave SDIO/SPI
• 帶有專用DMA 的以太網MAC 接口，支持IEEE 1588
• CAN2.0
• IR (TX/RX)
• 電機PWM
• LED PWM，多達16 個通道
• 霍爾傳感器

安全機制

• 安全啟動
• flash 加密
• 1024-bit OTP，用戶可用的高達768 bit
• 加密硬件加速器：
  • AES
  • Hash (SHA-2)
  • RSA
  • ECC
  • 隨機數生成器(RNG)

Datasheet

• ESP32-D0WD x 1
