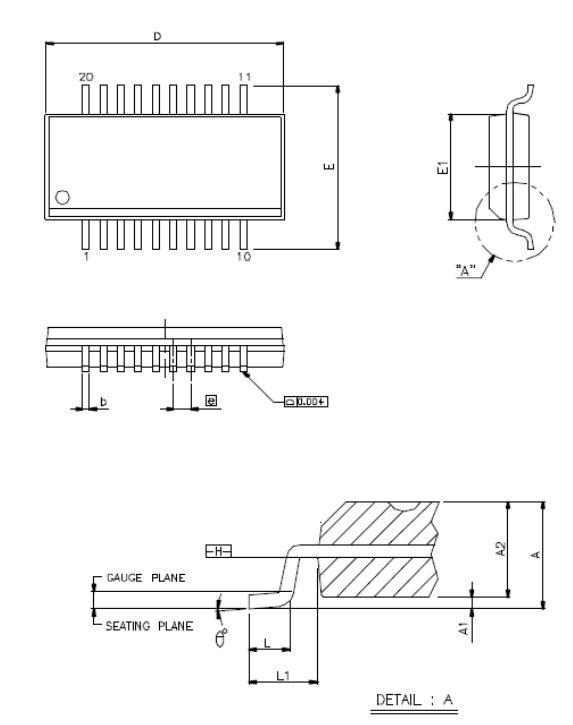

FT231XS-R

FT231X是USB串行UART調製的資料機控制介面，具有以下功能:

◎單晶片USB到異步串行資料傳輸介面。
◎IC上處理的整個USB協議。 不需要USB特定的韌體編程。
◎最小輸出電荷：Qoss = 47 nC（典型值）
◎2048字節多次可編程（MTP）存儲器，用於儲存裝置 描述符和CBUS I / O配置。
◎內建時鐘，無需外部晶體以及可選時鐘輸出選擇，啟用無膠介面到外部MCU或FPGA。
◎資料傳輸速率從300波特到3 Mbaud（RS422，RS485和RS232）處於TTL電平。
◎可配置的CBUS I / O引腳。
◎UART介面支持7或8個資料位元，1或2個停止位元和奇數/偶數/標記
◎同步和異步位元爆炸 帶有RD＃和WR＃選通的介面選項。
◎USB電池充電器檢測。允許USB外圍裝置以檢測是否存在更高的電源可以改善收費。
◎提供的裝置已預先編程，具有獨特的功能USB序列號。
◎USB電源配置； 支持匯流排供電，自供電和匯流排供電

◎電源開關

• 內建+ 3.3V電平轉換器，用於USB I / O。
• 真正的3.3V CMOS驅動器輸出和TTL輸入;使用外部上拉電阻可工作至1V8。

◎容許5V輸入

• 可配置的I / O引腳輸出驅動強度

◎4 mA（最小值）和16 mA（最大值）

• 內建電複位元電路
• 內建AVCC電源過濾-否

◎需要外部過濾

• UART信號反轉選項
• + 5V單電源供電。
• 內部3V3 / 1V8 LDO穩壓器

◎低工作電流和USB暫掛電流； 8毫安

• （active-typ）和125uA（suspend-typ）
• 兼容UHCI / OHCI / EHCI主機控制器

◎支持USB 2.0

• 工作溫度範圍； -40 至 85℃。

Datasheet

• FT231XS-R x 1
