AP65211AWU-7 切換式降壓IC

商品簡介

AP65211A 是一款內建補償的同步整流降壓型 DC-DC 轉換器，切換頻率為 500kHz，整合高低側 MOSFET，導通電阻低，具備最高 2A 持續輸出電流與高達 97% 的轉換效率。內建自動輕載效率提升演算法，並採用電流模式控制，可實現快速暫態響應與簡化回授補償。高整合設計與少量外部元件需求，有助於簡化電路佈局並節省空間，適用於分散式供電架構。提供符合 RoHS 的 TSOT26 封裝。

商品特徵：

• 輸入電壓範圍：4.5V–18V
• 連續輸出電流：2A
• 效率最高達 97%
• 輕載效率自動優化
• 輸出電壓可調，最低 0.8V
• 500kHz 固定切換頻率
• 內建軟啟動、啟用控制腳
• 過壓/欠壓/過流保護（含 Hiccup 模式）、過熱保護
• 符合 RoHS、無鉛、無鹵素設計

應用範圍：

• 遊戲主機、電視與顯示器、機上盒
• 分散式電源系統、家庭音響、網路設備
• FPGA、DSP、ASIC 電源供應
• 各式綠色節能電子設備

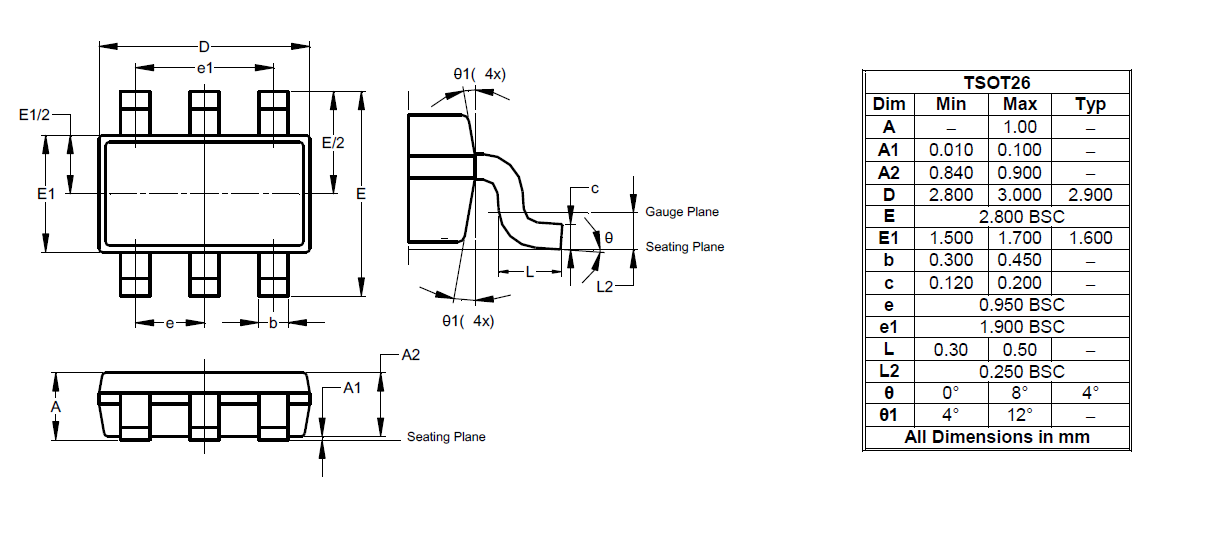

商品規格

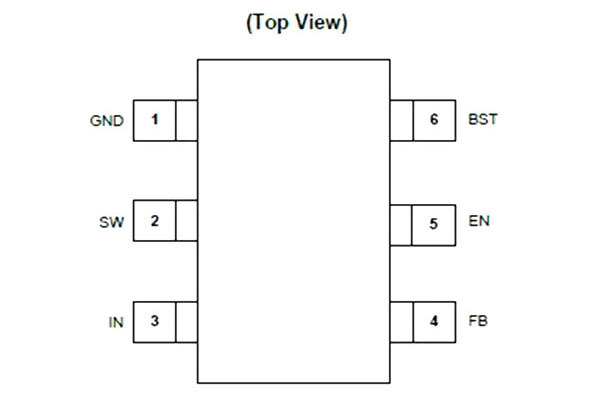

引腳說明

1. GND：接地端
   裝置的共地參考點。
2. SW：切換電源輸出腳
   本腳為降壓轉換器的開關節點，需從 SW 連接 LC 輸出濾波電路至負載。注意：需於 SW 與 BST 間加裝電容，以驅動高側開關。
3. IN：電源輸入腳
   本腳供應整顆 IC 及其內部切換電路所需電源，工作電壓為 4.5V 至 18V。建議於 IN 與 GND 間加裝適當濾波電容，以降低輸入雜訊。
4. FB：回授輸入腳
   用於監測輸出電壓，並進行穩壓控制。建議透過電阻分壓器由輸出端連接至 FB 腳。內部回授基準為 0.8V。
5. EN：啟用輸入腳
   數位控制輸入，拉高啟動降壓器，拉低則關閉。可透過 100kΩ 上拉電阻接至 IN 腳，以達自動啟動功能。
6. BST：高側驅動提升腳
   提供高側 N 沟道 MOSFET 的驅動電壓。建議於 SW 與 BST 間加裝 0.01μF 或更大容量的電容，以穩定供電。

文件下載

Datasheet

出貨清單

• AP65211AWU-7 切換式降壓IC x 1
