晶片 PCA9548APW 多路器開關IC

商品簡介

PCA9548A 是一款透過 I2C 匯流排控制的八進位雙向轉換開關。 SCL/SDA 上游對扇出至八個下游對或通道。 可以選擇任何單獨的 SCx/SDx 通道或通道組合，具體取決於可程式控制暫存器的內容。

低電平有效重設輸入允許 PCA9548A 從下游 I 2 C 總線之一陷入低電平狀態的情況中恢復。 將 RESET 接腳拉至低電平會重設 I 2C 匯流排狀態機，並導致所有通道被取消選擇，就像內部上電重設功能一樣。開關的傳輸閘的構造使得 VDD 接腳可用於限制 PCA9548A 將通過的最大高電壓。

這允許在每對上使用不同的總線電壓，以便 1.8 V 或 2.5 V 或 3.3 V 部件可以與 5 V 部件通信，而無需任何額外的保護。 外部上拉電阻將總線上拉至每個通道所需的電壓位準。 所有 I/O 接腳可承受 6 V 電壓。

商品特色

• 8 選 1 雙向轉換開關
• I2C 匯流排介面邏輯； 與 SMBus 標準相容
• 低電位有效重設輸入
• 三個位址接腳允許 I 2C 總線上最多 8 個設備
• 透過 I2 C 匯流排進行頻道選擇，任意組合
• 取消選擇所有開關通道的情況下通電
• 開關上的低 R
允許 1.8 V、2.5 V、3.3 V 和 5 V 總線之間的電壓位準轉換
• 上電無故障
• 支持熱插拔
• 低待機電流
• 工作電源電壓範圍2.3V至5.5V
• 6V 耐受輸入
• 0 Hz 至 400 kHz 時脈頻率
• ESD 保護超過 2000 V HBM（JESD22-A114）和 1000 V CDM（JESD22-C101）

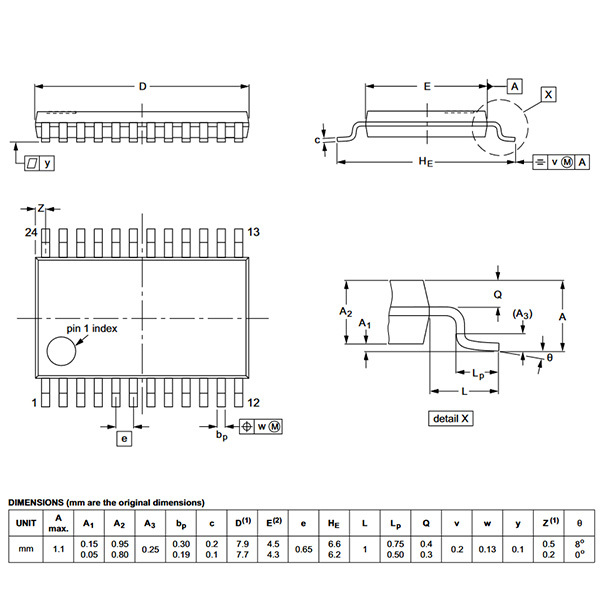

• 閂鎖測試是根據 JEDEC 標準 JESD78 進行的，超過 100 mA提供三種封裝：SO24、TSSOP24 和 HVQFN2

商品規格

文件下載

• Datasheet

出貨清單

• 晶片 PCA9548APW 多路器開關IC x 1
