XXW-2548 震動開關 (振動感測器)

振動原理的開關型感測器，金屬材質

MPN: XXW-2548
SKU: 368011000614
REF: Ma06-26

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$29

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

XXW-2548｜微型滾珠式震動感測開關・SMD 貼片

XXW-2548 微型震動感測開關（滾珠式・全方位 360° 偵測・SMD 4.8×2.5mm）

XXW-2548 是一款滾珠式全方位震動感測開關，體積僅 4.8 × 2.5 × 2.5 mm，採 SMD 貼片封裝。靜止時開關處於穩定狀態，受到震動時內部滾軸移動，通電後會輸出高低電位變化的脈衝訊號，任何角度、方向的震動都能偵測。完全密封式封裝，可防水、防塵，電路設計簡單，適合遙控器、GPS 追蹤器、汽車防盜、家電與低功耗裝置的震動喚醒應用。

XXW-2548 震動開關滾珠開關全方位偵測 SMD 貼片密封防水

4.8×2.5mm 微型尺寸

360°全方位偵測

約 2ms導通時間

<6V工作電壓

XXW-2548 有什麼特色？

滾珠式全方位偵測

內部滾軸結構，不論安裝角度與震動方向，都能觸發訊號，不需考慮擺放方向。

超小型 SMD 封裝

本體僅 4.8 × 2.5 × 2.5 mm，可直接貼片焊接，適合空間有限的穿戴、追蹤與遙控裝置。

密封式封裝，防水防塵

完全密封式結構，軸件為黃銅鍍金，電鍍品質良好、壽命長，材質符合 RoHS 環保規範。

訊號簡單、電路好設計

震動時輸出高低電位脈衝，接上拉電阻即可由 MCU 讀取或作為中斷喚醒訊號，電路簡單、成本低。

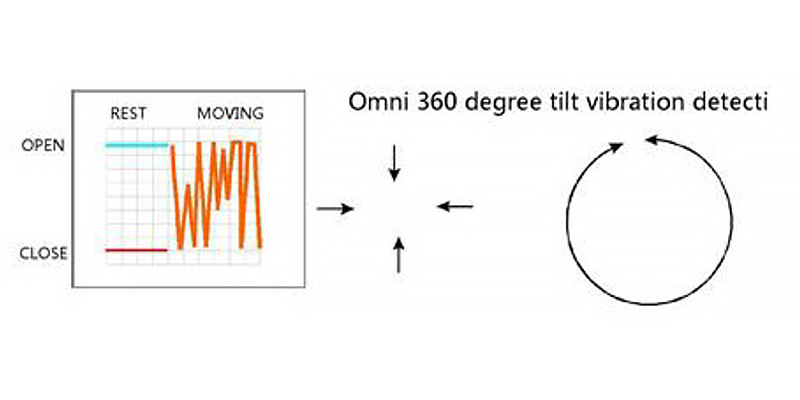

動作原理

XXW-2548 在任何角度靜止時，絕大多數情況為閉路（ON）狀態，偶爾為開路（OFF）狀態，且維持穩定。受到震動時，內部滾軸活動使開關快速切換，通電後即產生高低電位變化的脈衝訊號；程式只要偵測訊號是否發生變化，就能判斷是否有震動。

商品規格

規格項目	規格內容
電氣特性
型號	XXW-2548
類型	滾珠式全方位震動感測開關
工作電壓	小於 6V
工作電流	小於 20mA
導通時間	約 2ms
閉路電阻	< 30Ω
開路電阻	> 10MΩ
機械特性
工作溫度	-40～80°C
儲存溫度	-40～80°C
端子拉力	500gf，持續 1 分鐘
耐濕性	95%RH、40°C、96 小時
使用壽命	常態使用約 6 萬小時
材質與尺寸
軸件材質	黃銅鍍金
本體材質	金屬
封裝	SMD 貼片，完全密封式（防水、防塵）
尺寸	長 4.8 mm（本體 3.8 mm＋兩端電極各 0.5 mm）× 2.5 × 2.5 mm
環保規範	RoHS

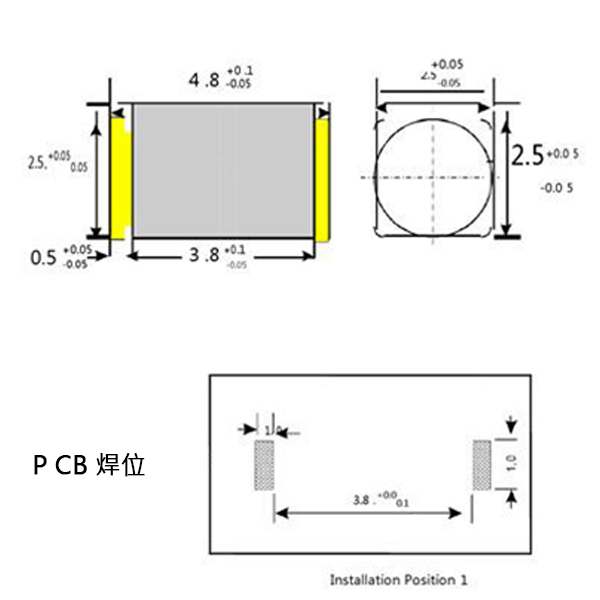

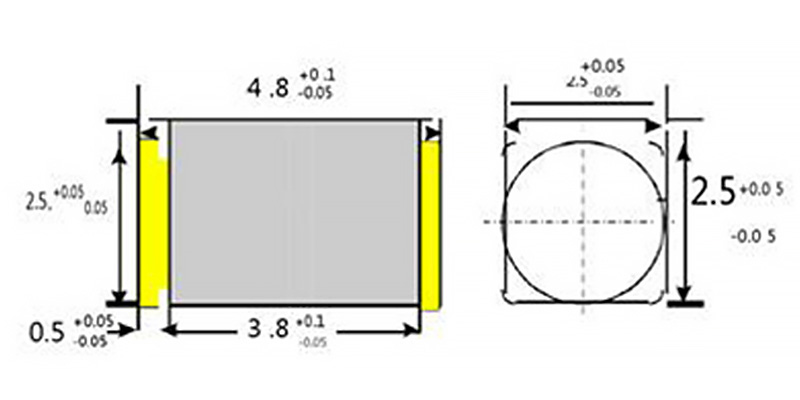

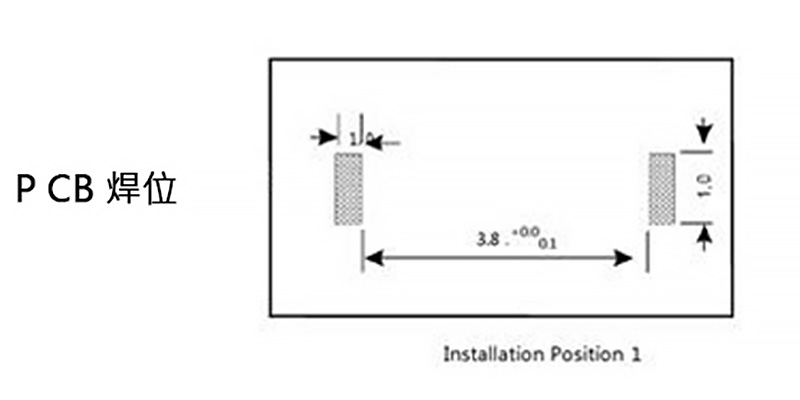

外觀尺寸與 PCB 焊盤

焊接條件與注意事項

項目	條件
焊錫	含錫量 100%
焊接溫度	260°C ± 10°C
焊接時間	2～2.5 秒
助焊劑	不可使用強酸、強鹼性或水溶性助焊劑

焊接溫度或時間超過規範，可能造成開關解體。
請勿使用溶劑清洗開關。
請勿超過額定電壓、電流使用，以免發生危險。
如需用於生命安全設備、航空設施、防火裝置等高安全性或高耐久性要求的設備，請先自行評估是否適用。

適合哪些應用？

GPS 追蹤器與穿戴裝置

偵測移動或震動後喚醒系統，平時休眠以節省電力。

汽車與機車防盜

車輛受到震動或移動時觸發警報。

遙控器與家用電器

拿起遙控器時自動喚醒、開啟背光，或偵測家電異常震動。

自動化裝置與電子專題

搭配 Arduino、ESP32 製作震動偵測、敲擊感應等專題。

出貨內容

XXW-2548 微型震動感測開關 × 1

常見問題 FAQ

靜止時是 ON 還是 OFF？

靜止時絕大多數情況為閉路（ON），偶爾為開路（OFF），但都會維持穩定；受震動時才會出現 ON／OFF 快速切換的脈衝。因此程式應判斷「訊號是否有變化」，而不是判斷固定的高或低電位。

接 Arduino 要怎麼接線？

開關一端接 GND，另一端接數位腳位並設為 INPUT_PULLUP，在程式中偵測電位變化即可；也可以接到外部中斷腳位，用震動來喚醒休眠中的 MCU。

可以插在麵包板上使用嗎？

XXW-2548 為 SMD 貼片元件，沒有插腳，無法直接插麵包板，需焊接在 PCB 上，或焊接到轉接板後再使用。

安裝有方向限制嗎？

沒有。XXW-2548 為滾珠式全方位感測元件，任何角度安裝都能偵測各方向的震動。
