1.69吋 TFT 彩色螢幕 240x280 (焊接12pin)

1.69吋 TFT 彩色螢幕 240x280 (焊接12pin)

產品貨號:368030101148
區號:Ra09-08
品牌:N/A
原廠貨號:


全店,滿千郵寄超商純取免運優惠

NT$120
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品規格

商品尺寸 1.69吋
解析度 240 x 280
視角方向 高畫質IPS全視角
驅動晶片 ST7789V
接頭類型 4線SPI串口/8080並口
產品尺寸 30 x 37.43 x 1.6 mm
顯示區域 27.97 x 32.63 mm
管腳數量 焊接
工作電壓 2.8 - 3.3V
工作溫度 -20~70 °C
顯示顏色 彩色(RGB)

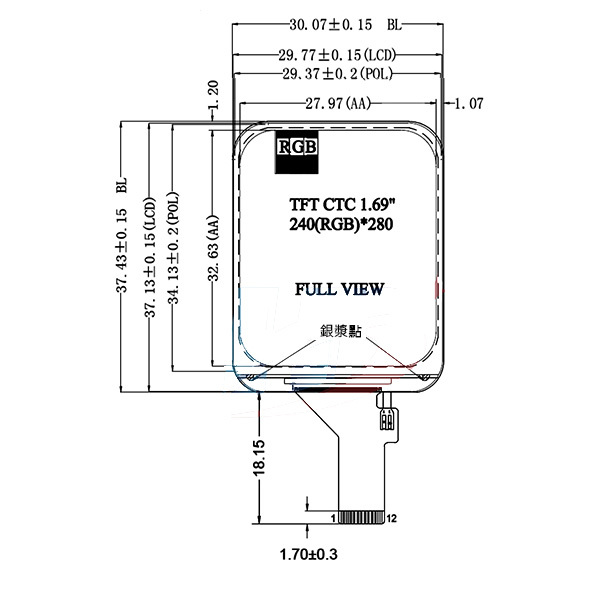

1.69吋 TFT 彩色螢幕 240x280 (焊接12pin) 尺寸圖

No 功能引腳 描述
1 GND 電源地
2 LEDK 負極
3 LEDA 正極
4 VDD 模擬電壓
5 GND 電源地
6 GND 電源地
7 D/C 顯示資料/4 線串行接口中的命令選擇引腳
8 CS 片選引腳:低電壓運作,高電壓停止
9 SCL 串行接口時鐘
10 SDA SPI接頭輸入/輸出引腳
資料在SCL信號上升被鎖
11 RESET 此信號為重置設備,必須正確地應用在初始化晶片。
低電壓有效。
12 GND 電源地



出貨清單
  • 1.69吋 TFT 彩色螢幕 240x280 (焊接12pin) x 1
