0.96吋 OLED 顯示螢幕 128x64 黑底白字

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$97

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

同等規格商品分為兩款正負極腳位順序：GND/VCC 及 VCC/GND，購買前請確認款式，謝謝

商品規格

解析度：128 x 64
接口類型：IIC
工作電壓：3.3V
控制晶片：SSD1306
顯示顏色：白色
顯示範圍：21.744 x 10.864 mm
像素間距：0.17 x 0.17 mm
像素尺寸：0.154 x 0.154 mm
PIN數：4P，間距 2.54 mm
視角方向：全視角
工作溫度：-40 ~ +70°C

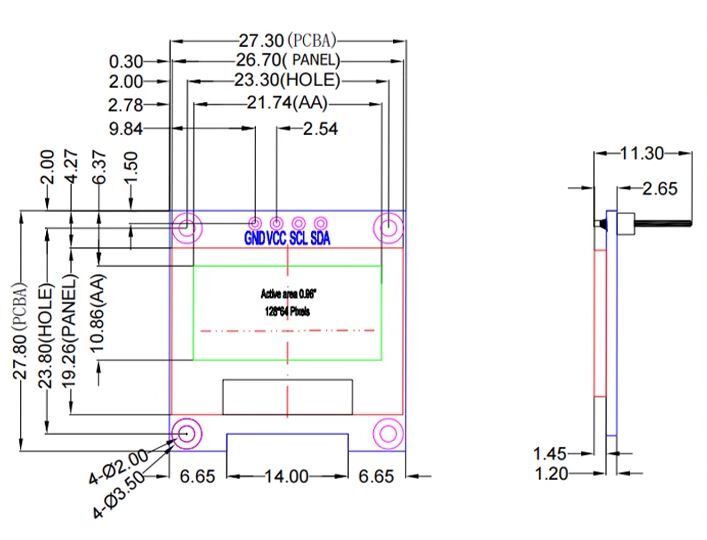

0.96吋 OLED 顯示螢幕,尺寸規格

腳位定義

GND：電源負極
VCC：電源正極
SCL：串列時脈
SDA：串列資料

如何查詢I2C位址

操作流程

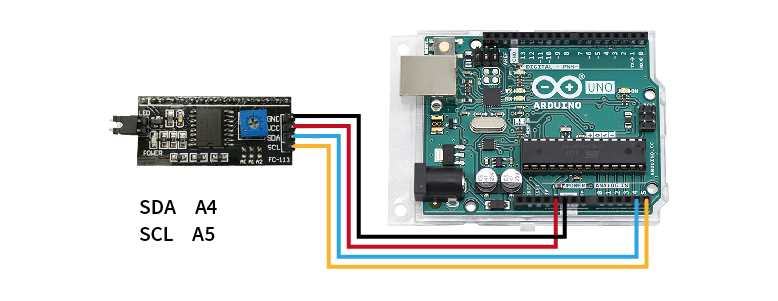

STEP 1. 將欲查詢的模組連接至Arduino UNO（附圖為腳位參考，實際請比對商品標示接線）

查詢 I2C 位址,step 1

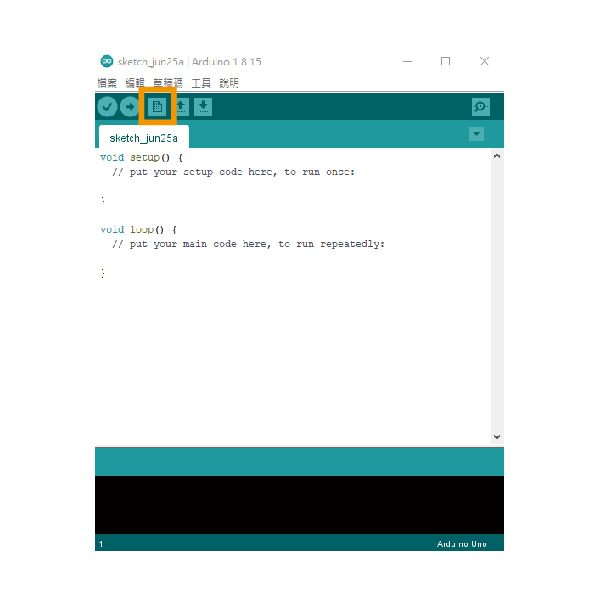

STEP 2. 開啟Arduino IDE並新增檔案

查詢 I2C 位址,step 2

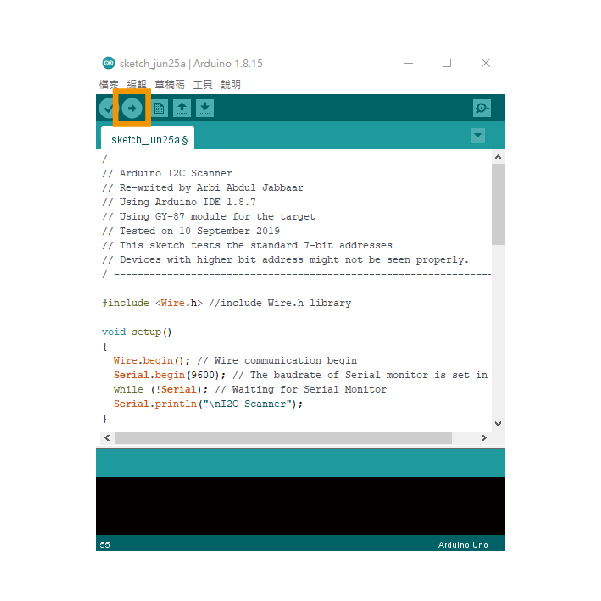

STEP 3. 貼入教學下方的範例文件，並上傳到Arduino UNO，即會開始掃描I2C位址

查詢 I2C 位址,step 3

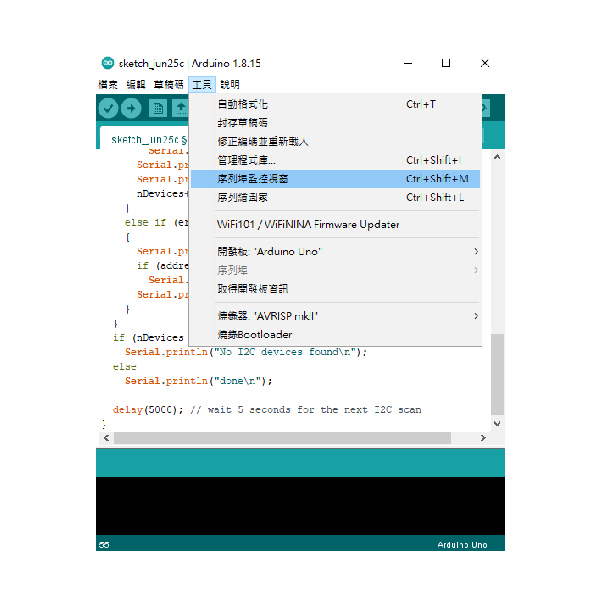

STEP 4. 開啟序列埠監控視窗，即可取得I2C位址

查詢 I2C 位址,step 4

I2C掃描範例程式

/ ---------------------------------------------------------------- /

// Arduino I2C Scanner

// Re-writed by Arbi Abdul Jabbaar

// Using Arduino IDE 1.8.7

// Using GY-87 module for the target

// Tested on 10 September 2019

// This sketch tests the standard 7-bit addresses

// Devices with higher bit address might not be seen properly.

/ ---------------------------------------------------------------- /

#include //include Wire.h library

void setup()

{

Wire.begin(); // Wire communication begin

Serial.begin(9600); // The baudrate of Serial monitor is set in 9600

while (!Serial); // Waiting for Serial Monitor

Serial.println("\nI2C Scanner");

}

void loop()

{

byte error, address; //variable for error and I2C address

int nDevices;

Serial.println("Scanning...");

nDevices = 0;

for (address = 1; address < 127; address++ )

{

// The i2c_scanner uses the return value of

// the Write.endTransmisstion to see if

// a device did acknowledge to the address.

Wire.beginTransmission(address);

error = Wire.endTransmission();

if (error == 0)

{

Serial.print("I2C device found at address 0x");

if (address < 16)

Serial.print("0");

Serial.print(address, HEX);

Serial.println(" !");

nDevices++;

}

else if (error == 4)

{

Serial.print("Unknown error at address 0x");

if (address < 16)

Serial.print("0");

Serial.println(address, HEX);

}

if (nDevices == 0)

Serial.println("No I2C devices found\n");

else

Serial.println("done\n");

delay(5000); // wait 5 seconds for the next I2C scan

}

規格	產品貨號	區號	品牌	原廠貨號
腳位：Gnd Vcc SCL SDA	368030101197	Qe29-10
腳位：Vcc Gnd SCL SDA	368030101200	Qd10-09
