5段11點LED音頻電位顯示器套件 (EK-205)【限量】

商品簡介

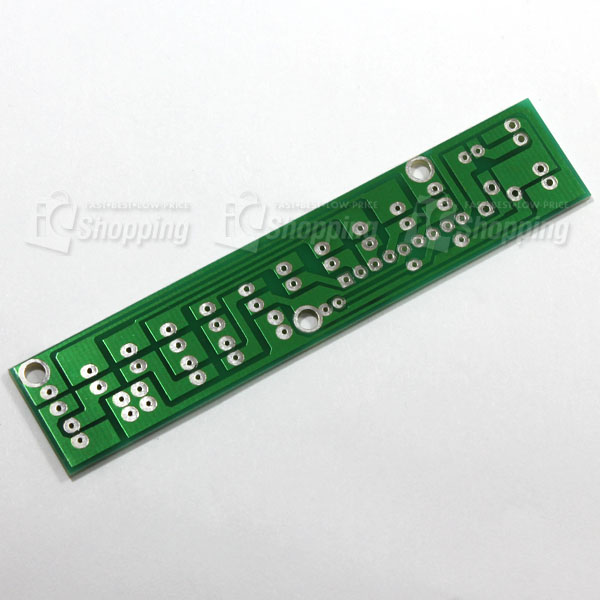

電路板採用1.5mm優質玻纖板全工藝加工，焊盤超大，導線較粗，沒有飛線，元件佈局美觀，敷銅面採用噴錫處理。專門針對實訓進行了優化設計，方便承受多次反復拆焊，可以提高使用效率。

該電路尤其適合初學者使用，趣味性強，效果明顯，製作難度低。是裝配實作、技能訓練等的首選材料。

此套件為對數型5段11點LED指示，以KA2284積體電路為核心，其特點如下：
●恒定電流輸出
●較寬的工作電壓（3.5V--12V）
●ALC電路不需套接二極體或電晶體
●起亮電平幅度可調節
●電路板採用軍工級1.5MM FR4板材

電路說明：
在現實生活中，電平指示常常用LED點亮的數量來做功放輸出或者環境聲音大小的指示，即聲音越大，點亮的LED越多，聲音越小，點亮的LED越少。不過在欣賞音樂時，光線隨著音樂而有節律的變化，的確給人美的享受！

KA2284是五點發光二極體電平指示電路
①比較器A
②比較器B
③比較器C
④比較器D
⑤接地
⑥比較器E
⑦放大輸出
⑧輸入
⑨電源VCC

通過對電路原理圖的分析，這個電平指示器實際上就是一個AD轉換器，輸入高低不同的電壓，就可以輸出5個LED不同的點亮狀態，不同的是LED只能順序點亮和熄滅，輸出也只有6個狀態，即“全熄--亮1--再亮2--再亮3--再亮4--再亮，因此還可以做電壓指示器用。

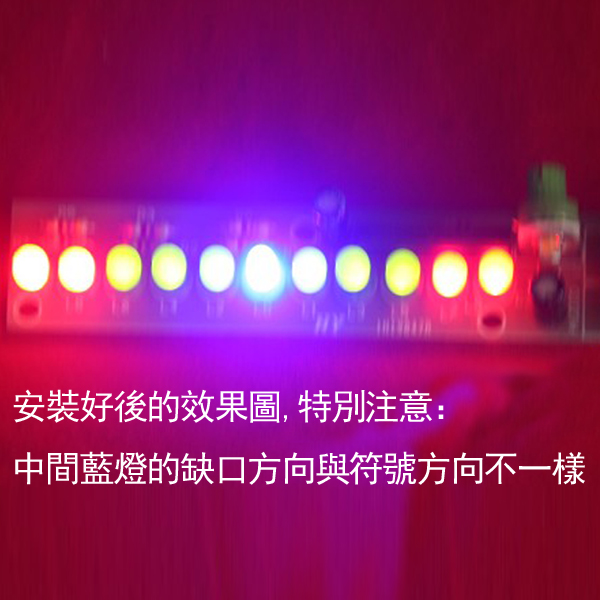

電路巧妙地將每個點採用兩個發光二極體串 聯使用，依次向兩邊展開，獲得更佳的視覺效果，中間個LED做電源指示燈用，發光二極體的顏色可以配多種，使功放輸出狀態一覽無遺。調節可調阻值，可調節起控電平，不管功放輸出多大都可調節，寬電源電壓，5-16V都可以工作。電路的J1接電源，J2接信號。

出貨清單

• 5段11點LED音頻電位顯示器套件 (EK-205) x 1
