商品描述
●本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
●此為DIY組裝套件包，須自行寫入程式供套件運轉使用
●如商品體積、重量超出限制，將改由貨運出貨。
硬體安裝
準備下列硬體設備
■LinkIt One開發板（含電池、GPS、WiFi天線） x 1
■G3 PM2.5 sensor x 1
■DHT22 溫濕度傳感器模組 x 1

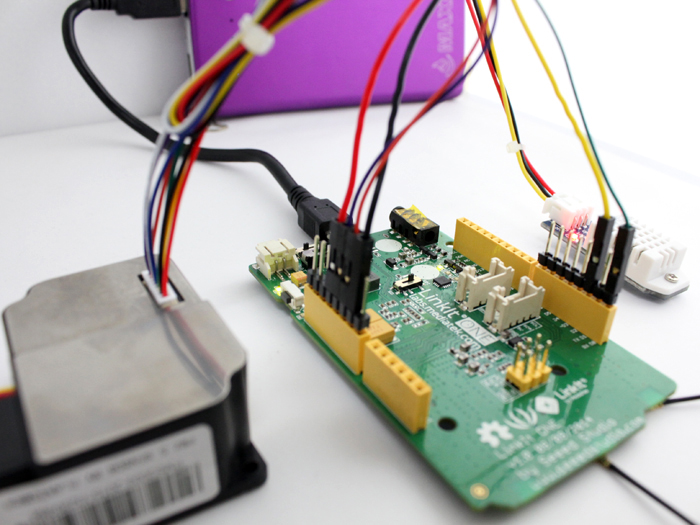

- 將LinkIt One的電池、GPS與WiFi天線完成組裝
- 將 G3 PM2.5感測器的第1,2,4,5,根接線（分別為紫色、橘色、綠色）改裝成杜邦接頭（套件包已改裝好）

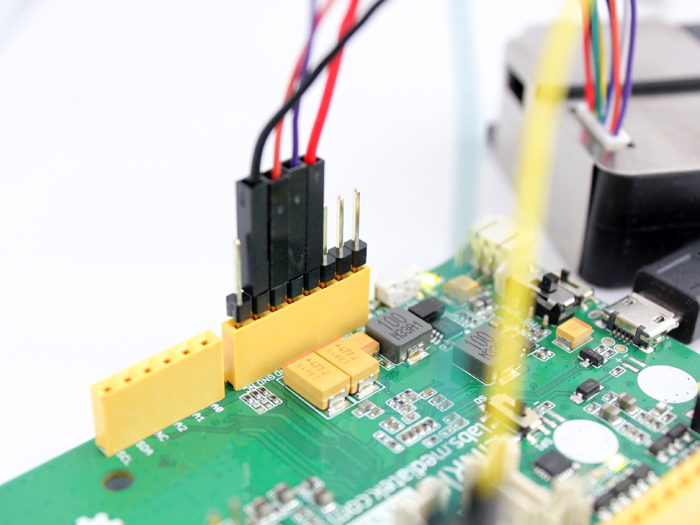

- 將 G3 PM2.5感測器的
- （紫）插入LinkIt One上的 5V 接腳，
- （橘）插入 GND 接腳，將第五根接線（綠）插入 RX 接腳
- （藍）要接入 Tx 接腳

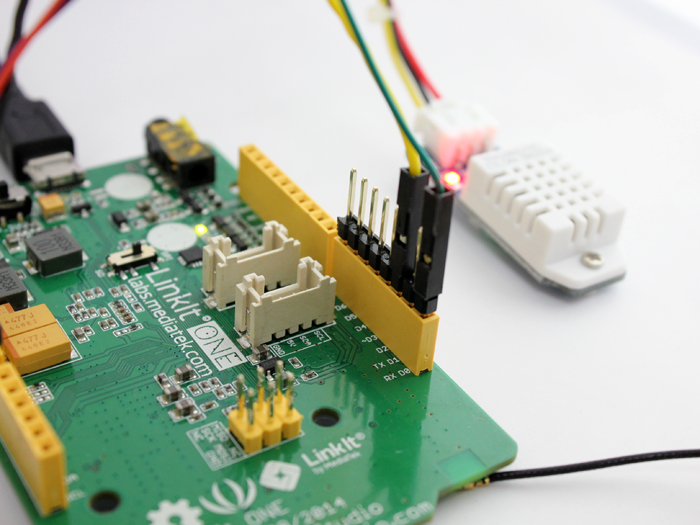

- 將 Grove 溫濕度感測器接上 Grove 對杜邦接頭轉接線，並將第一根接線（黃）插入 D2 接腳，將第二根接線（白）插入 D3 接腳（這根線其實不會用到，沒有插也無所謂），將第三根接線（紅）插入 3V3 接腳（本來應該要使用 5V 接腳，但因為已經被 PM2.5 感測器使用，所以改用 3.3 V，這個感測器也同時支援 3.3V 電壓），將第四根接線（黑）插入 GND 接腳
- 硬體安裝完畢，可將感測器與天線調整成喜歡的相對位置，也可以加上適當的外殼
軟體安裝說明
- 若您為第一次使用LinkIt One，請先參考官方說明安裝LinkIt One開發環境：MS Windows 平台、Mac OS 平台
- 請下載最新版的 LASS 程式碼: LASS.ino
- 請安裝所需要的 library, 在 Device_LinkItOne/Libraries 目錄中，步驟可參考
- 溫濕度感測器的library: DHT_linkit.zip
- KalmanFilter :HP20x_dev.zip
- 請修改 LASS.ino 中下列的變數設定
-
#define APP_ID (APPTYPE_SYSTEM_BASE+X) : 請將 X 改成 1
-
#define DEVICE_ID "YOUR_DEVICE_NAME": 請將YOUR_DEVICE_NAME改成您自定的裝置名稱（任何字串皆可）， Field Try 建議為 FT1_xxx
-
#define WIFI_SSID "LASS": 請將 LASS 改成您的 WiFi 名稱
-
#define WIFI_PASS "LASS123456": 請將 LASS123456 改成您的 WiFi 密碼（若不需要密碼可以跳過）
-
#define WIFI_AUTH LWIFI_WPA: 請設定與網關相同之認證設定，需要時請將 LWIFI_WPA 改為 LWIFI_WEP （若使用 WEP安全機制）或 LWIFI_OPEN（若不使用加密）
- 請重新編譯程式，並上傳至 LinkIt One 即可執行
測試與資料接收
常見問題與回答
- 建議開機方式：
如果遭遇當機，燈號 TX和RX都會間歇閃爍，這有可能是目前已知的Wifi 問題 也有可能是Power on reset 的問題。建議開機時，將USB插上後，先用BAT供電位置等待所有燈號熄滅 ，再切回USB供電位置。目前這樣開機 都還不太會遇到當機。
Documents
■ PMS3003_LOGOELE
■ PM2.5 laser dust sensor SKU:SEN0177
■ PMS3003 PLANTOWER How to read data and use humidity (Air Quality)
------------------------------------------------------------------------------------------------------------------------------------------------------
為服務廣大夥伴想購買裝到好的零件包。
故由iCShop預先協助在零件包部分，提供加購預先安裝服務。
【加購品項】
LASS加購 1：
●LASS預安裝服務 ( +$ 300元 )【貨號 368200100153】
LASS加購 2：
●LASS壓克力透明外殼 ( +$ 350元 )【貨號 368200100154】
LASS加購 3：
●5V 2A USB充電器 ( +$ 200元 )【貨號 368090600117】
LASS加購 4：
●USB to micro USB 帶開關電源線 ( +$ 60元 )【貨號 368111000024】
【加購說明】
LASS加購 1：
●LASS預安裝服務
※這個預先安裝的服務包含：
1、安裝好最新版的韌體。
2、預先燒入這個硬體在LASS唯一的代號，Device ID。代號建議為 LASS-PI_xxx 為流水號。
編碼原則LASS-YYY_xxx，YYY為一到三碼，此預先安裝PI﹝Pre-install﹞， xxx為一碼含以上流水號。
範例：LASS-PI_001
3、預先燒入Wifi ID，密碼與加密方式。並將相關訊息用標籤貼在設備上。
4、所有感測器，天線與主板的接線都預先安裝與固定。
5、如有購買外殼，會將外殼裝上。
6、測試能正常使用後出貨。
※使用者拿到預先安裝的LASS還需要做什麼才能使用？
1、根據標籤上的Wifi ID，密碼與加密方式設定您的路由器，或最簡單是設定您的手機，開啟分享。
2、將設備拿到合適的感測位置，比方說通風處，不能淋到雨的地方，可接收到wifi之處。
3、給電，開電即可使用。
※重要提醒：
1、此設備隨功能增強，以及未來還有更多個感測器可支援，會需要韌體上的升級，屆時您可能需要學習相關的知識來進行升級。若您覺得麻煩，可交由您Maker的朋友，或一般大學生，應可處理此問題。
2、本安裝服務不包含iCShop後續的維護服務，請確認之後再行購買。
LASS加購 2：

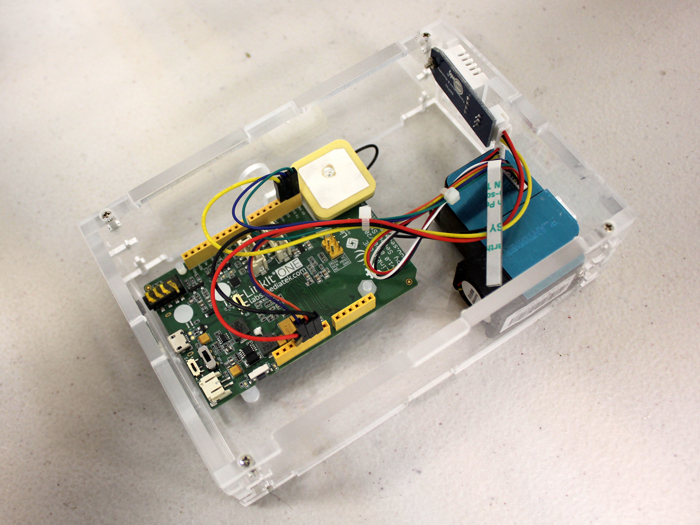

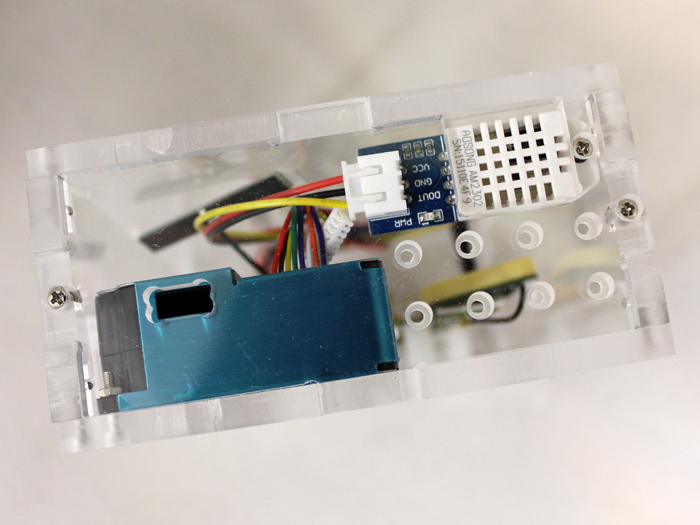

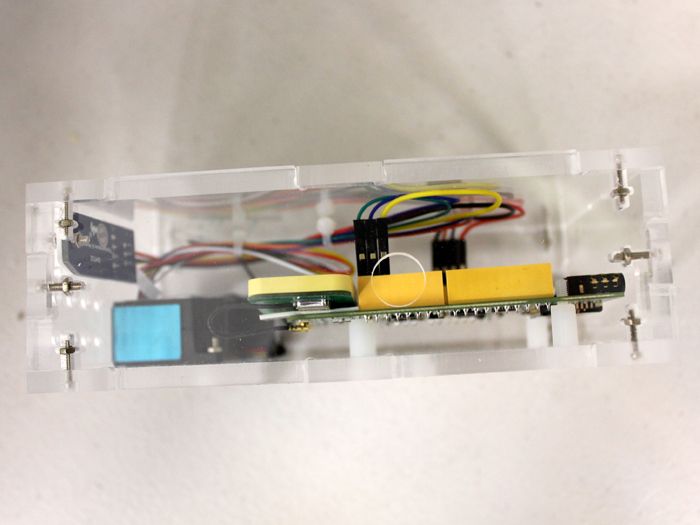

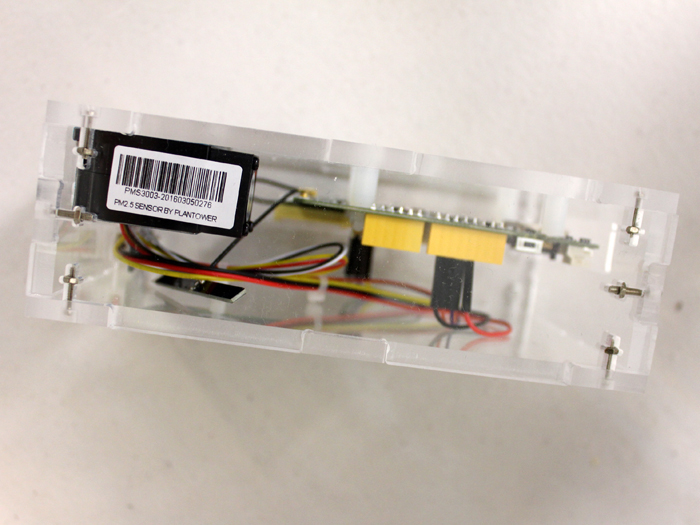

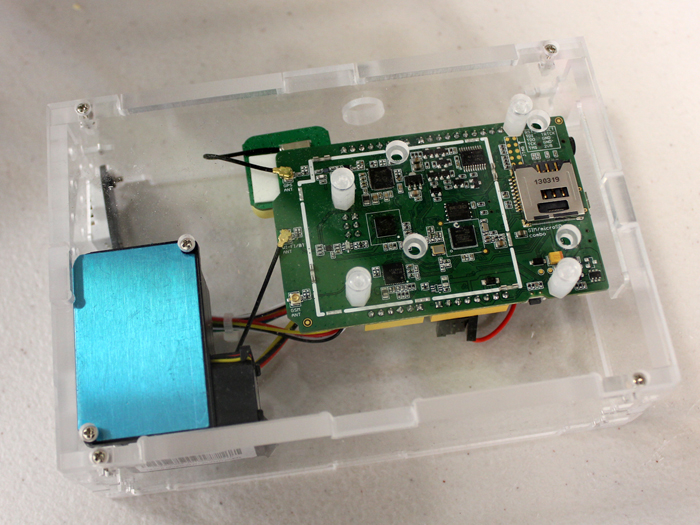

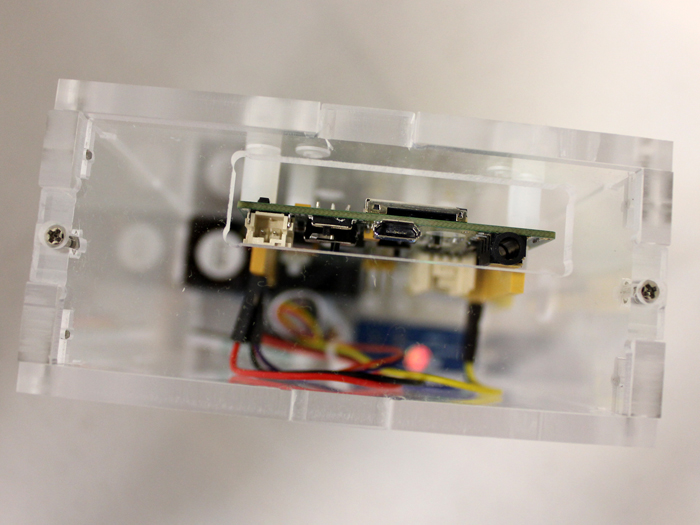

●LASS壓克力透明外殼

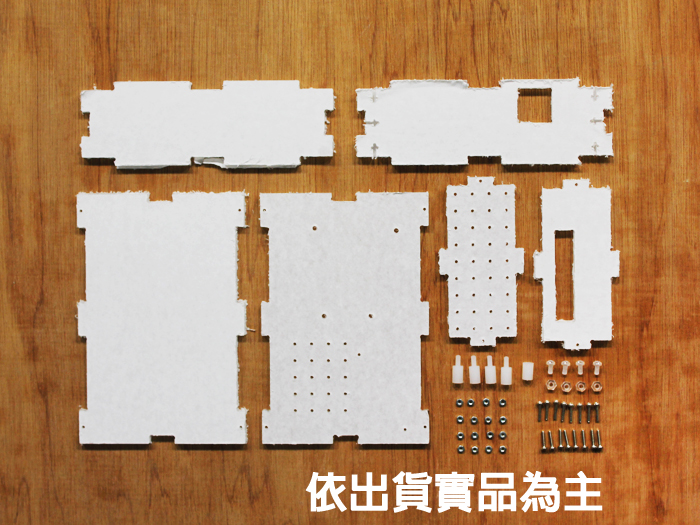

。LASS壓克力透明外殼x1
。HTS-310 (六角隔離柱) x5
。LASS壓克力透明外殼x1
。螺絲包 x1
LASS加購 3：
5V 2A USB充電器
LASS加購 4：

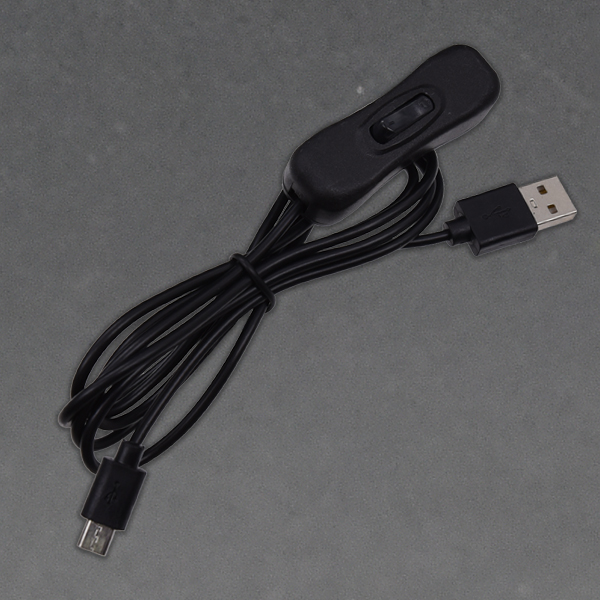

USB to micro USB 帶開關電源線
【加購注意】
◎官網如欲加購，請直接在上方加購欄位〝□〞打勾結帳即可。
◎其它賣場欲加購，請於下單時另行備註「加購品名&貨號」及「加購金額」。
