價格均為含稅價,滿1000元享免運優惠!歡迎公司及學校機關團體大量採購,由專人提供專案報價。

輕巧電子秤專題製作套件 for Arduino

輕巧電子秤專題製作套件 for Arduino

產品貨號:368030200322
區號:Nc01-04-C01
品牌:CIRCUS Pi
原廠貨號:


全店,滿千郵寄超商純取免運優惠

NT$599
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

此為DIY組裝套件包,須自行寫入程式供套件運轉使用



商品規格

輕巧小秤製作方法:

  • 將應力條照前端指示箭頭朝上改在兩塊板子中間。
  • 用螺帽空出間隔,再拿螺絲將箭頭那端跟上面的板子組合,另一端則鎖在下方。
  • 初步做好秤台後,接下來要連接傳感器、模組、LCD;傳感器上紅、白、綠、黑的接線分別接到,模組右端的 out+、A-、A+、GND;用杜邦雙頭線連接模組跟LCD,模組左端的 VCC、DO/RX、CK/TX、GND,對應到 LCD 的 5V、A2、A3、GND,再將 LCD 直接插上 Arduino。
  • 最後安裝影片下方說明提供的範例,就可以嘗試測量囉!

※詳細教學詳見上方影片





使用方法

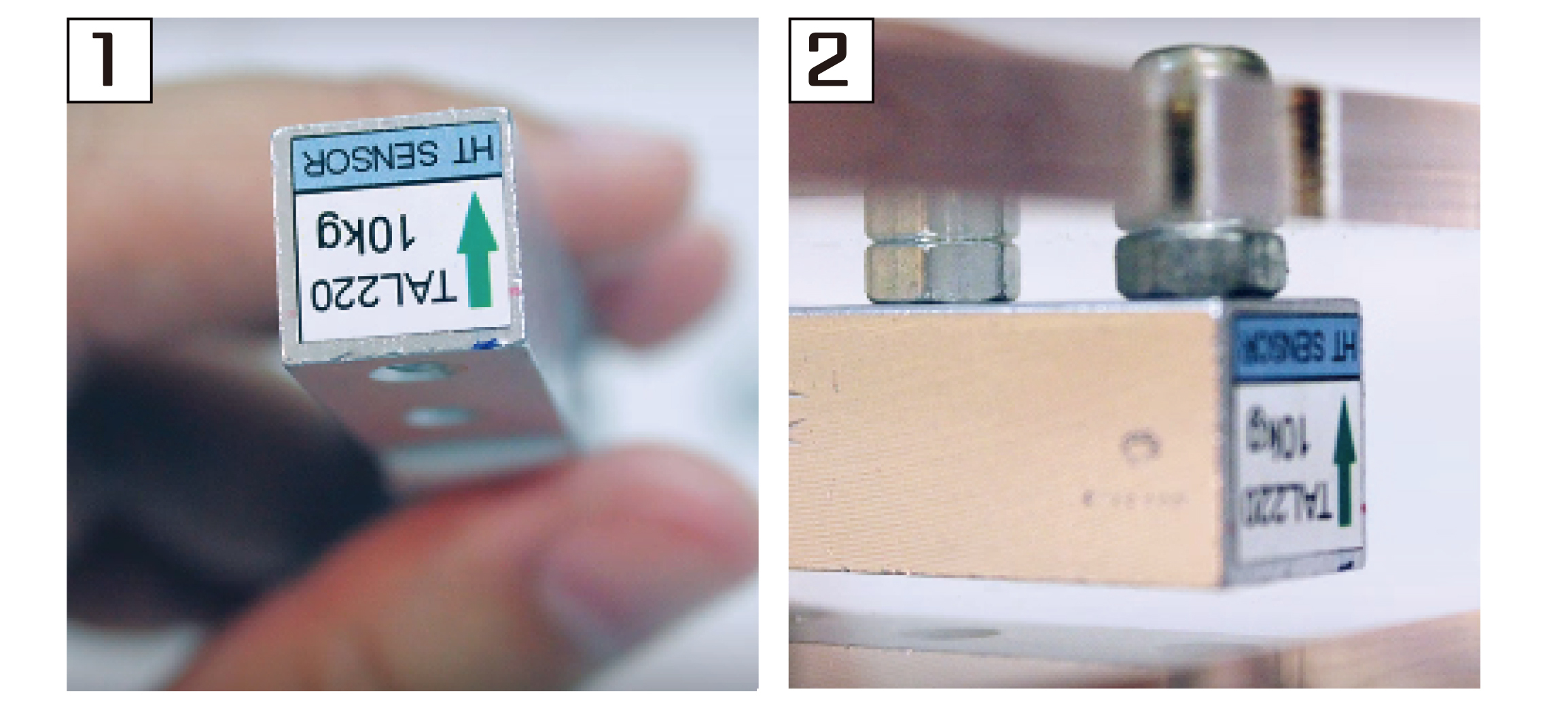

(1)將應力條照前端指示箭頭朝上,改在兩塊板子中間

(2)用螺帽空出間隔

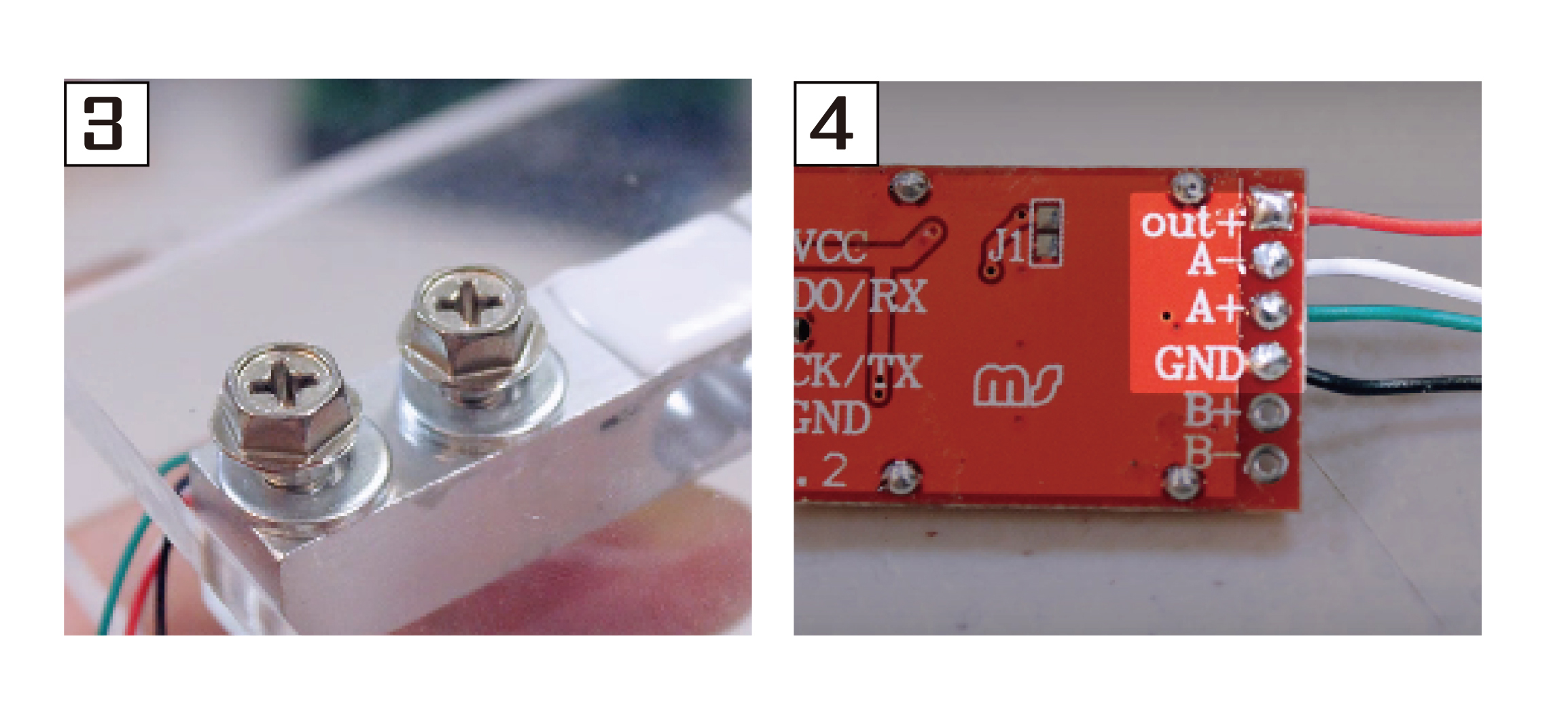

(3)再拿螺絲將箭頭那端,跟上面的板子組合,另一端則鎖在下方

(4) LCD;傳感器上紅、白、綠、黑 的接線分別接到,模組右端的out+、A-、A+、GND

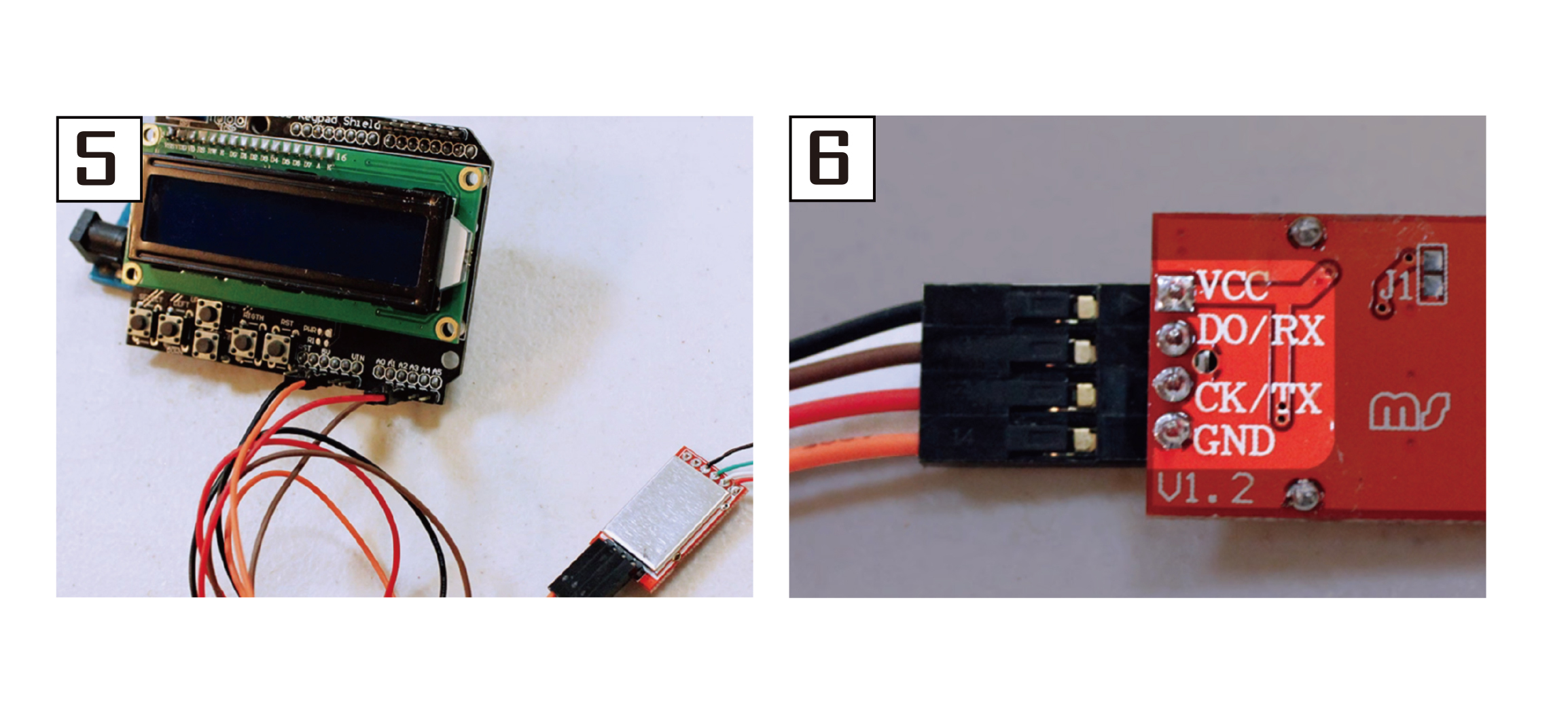

(5) 用杜邦雙頭線連接模組跟LCD

(6) 模組左端的VCC、DO/RX、CK/TX、GND

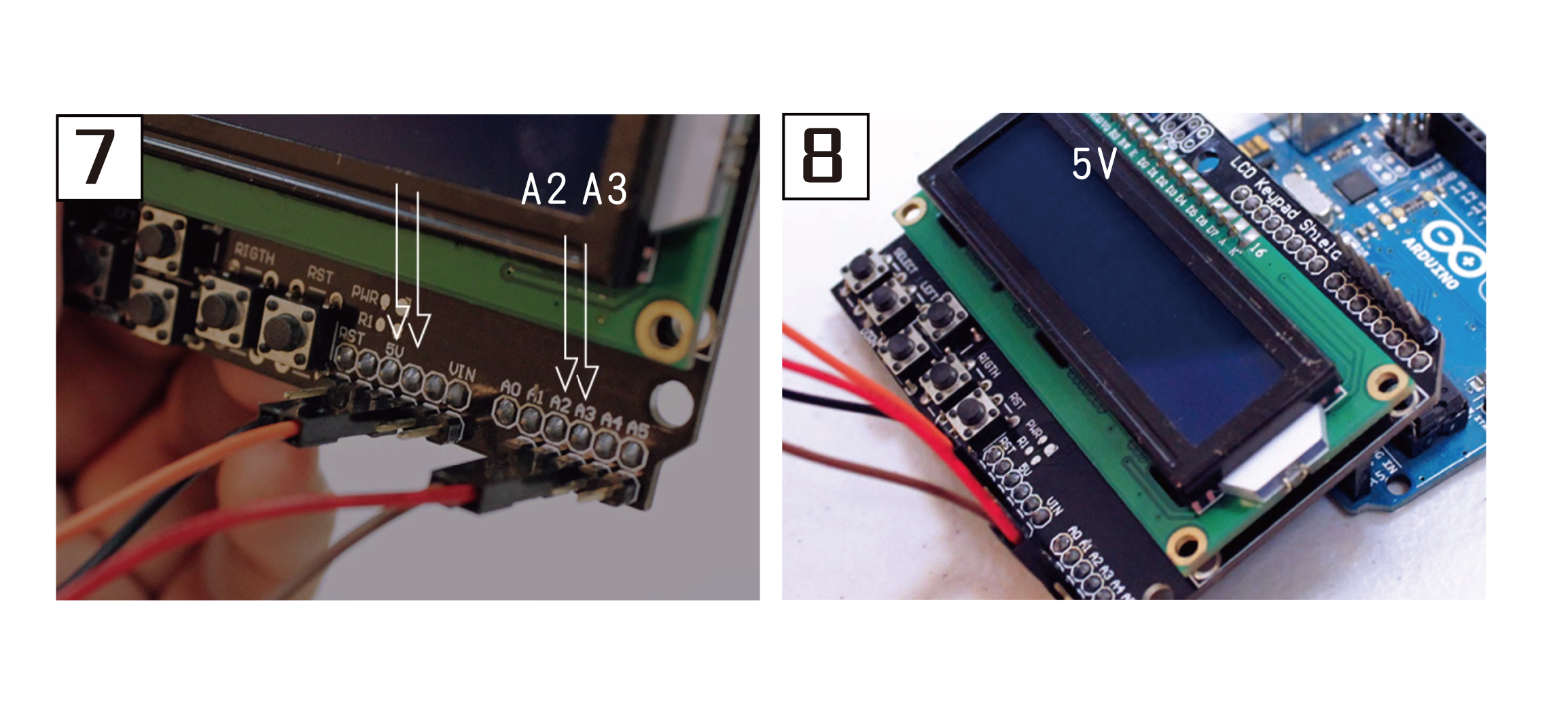

(7) 對應到LCD的5V、A2、A3、GND

(8) 再將LCD直接插上Arduino

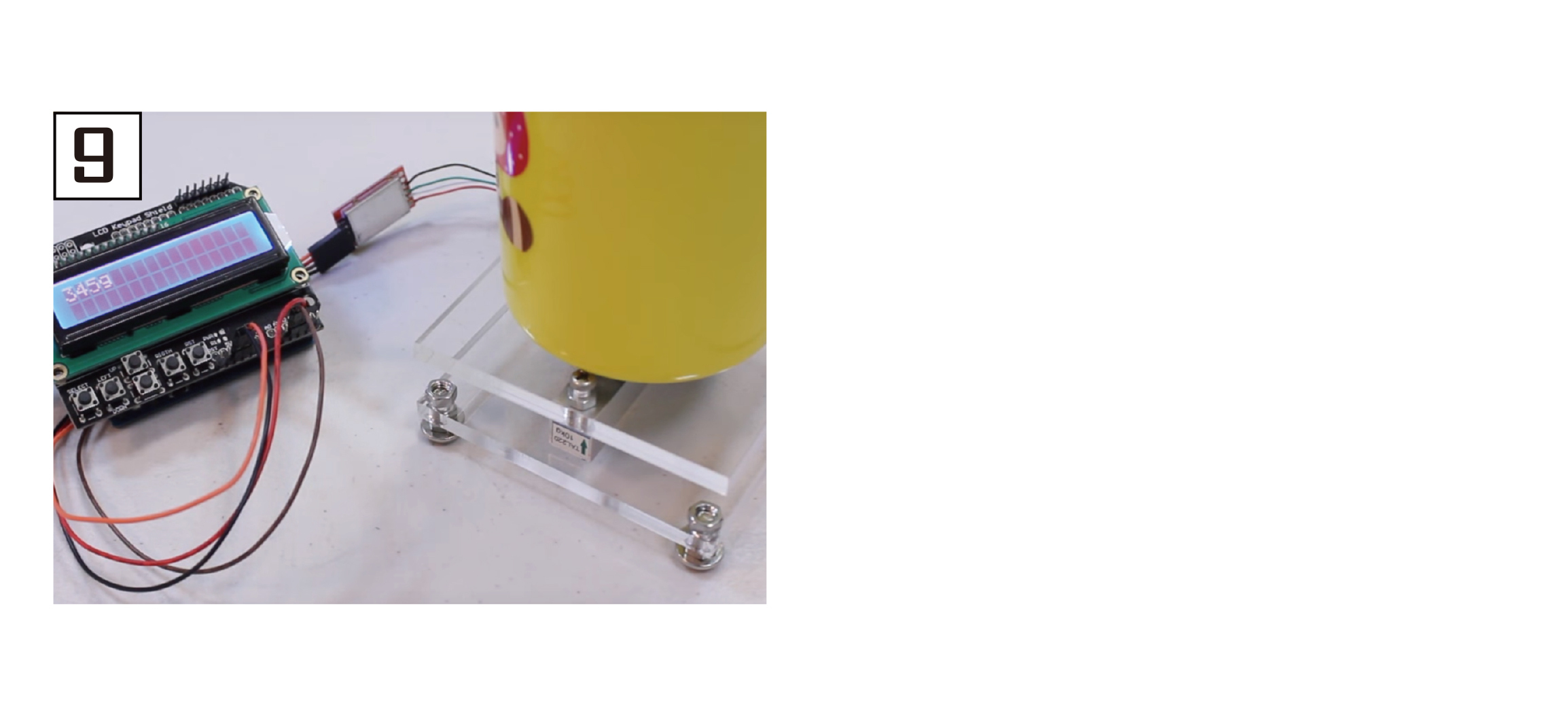

(9) 安裝提供的範例就可以嘗試測量囉





下載資料

範例文件



出貨清單

  • 1602 LCD+按鍵擴展板 x 1
  • Load Cell- 10kg,Straight Bar(TAL220) x 1
  • 秤重傳感器專用AD模組 x 1
  • 螺絲包 x1
  • 壓克力外殼 x 1
  • 母端杜邦雙頭線+4p母座-1p母座x4/3 x 1
