MLX90614 非接觸式 紅外線測溫感測器

MLX90614 非接觸式 紅外線測溫感測器

產品貨號:368030200427
區號:Lb21-09
品牌:
原廠貨號:


全店,滿千免運優惠(限郵寄和超商純取貨)

NT$423
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

產品特性

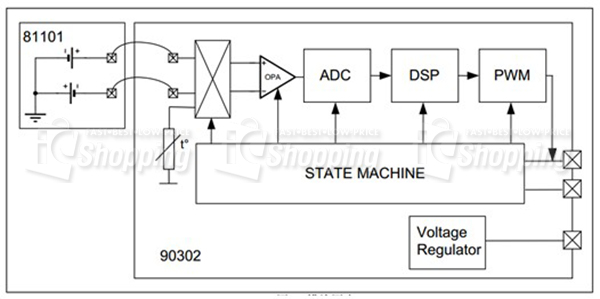

MLX90614是一款由邁來芯公司提供的低成本,無接觸溫度計。輸出資料和物體溫度呈線性比例,具有高精度和高解析度。TO-39金屬封裝裡同時集成了紅外感應熱電堆探測器晶片MLX81101(溫度是通過PTC或是PTAT元件測量)和信號處理專用集成晶片MLX90302,專門用於處理紅外感測器輸出信號。用以阻礙可見光和近紅外光輻射的光學濾波器(可傳播長波)集成在封裝內提供對環境和日光的免疫。濾波器的波長通帶為5.5到14μm。由於集成了低雜訊放大器、17位模數轉換器和強大的數位信號處理晶片 MLX90302,使得高精度和高分辨度的溫度計得以實現。一個附加的片上溫度感測器用來測量晶片的溫度。測量完兩個感測器的輸出後,對應的環境溫度和物體溫度被計算出。計算所得物體溫度和環境溫度存儲在MLX90302的RAM單元,溫度解析度為0.01℃,並可通過兩線 SMBus(系統管理匯流排)相容協定介面(IIC與之相容)(0.02℃解析度)或是10位元PWM(脈寬調製)輸出模式輸出。MLX90614出廠溫度範圍都進行過校準,感測器測量的溫度為視場裡所有物體溫度的平均值。

   系統允許在兩線上連接多達100個器件。器件本身EEPROM裡存儲的從機位址。PWM 引腳也可配置為熱動繼電器模式,(輸入為被猜測物體溫度) 進而構造簡單且經濟的恒溫器或是溫度(凍結/沸騰)警報裝置,無需MCU。通過內部EEPROM設置閥值和遲滯。MLX90614的輸出不是繼電器驅動,而是邏輯輸出,在必要時該輸出可以連接到繼電器驅動上。在SMBus系統中該特性可以作為進程中斷以便讀取匯流排上的從動器件並確定其精確的狀態。

使用說明
上電重定後MLX90614為出廠預設輸出方式SMBus,PWM 未使能。上電時SCL引腳需要保持高電平才能使用 PWM。如果PWM已使能,需要切換為SMBus, 在開始SMBus通信之前重新配置PWM/SDA引腳。需要將SCL引腳持續多於請求時間(tREQ) >1,44ms保持為低電平。此情形下SDA線上的資料被忽略。一旦PWM未使能,它只能通過切斷-打開電源或是退出睡眠模式來使其使能。如果PWM是通過 EEPROM 未使能,PWM/SDA 引腳會在POR之後直接用於 SMBus 通信。該情況下不需要發送請求狀態。從PWM或是熱動繼電器進入到SMBus模式的方式是相同的

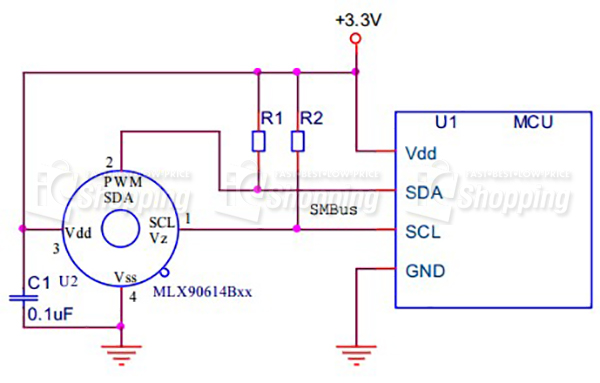

MLX90614-SMBus連接

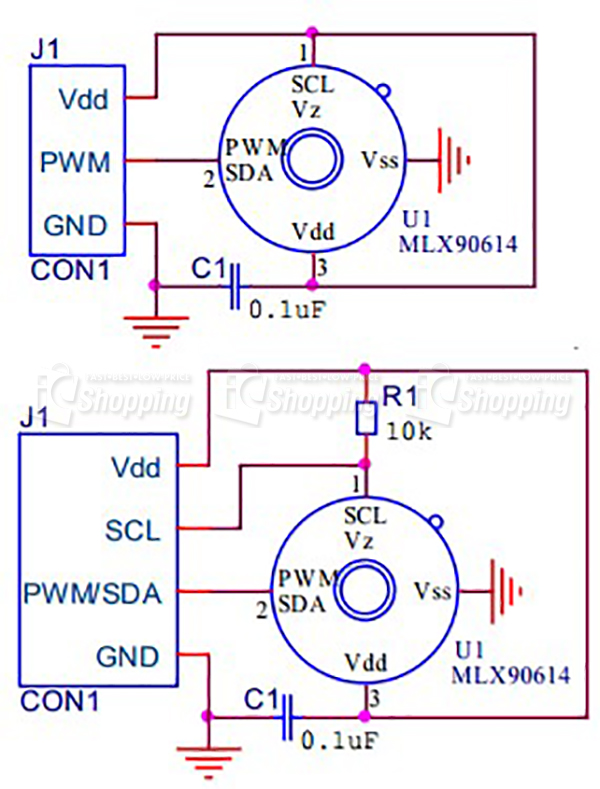

在EEPROM配置為PWM,上電重定之後,PWM模式是自由運行的。PWM可配置為開漏NMOS方式或是推挽式輸出方式。在開漏方式下,需要上拉電阻。

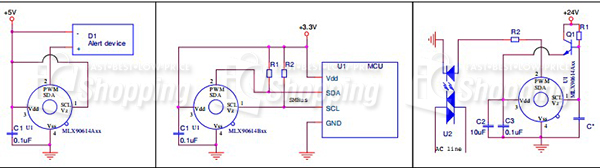

MLX90614可在EEPROM中配置為熱動繼電器工作模式。PWM/SDA引腳可配置為推挽式或是開漏式 NMOS,可以觸發一個內部器件,例如轉達,蜂鳴器,RF發射機或是 LED。該特性不需要任何 MCU 就可實現簡單的恒溫器,且沒有開發固件的費用。結合使用 MCU,該功能可作為系統警報以喚醒 MCU。物體溫度和感測器晶片溫度都可通過該配置讀取。

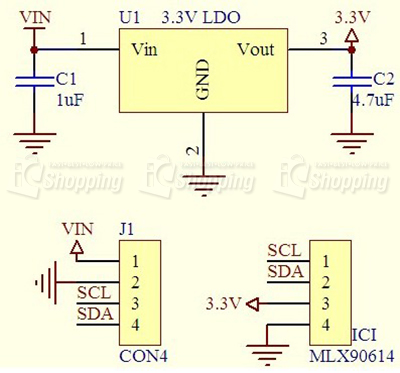

模組原理圖

注意事項
在應用設計中需要注意上述精度是當感測器在熱平衡和等溫條件下才能保證和達到的。(感測器封裝裡沒有溫差)封裝內部的溫差會影響溫度計測量的精度,如下因素會造成溫差:感測器背部的熱電子,感測器背部或旁邊的加熱器/冷卻器,或當熱/冷物體靠近感測器,不僅會加熱傳感元件,而且會加熱溫度計封裝。需要盡可能避免使用造成熱梯度的操作或是將感測器和該環境隔離。

注意
紅外線測溫由於受很多因素影響,包括被測物體反射光譜影響,空氣折射影響,準確度較低,誤差大,一般用於現場有強烈電磁干擾,接觸式溫度計無法工作的場合。

商品規格

尺寸: 16.8mm(長)x1146mm(寬)x6.2mm(高),探頭直徑8.2mm
數字介面類別型:IIC(從模式)或PWM
溫度測量範圍:-70℃~382.2℃
溫度測量誤差:±0.5℃ (室溫下)解析度0.02℃
工作電壓:3.3V~5V
使用環境溫度-40~125℃
帶M3固定螺絲孔,方便安裝及固定。

文件下載

Datasheet

出貨清單
  • MLX90614 非接觸式 紅外線測溫感測器 x 1
  • 4腳 排針 x 1
