價格均為含稅價，滿1000元享免運優惠！歡迎公司及學校機關團體大量採購，由專人提供專案報價。

全部商品 / 模組 / 感測器 / 電力|電流
AC 交流電壓感測器

AC 交流電壓感測器

產品貨號：368030200447
區號：Qg03-09
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$100
NT$58
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

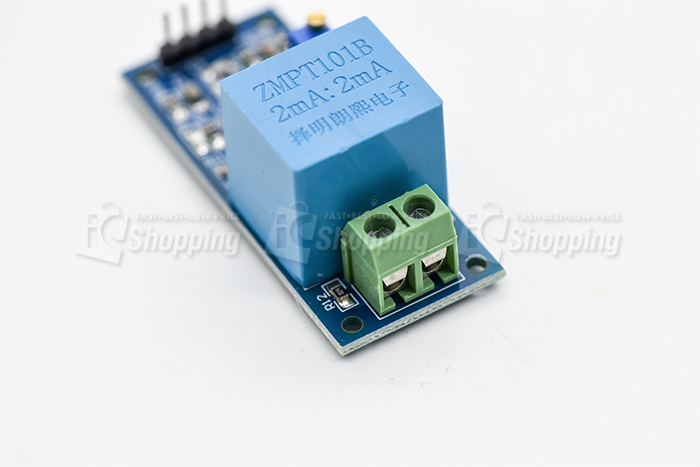

  • 板載精密微型電壓互感器
  • 板載高精度運放電路，對信號做精確採樣和適當補償等功能

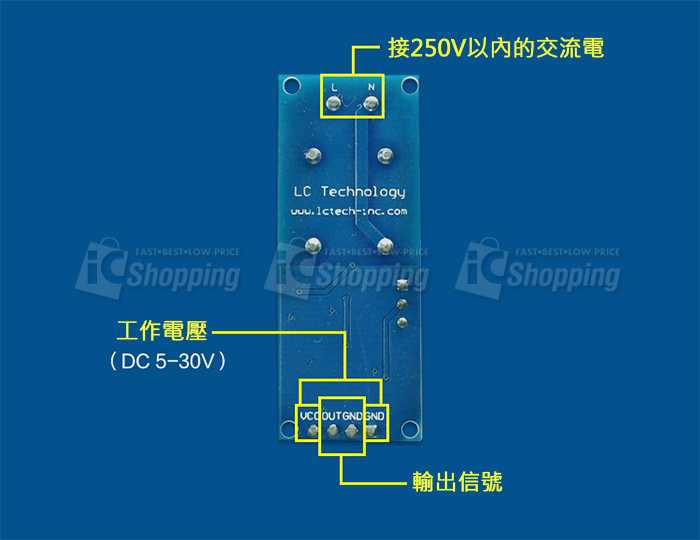

  • 模組可以測量250V以內交流電壓，對應輸出模擬量可以調節
  • 輸出端為交流電壓信號，且輸出的信號電壓最大值不會超過1/2VCC

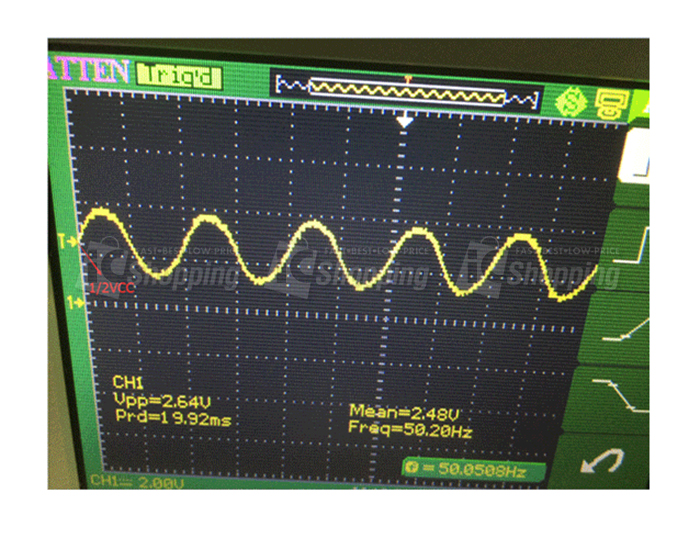

當L、N接AC220V，VCC、GND接DC5V，OUT、GND接示波器時可以 看到如下波形：

調節電位器可以改變輸出波形的幅值(調節過程中中間值不會發生改變)，波形的變化範圍為0-VCC之間；在增大幅值的過程中若波形發生失真，可通過適當增大工作電壓VCC來解決；若想波形的中間值平移到0點處，可以在OUT端串聯一個約105pF的電容來過濾掉波形中的直流分量。



商品規格

PCB板子尺寸：51x21mm

原理圖



文件下載

AC 交流電壓感測器



出貨清單

  • AC 交流電壓感測器 x 1
