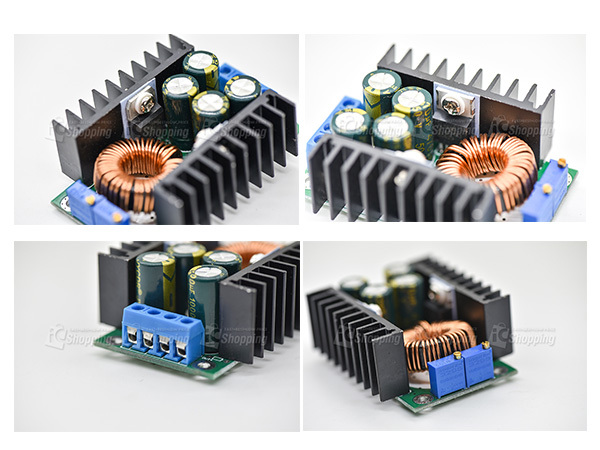

DC-DC 9A 300W 直流降壓轉換器

• 固定轉燈電流 為恒流值的0.1倍（充電的時候用用於識別是否電池充滿）；
• 使用了專用的基準IC，和高精度的採樣電阻，使恒流更穩定，（20度到60度恒流5A的時候溫飄小於5%）。特別適合LED 驅動
• 輸出電流大，最大輸出電流可以達到12A，滿足大部分需要。
• 4個高頻電容，有效降低輸出紋波，提高工作穩定性
• 雙散熱片設計，MOS管肖特基二極體獨立散熱片，散熱好，互不影響
• 不惜成本採用大尺寸鐵矽鋁磁環，提高工作效率，並用純銅雙線並饒，降低發熱、提高效率。
• 3296多圈電位器，電壓 電流調節精度高，穩定性好。
• 專用電流採樣電阻 電流採樣精度高穩定性好，溫飄小。 LED 必備。
• 雙色指示燈，工作狀態一目了然。充電必備。
• 電壓 電流  均可調，做可調電源效果好，12A 電流大、功率足。

典型應用：
可調電源(12A功率夠大)、大功率LED驅動、LED顯示幕驅動、鉛蓄電池充電、鋰電池充電、車載電源、車載筆記本電源（降壓）、穩壓電源、低壓系統供電、（比如兒童玩具車用12V 蓄電池降壓到6V）、24V轉12V 12A \\\\12V轉5V 12A \\\\24V轉5V 12A \\\\24V轉19V20V等等，應用範圍非常廣。

電池充電 使用方法：
1.確定您需要充電電池的 浮充電壓和充電電流，模組的輸入電壓；
2.調節恒壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的充電電流值；
4.調節恒壓電位器使輸出電壓達到浮充電壓；
5.接上電池，試充。
（1、2、3、4步驟為模組輸入接電源，輸出空載不接電池。）

LED恒流驅動 使用方法：
1.確定您需要驅動LED的工作電流和最高工作電壓；
2.調節恒壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的LED工作電流；
4.調節恒壓電位器使輸出電壓達到LED最高工作電壓；
5.接上LED，試機。
（1、2、3、4步驟為模組輸入接電源，輸出空載不接LED燈。）

模組參數
尺寸：65x7x3.5 mm
模組性質：非隔離降壓恒流、恒壓模組（CC CV） 充電模組
適用範圍：大功率LED恒流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電,太陽能電池板,風力發電機
輸入電壓：7-32V(不帶恒流5-32V)
輸出電壓：

• 連續可調（0.8-28V）
• 固定輸出（0.8-28V之間任意選擇）,購買時請告訴掌櫃。（暫時只針對批量客戶，樣品全部發可調型）

輸出電流：最大12A (功率管溫度超過65度請加風扇散熱，24V 轉12V 6A以內 空曠環境一般可以不加風扇)
恒流範圍：0.2-12A（可調節）（不帶恒流 的無此功能）
轉燈電流：恒流值*（0.1），轉燈電流與恒流值聯動，比如恒流值為3A，轉燈電流設置為恒流的0.1倍(0.1*3A=0.3A)，當把恒流值調節成2A時候，此時轉燈電流為恒流的0.1倍(0.1*2A=0.2A).
最低壓差：1V
輸出功率：最大功率約300W,功率管溫度超過65度請加風扇。
轉換效率：最高約95%（輸出電壓越高，效率越高）
工作頻率: 300KHZ
輸出紋波: 20M頻寬  （僅供參考）
輸入24V 輸出12V 5A 紋波50mV左右（不含雜訊）
工作溫度：工業級（-40℃到 +85℃）（實際使用請注意功率管溫度，溫度過高請加強散熱）
空載電流：典型20mA(24V轉12V)
負載調整率：±1%（恒壓）
電壓調整率：±1%
恒流精度和溫度：實際測試，模組上溫度從25度變化到60度，恒流值變化小於5%（恒流值5A）
動態回應速度：5% 200uS
電位器調節方向：順時針（增加），逆時針（減少）  靠近 輸入的電位器為電壓調節（CV），靠近輸出的電位器為電流調節（CC）
指示燈：雙色指示燈，充電中指示燈紅色，充電完畢指示燈綠色（不接負載為綠色）  不帶恒流的 指示燈為紅色。
輸出短路保護：有，恒流（當前設置恒流值）
輸入反接保護：無，
輸出防止逆流：無。
接線方式：接線端子

• DC-DC 9A 300W 直流降壓轉換器 x 1
