商品描述
●此為DIY組裝套件包，須自行組裝以及寫入程式供套件運轉使用
●本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
感測元件使用MLX90615 非接觸式紅外線測溫感測器，感測器溫度 -40 至 85°C，物體溫度 -40 至 115°C，溫度範圍
内的精度為 0.5°C。
搭配提示用的蜂鳴器，0.96寸的OLED顯示螢幕。
可充電並帶開關之電源板，不必拆換電池與外殼，只要連接Micro USB線即可直接對電池充電。
透明壓克力外殼，組裝起來能看到內部電路與元件，酷炫外型兼具Maker 風格。
只是單純量測溫度～也能很酷！
顯示螢幕 | 0.96吋 OLED顯示螢幕 128*64 藍色(I2C介面) |
| 主控板 | Arduino Pro mini |
| 感測元件 | MLX90615 |
| 音效 | 蜂鳴器模組 |
| 電源板 | LipoPower V1.0 |
| 電池 | 聚合物鋰電池-850mAh 3.7V |
| 外殼 | 透明壓克力(3mm) |
CIRCUS Pi 教學文章
【DIY紅外線測溫槍】 最近看到不少Maker 陸續發表自己自製的DIY測溫器，小編決定也來跟風一下，但是感測器模組也太難找了吧！
到處都缺貨呢～MLX90614 或MLX90615 電子元件就算有貨，也是貴到不行，雖然入手不易但現實是無法澆熄小編熱
情的！！！
所以我們決定自己做一個ＸＤ

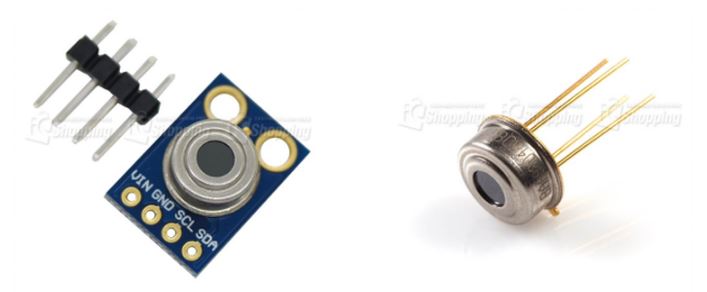

市面上販售的感測器模組如下左圖，電子元件如圖。

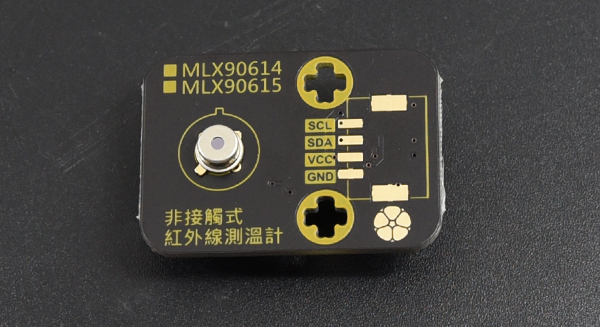

下圖是我們針對MLX90614與MLX90615所設計的模組。在本專案上我們選用MLX90615。
主控板的部分原先是使用Arduino Nano來設計，雖然體積小巧，但總有美中不足的地方，比方說沒有電池接口與充電、

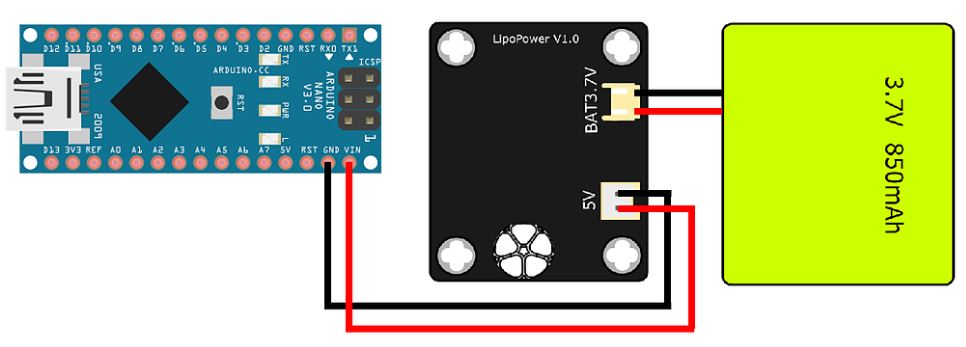

保護功能。需要仰賴其他產品實現，如下圖所示～會需要具有充電功能的供電板。
為了縮減一切空間，並讓想購買同樣套件包的使用者方便，減少初學者的入門門檻。我們同樣決定自己製作一個帶有
上述功能的控制板，那就是UBUNO pro mini。
這塊UBUNO pro mini 就是集合Arduino 與充電功能，並能讓使用者直接連接鋰電池的控制板，為了使大家連接其他模組
時更輕鬆，也將特定腳位拉出。製作測溫槍當然要有警示功能才行，所以在UBUNO pro mini 上，可是有一個蜂鳴器可
供大家使用呦，所有想要的功能都集合在一起，是不是很棒！！！

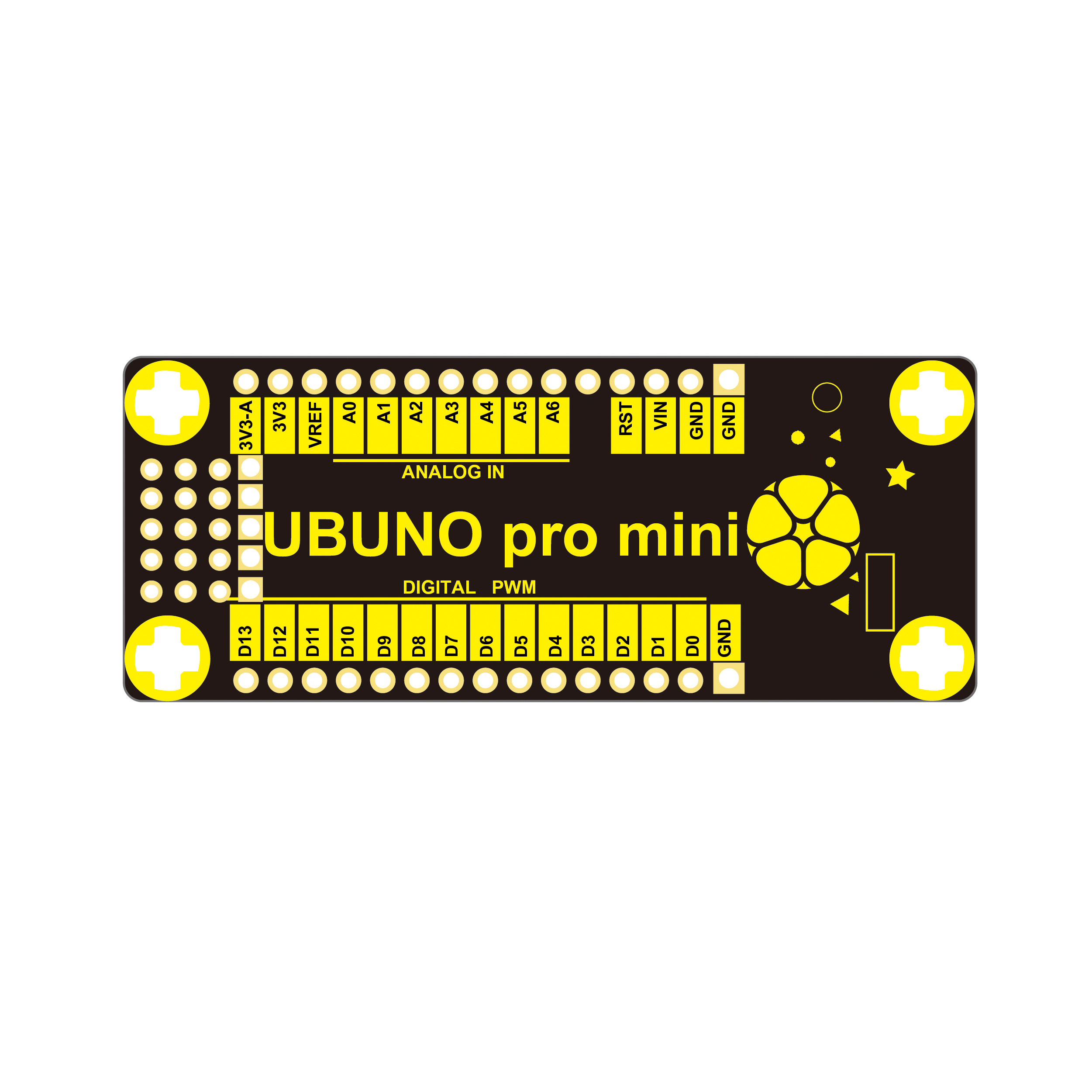

外觀如下圖所示：
有關UBUNO pro mini的詳細功能，小編改天會再新增一篇專屬的介紹。
小編希望除了有個螢幕能顯示感測器數值之外，也應該要有個按鈕才行，不然怎麼啟動它呢？
【開始製作】

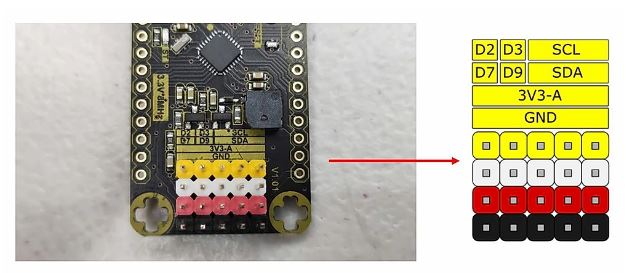

決定好主控板與使用的模組後，就開始來接線吧！UBUNO pro mini有可連接感測器的排插，為了使大家更清楚，
小編繪製了較為清楚的右圖，會以這個圖來告訴大家如何連接各個模組。

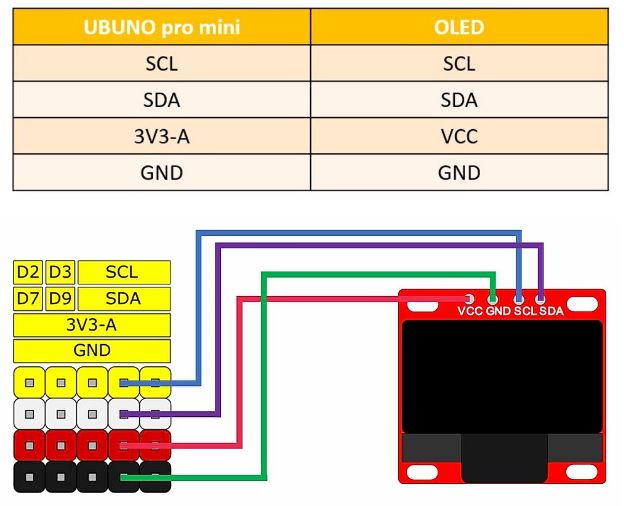

首先是OLED，接線可參照下列表格與圖片：

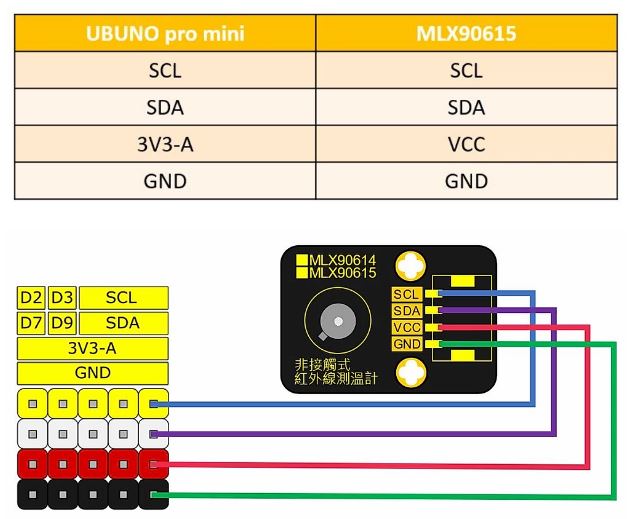

接下來是MLX90615，接線可參照下列表格與圖片：

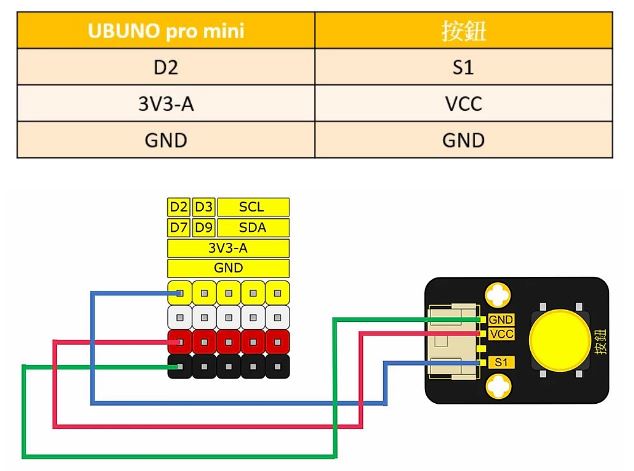

再來是連接按鈕開關：

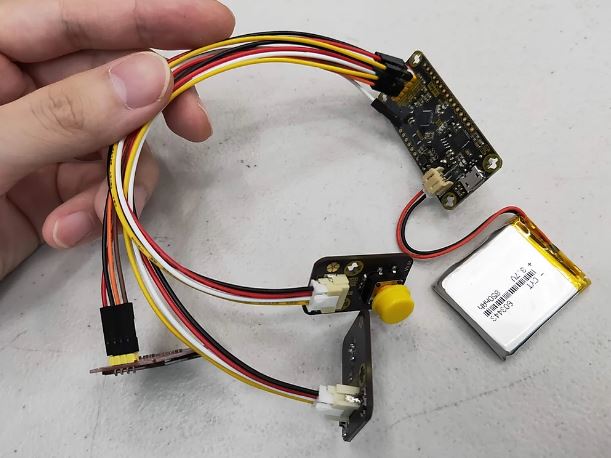

最後再將鋰電池連接上去就ＯＫ囉～接線完畢如下圖所示：
【上傳程式】
ＵＢUNO pro mini 使用的USB晶片是ＣＰ２１０ｘ，所以如果沒有安裝過驅動程式的話，需要另外下載安裝。
MLX90615與OLED皆使用開源的程式庫，ＵＳＢ驅動下載與程式連結如下：
ＵＳＢ驅動連結
程式與函式庫下載點

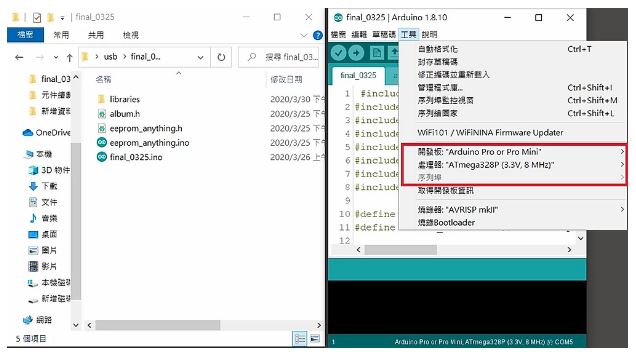

安裝完驅動，且將所需的程式庫丟到Arduino 的libraries資料夾後，打開名為final_0305的程式，並將開發板選擇
為：”Arduino Pro or Pro Mini”，處理器選擇：ATmega328P(3.3V, 8MHz)，選擇板子連接的序列埠後，即可上傳
程式。
【外殼組裝】

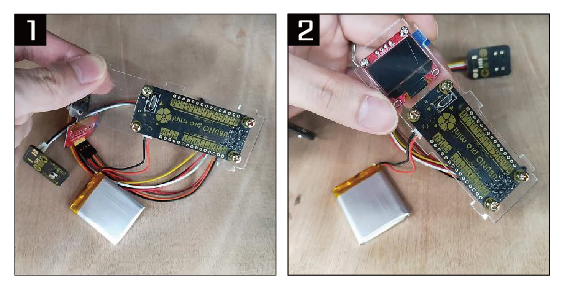

1. 拿出如圖所示的壓克力，請依照圖對應位子將UBUNO pro mini，用M3*10mm的螺絲與M3螺帽固定上去。
2. 接著將OLED，使用M2*10mm螺絲直接攻牙所進去，但注意只要鎖到底不會晃動即可，鎖太多會將OLED
擠向壓克力進而造成破裂。

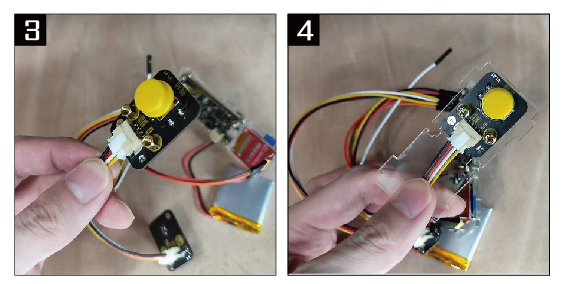

3. 找到兩個銅柱，搭配螺帽將按鈕如圖固定。
4. 拿出與圖所示一樣的壓克力板，並使用M3*5mm的螺絲將剛剛的按鈕所在壓克力板上。
5. 拿出與圖所示一樣的壓克力板，並用M3*10mm的螺絲與M3螺帽固定上去。

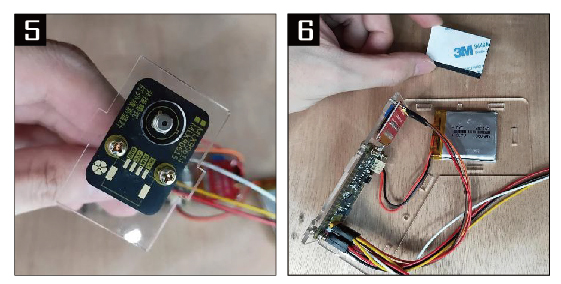

6. 接下來可以將所有組件結合在一起，您可以使用魔鬼沾將電池固定在如下圖所示的地方。

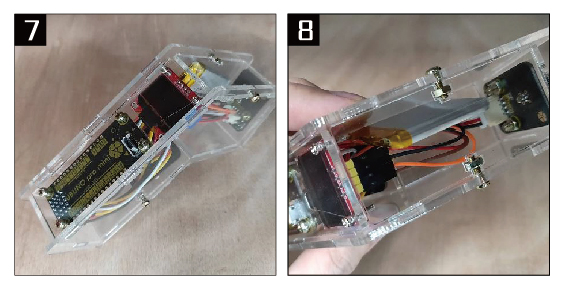

7. 將所有壓克力組裝起來，如圖所示。
8. 使用M3*8mm的螺絲與M3螺帽將壓克力固定起來。固定位子如下於頂部的位子。
固定位子還有如下於按鈕兩側的位子。
完成後如圖所示
【範例程式使用說明】
「正常使用」
如果您是燒錄final_0305的程式，它除了一般量測外，還包含自動休眠與手動校正。

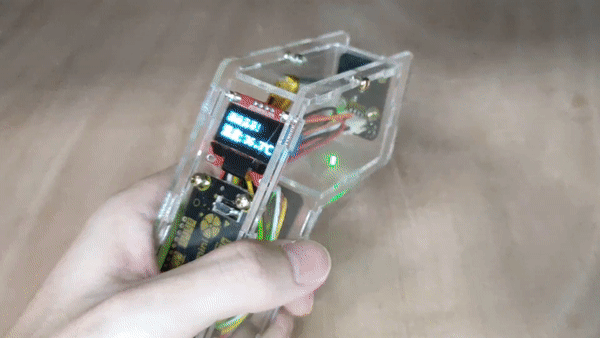

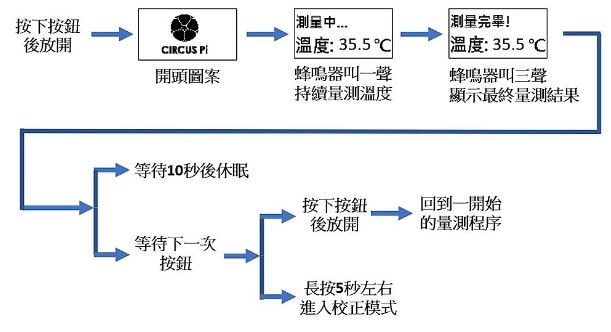

首先是一般使用，如下圖，正常情況下測溫槍會處於休眠狀態，當按下按鈕後放開，螢幕會顯示開頭圖案後，
自動進入量測模式（此時蜂鳴器會叫一聲），等到量測完畢（蜂鳴器會叫三聲），螢幕會顯示量測到的數值。
如果需要進行下一次量測，則再按下按鈕即可。
若是不再動作，等到10秒過後，它將自動進入休眠模式（會關閉一切運作，只允許按下按鈕喚醒，此狀態下
相當省電）。
若是長按按鈕，待5秒過後會進入校正模式。
「校正模式」
首先您需要有一個參考源並知道它的溫度。

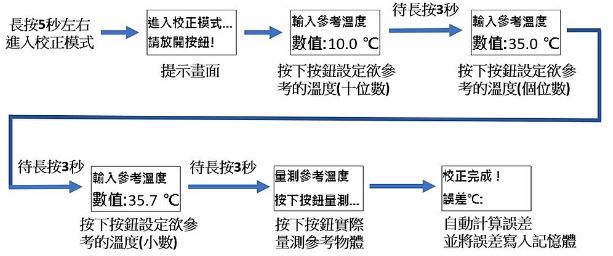

當長按進入校正模式後，螢幕會顯示提示畫面（要您放開按鈕），接下來要手動設定參考源的溫度，首
先是設定十位數，每按一下會加１，長按3秒表示確定，並會跳到下一頁，總共會需要設定十位、個位、
小數位，都是按一下會加１，長按3秒表示確定，等到小數位設定完畢後，螢幕會顯示要您實際量測參
考源溫度，按下按鈕量測後，程式會將剛才您設定的溫度與實際量測到的溫度做比較，並將誤差寫入
記憶體。
完成校正後，往後的量測將會以這個誤差對感測到的溫度做數值的加減。
結論：
小編實際使用後，發現果然距離相當關鍵，離太遠溫度就會開始有誤差了，為了使每次量測都在同樣的條件下，
建議距離還是得注意。當然您也可以自己撰寫程式，不用一定要範例程式才能動。

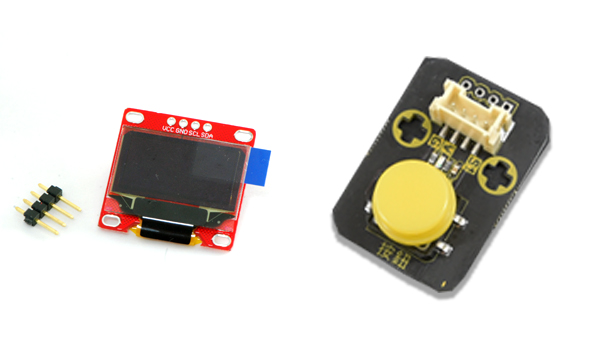

- 0.96吋 OLED顯示螢幕 128*64 藍色(I2C介面) x1
- 聚合物鋰電池-850mAh 3.7V x1
- Circus 輕觸按鍵模組（黃）x1
- 3M黑色魔鬼氈25mm*40mm x1
- M3六角細牙銅柱5mm 牙長6mm x2
- 4x母端杜邦線+母座 to Grove 4pin 20cm x2
- 母端杜邦雙頭線+4p母座-1p母座X4/15cm x1
- Micro USB 傳輸線 1米 x1
- UBUNO pro mini x1
- Circus 非接觸式紅外線測溫計 x1
- 壓克力外殼(3mm) x1
- 螺絲包 x1
●若有教育訓練及相關需求，可來信洽詢。business@icshop.com.tw
「校正模式」
