登月小車(D)-LinkIt 7697

登月小車(D)-LinkIt 7697

產品貨號:368030200609
區號:Ne01-01-E01
品牌:CIRCUS Pi
原廠貨號:


全店,滿千免運優惠(限郵寄和超商純取貨)

NT$2,800
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

●本商品為研發實驗用的模組,無法隨插即用,須經專業背景人士(如:工程師、研究生、師生)撰寫程式、燒錄、接線等二次加工後,才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組,非屬電信管制射頻器材,購買前請詳閱商品說明。

●此商品中,控制板Linkit7697因停產將更版為Circus 7697,功能及腳位皆與原版相同。

商品簡介

商品規格

主控板開關設定 micro:bit
電源管理 連接DC 3.7V - 4.2V 鋰電池供電
Micro USB 接口可供電池充電
I/O 電源切換開關

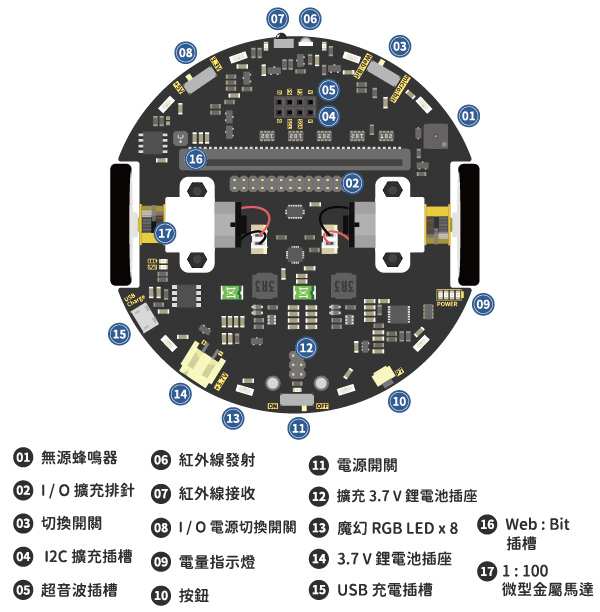

板載元件 紅外線發射
紅外線接收
無源蜂鳴器
魔幻 RGB LED x8
按鈕開關

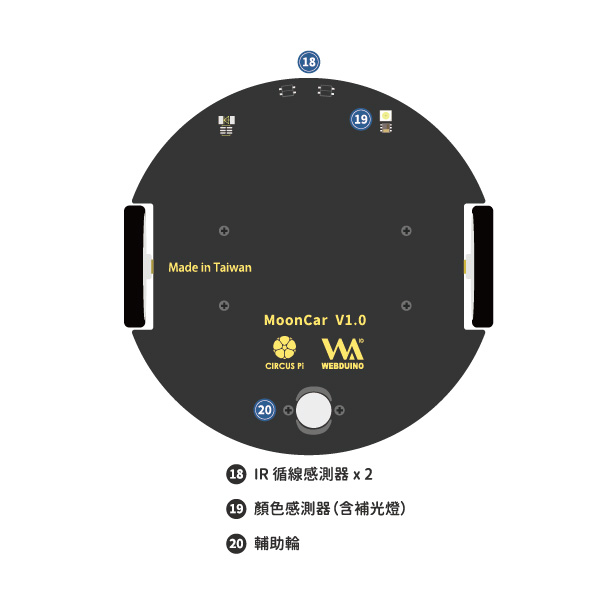

循線感測器 x2
高感度顏色感測器
驅動元件 1:100 微型金屬馬達 x2
擴充 I/O 超音波插槽
I2C 擴充插槽
電源輸出排針
I/O輸出排針
尺寸 直徑 9.4cm

商品規格 7697 bit breakout

  • 本擴充做為測試用途,有興趣的朋友請自行取用,使用到的相關程式庫版權歸原作者所有。

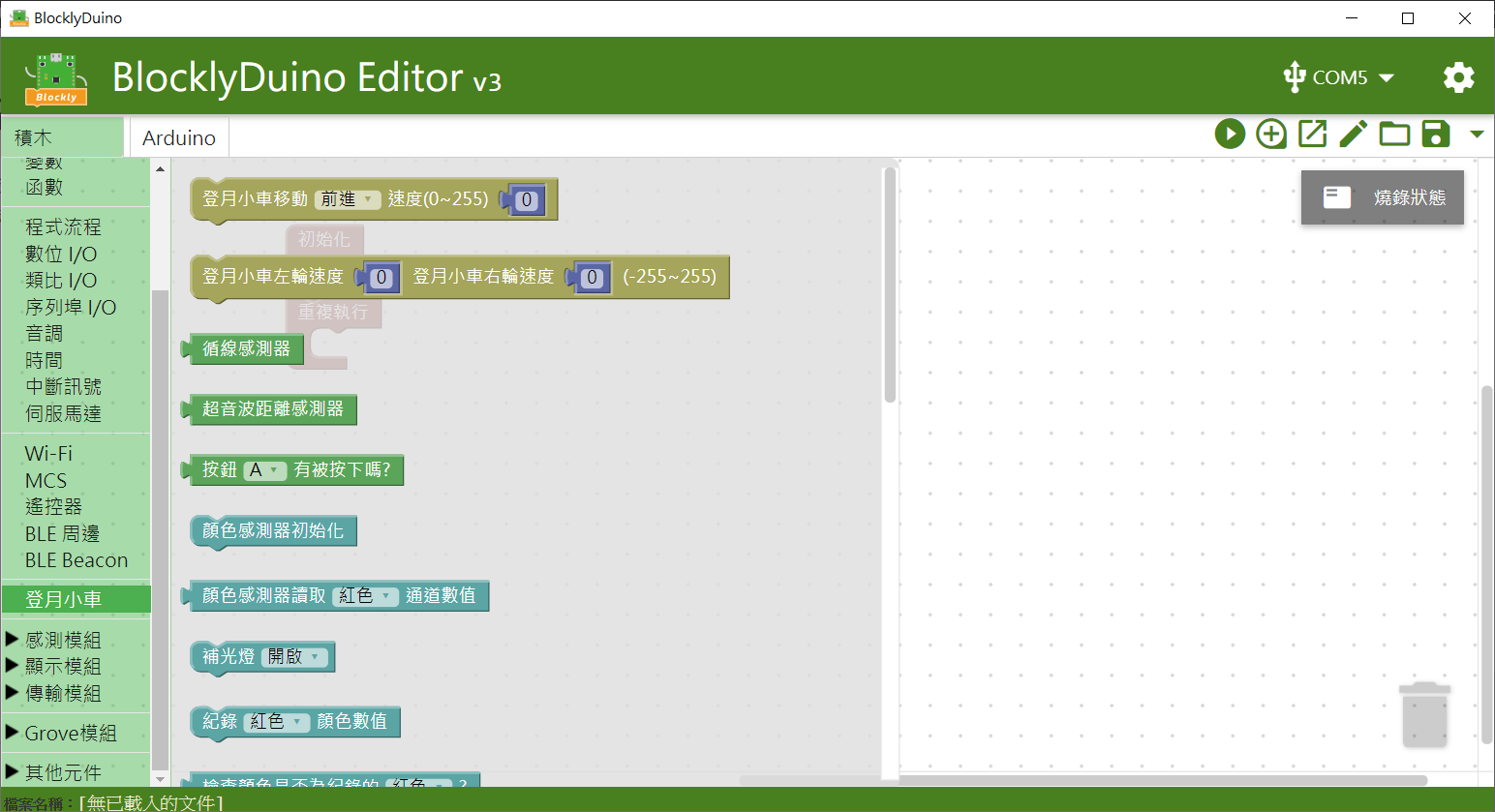

  • 主要針對使用LinkIt7697,並結合7697:bit breakout 安裝在MoonCar 上的應用,適合想要使用BlocklyDuino 來撰寫
    程式,控制MoonCar 的使用者。
  • 擴充的部份主要是針對MoonCar 與7697:bit breakout 上有的感測器與驅動裝置。
  • 程式庫的部份,幾乎沿用BlocklyDuino 內建的程式庫,唯TCS34725是另外安裝的程式庫。在此將各功能整合並
    方便使用者操作而集合在一個欄位內。
  • 因WS2812 與OLED 在BlockylyDuino 已有適合的積木,故只類似超連結般放在欄位內方便使用,與從原來欄位
    使用是一樣的功能。




    1-1.3吋 OLED(白色)
    2-A按鈕
    3-B按鈕
    4-相容micro:bit金屬排插
    5-LinkIt7697 連接埠

硬體規格

電源輸入 7697 Micro USB or
金屬排插 3.3V 供電
軟體與程式 支援 Blockly Uno
Arduino IDE
內建功能 1.3吋OLED顯示螢幕
可程控A、B按鈕
電源反接保護
連接埠 相容micro:bit 金屬排插
尺寸
51.5 x 51.5 mm



【使用說明】

  • 首先下載並解壓縮BlocklyDuino V3 主程式,測試用版本是下載blocklyduino-3.0.312b-win64-ide.zip,連結請點:
  • 網站連結
  • 將本Github上的檔案全部下載到自己的電腦,點選綠底白字的Clone or download,再點選Download ZIP。
  • 將擴充程式.zip解壓縮,並將arduino-1.8.5 與package.nw 兩資料夾連同內部檔案直接複製到BlocklyDuino3 資料夾內並覆
    蓋檔案,即可在積木欄內看到MoonCar(登月小車)欄位。



【使各功能簡要範例說明】
範例程式在example資料夾,打開BlocklyDuino3 並按下右上角有個資料夾圖案(開啟),找到想要開啟的範例程式即可打開。
範例程式名稱對應的功能如下:

  • AB_button - A按鈕與B按鈕的使用
  • Avoidance - 超音波距離感測器避障
  • IR_read - 紅外線遙控器訊號讀取
  • IR_send - 紅外線訊號發送
  • LinkIt_Remote - 手機APP LinkIt Remote 遙控
  • OLED - OLED螢幕顯示文字
  • RGB_LED - 魔幻LED使用方式
  • color_sensor1 - 顏色感測器讀取RGB顏色通道
  • color_sensor2 - 顏色感測器紀錄顏色與比對
  • face_OLED - OLED顯示表情(共9種)
  • line_follower - 循線(黑色線)範例
  • motor_control1 - 移動控制(方法1)
  • motor_control2 - 移動控制(方法2)

範例程式參考連結

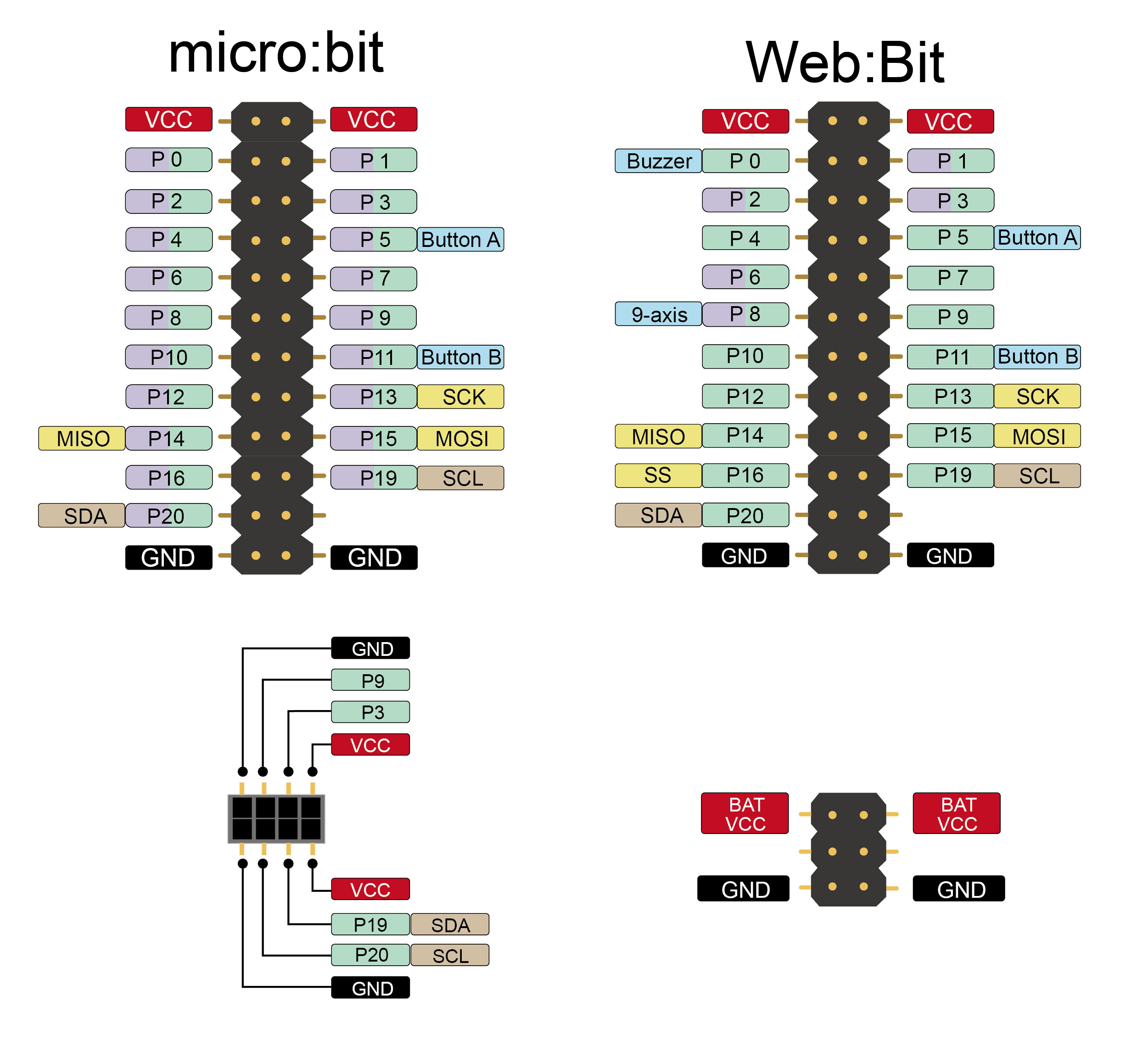

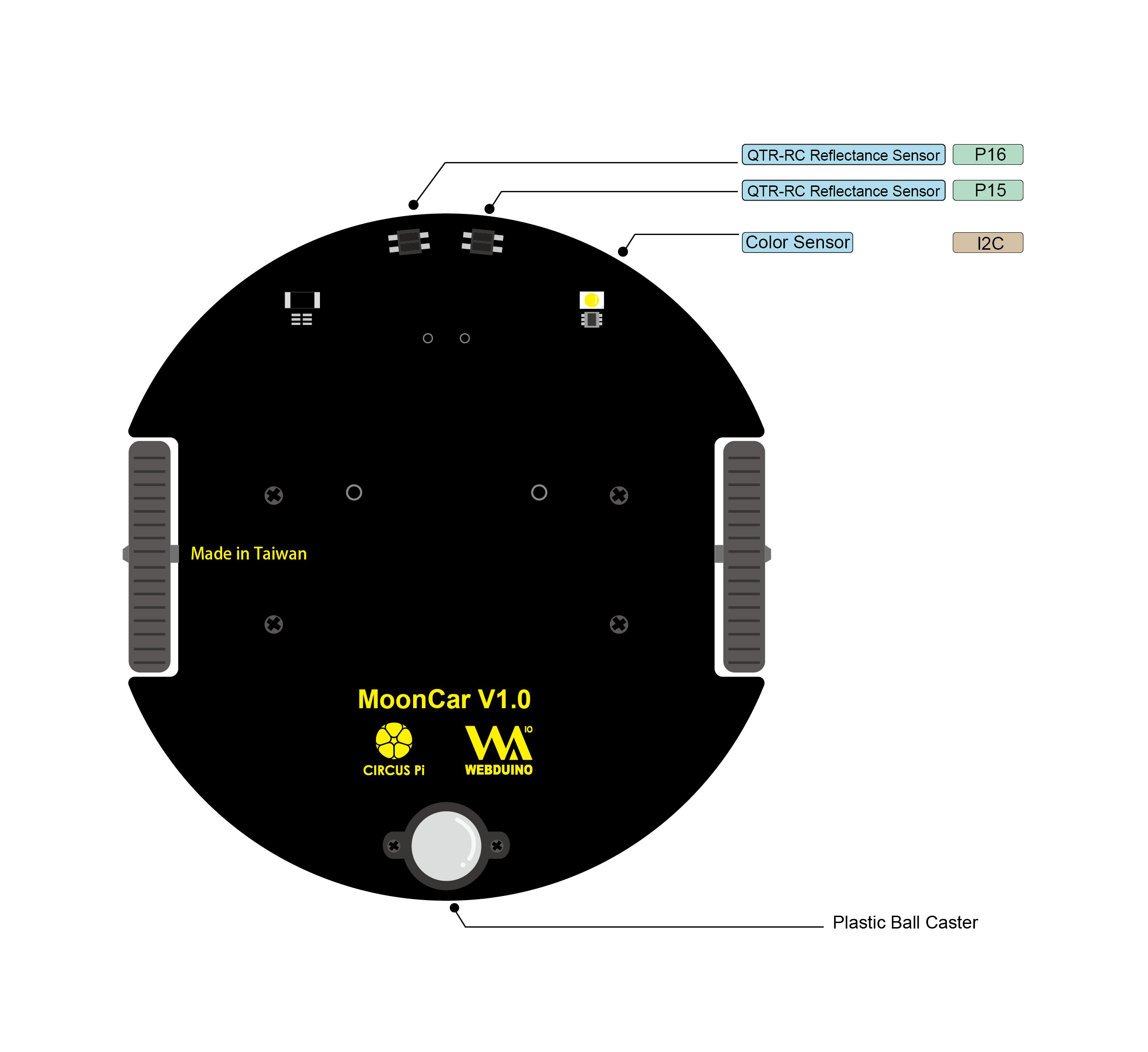

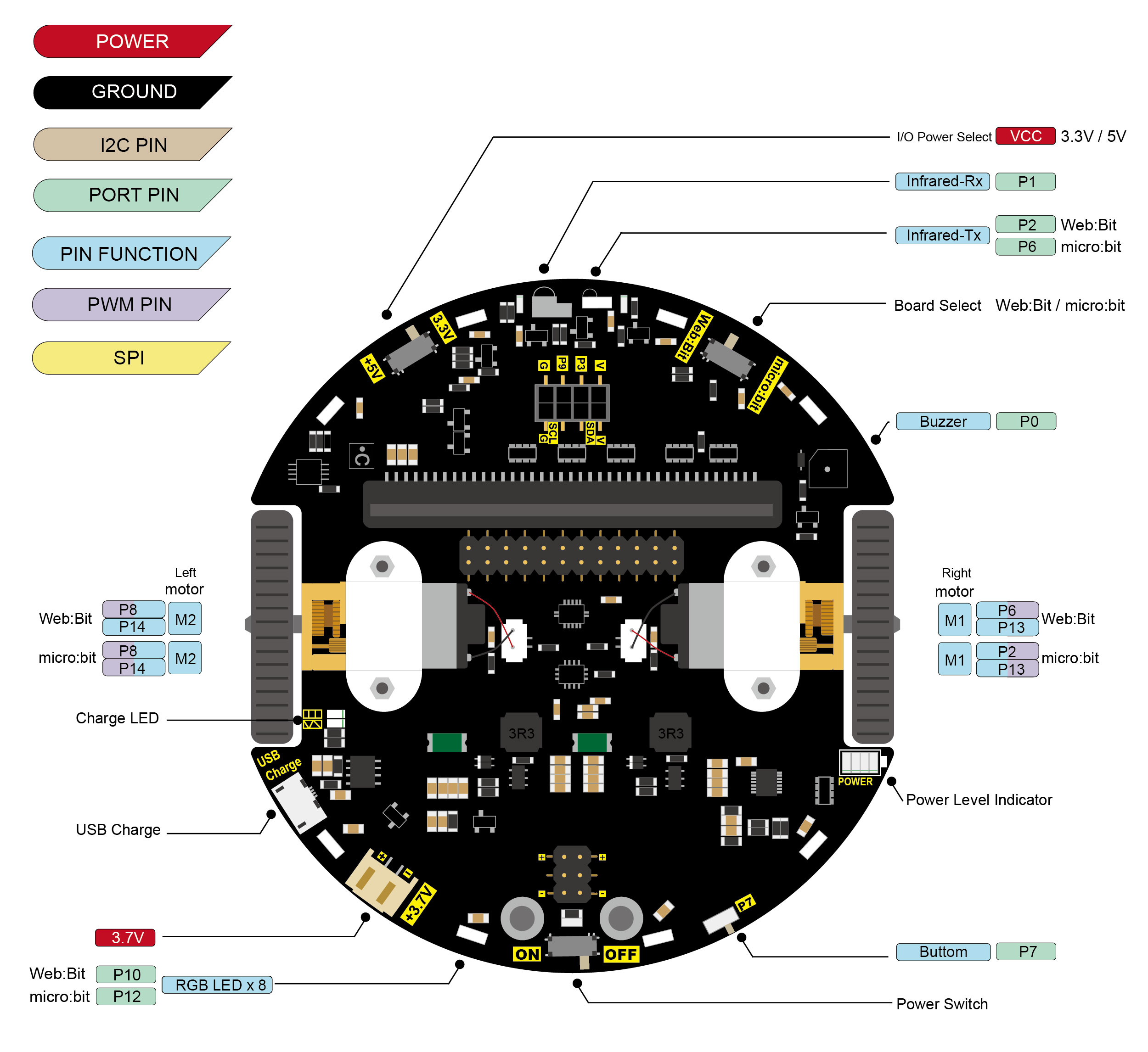

腳位圖





文件下載連結

教學文章

micro:bit 登月計畫 – 單元(一) 探索

micro:bit 登月計畫 – 單元(二) 漫步月球

micro:bit 登月計畫 – 單元(三) 魔幻色彩

micro:bit 登月計畫 – 單元(四) 路徑導航

micro:bit 登月計畫 – 單元(五) 未知探險

micro:bit 登月計畫 – 單元(六) 訊息感知

micro:bit 登月計畫 – 單元(七) 隔空傳訊

micro:bit 登月計畫 – 單元(八) 顏色辨識

更多文章,歡迎至CIRCUS Pi官方網站詳閱

出貨清單
  • MoonCar 主板 x1
  • Circus 7697 x1
  • 7697:bit breakout 擴展板 x1
  • 單格置物盒 x1
  • HC-SR04P 超聲波測距 模組 x1
  • Micro USB 傳輸線 1米x1
  • 顏色辨識色塊 x 1組
  • 登月軌道膠帶 x1

●若有教育訓練及相關需求,可來信洽詢。business@icshop.com.tw
