Circus 7697D 雙頻 Wi-Fi 2.4G/5G 藍牙 IoT 開發板 (相容 LinkIt 7697)【贈 USB線】

搭載 MT7697D 的雙頻 Wi-Fi＋BLE 物聯網開發板，相容 LinkIt 7697
Cortex-M4 192MHz｜Wi-Fi 802.11 b/g/n 2.4G/5G｜Bluetooth 4.2 LE｜352KB RAM／4MB Flash｜48x26mm
支援 Arduino IDE 與 BlocklyDuino；贈 USB to Micro USB 傳輸線

全店，滿千免運優惠(限郵寄和超商純取貨)

指定商品，主板加贈USB to Micro USB 傳輸線

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

查看更多收起內容

NT$688

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

CIRCUS Pi｜Circus 7697D 雙頻物聯網開發板

Circus 7697D 雙頻 Wi-Fi 2.4G／5G＋BLE 物聯網開發板（相容 LinkIt 7697）

Circus 7697D 是完全相容 LinkIt 7697 的物聯網開發板，在原有 Wi-Fi 與 BLE 4.2 藍牙功能之外，新增 5GHz Wi-Fi 頻段，干擾更少、連線速度更快。搭載 ARM Cortex-M4（FPU）192MHz 處理器、 352KB RAM 與 4MB Flash，提供 UART、I2C、SPI、I2S、PWM、ADC 等完整周邊介面，支援 Arduino IDE 與 BlocklyDuino 積木程式。原本使用 LinkIt 7697 的程式、擴充板與教材可直接沿用，是 LinkIt 7697 停產後的最佳替代方案，適合 IoT 專題、智慧家居與 STEAM 教學。

相容 LinkIt 7697 2.4G／5G 雙頻 Wi-Fi BLE 4.2 Cortex-M4 192MHz Arduino／BlocklyDuino 贈 USB 線

2.4G／5G雙頻 Wi-Fi

BLE 4.2低功耗藍牙

192MHzCortex-M4 FPU

4MBFlash 快閃記憶體

Circus 7697D 有什麼特色？

新增 5GHz 雙頻 Wi-Fi

支援 2.4G／5G 雙頻，5GHz 頻段干擾較少、速度更快，教室多人同時連線也更穩定。

完全相容 LinkIt 7697

相同 48 × 26 mm 尺寸與腳位，原有 LinkIt 7697 程式、擴充板與教材可直接沿用。

Wi-Fi＋BLE 雙無線

同時具備 Wi-Fi 與 BLE 4.2，可連雲端也可與手機 App 藍牙連線；BLE 在 iOS 裝置上最大傳輸單元可達 160 bytes。

積木與程式碼都能寫

支援 BlocklyDuino 圖形化積木與 Arduino IDE，從入門到進階專題皆適用，並支援 FreeRTOS。

板上配置與腳位圖

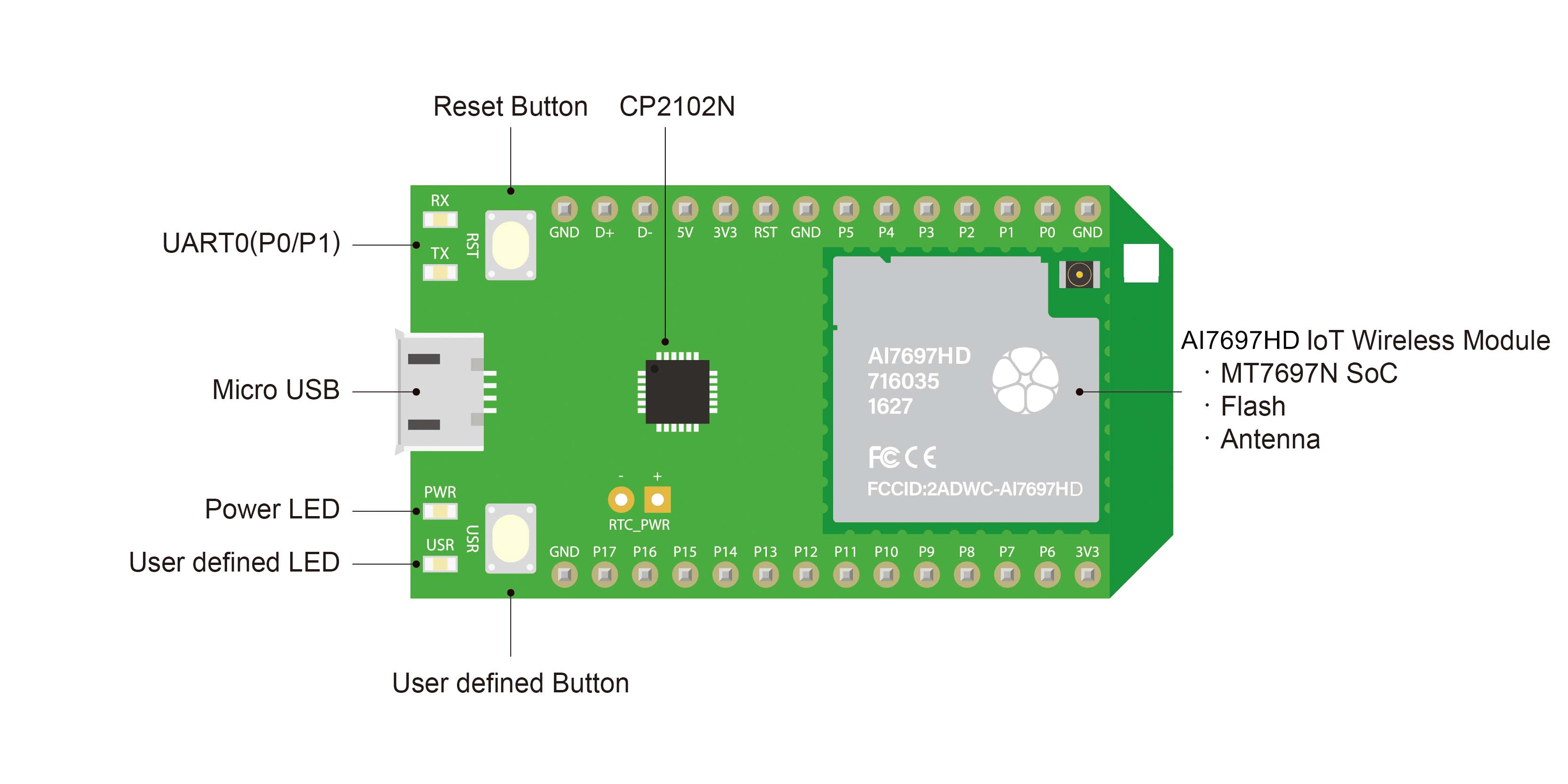

Circus 7697D 雙頻物聯網開發板板上配置 Reset 按鈕 Micro USB CP2102N

板上配置：Reset 按鈕、User 按鈕、Power／User LED、UART0 指示燈、Micro USB、CP2102N

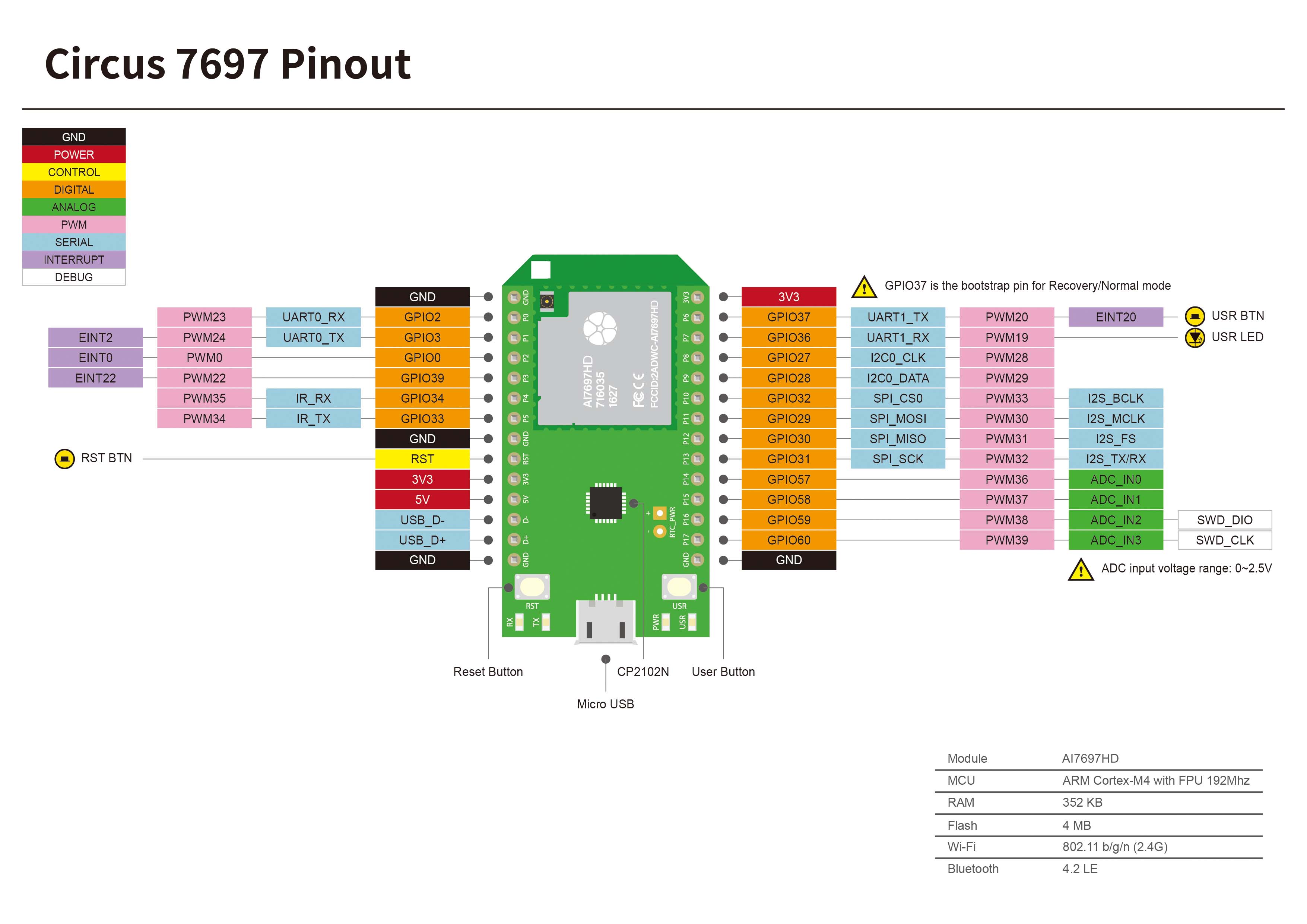

Circus 7697D 腳位圖 Pinout GPIO PWM UART I2C SPI ADC

腳位圖（Pinout）：GPIO、PWM、UART、I2C、SPI、I2S、ADC 腳位對應

腳位使用提示：
ADC 輸入電壓範圍為 0～2.5V，請勿直接輸入 3.3V 或 5V 訊號；GPIO37 為開機模式腳位（Recovery／Normal），接線時請避免占用。

商品規格

規格項目	規格內容
處理器	ARM Cortex-M4（含 FPU）192MHz
RAM／Flash	352 KB／4 MB
Wi-Fi	802.11 b/g/n（2.4G／5G 雙頻）
藍牙	BLE 4.2
尺寸	48 × 26 mm
工作電壓	3.3V
輸入電壓	5V（Micro USB）
USB 轉 UART	CP2102N
周邊介面	GPIO × 18、UART × 2、I2C × 1、SPI × 1、PWM × 18、EINT × 4、ADC × 4（0～2.5V）、IrDA × 1、I2S × 1
除錯介面	SWD × 1
開發環境	Arduino IDE、BlocklyDuino、FreeRTOS
相容性	相容 LinkIt 7697（腳位、尺寸、程式）

開發板硬體配置

RST 按鈕：按下即重新啟動開發板
USR 按鈕：板上內建的使用者輸入按鈕
UART RX LED：序列埠傳資料到板子時閃爍
UART TX LED：序列埠傳資料到電腦時閃爍
Micro USB：連接電腦，用於上傳程式與序列埠監看

適合哪些應用？

智慧家居

家電控制、家庭自動化與 Wi-Fi 遠端監控。

IoT 雲端專題

透過 2.4G／5G Wi-Fi 將感測資料上傳雲端平台。

BLE 藍牙應用

與手機 App 連線，製作遙控車、穿戴裝置等專題。

STEAM 教學

BlocklyDuino 積木程式降低入門門檻，適合各級學校程式課程。

出貨內容

Circus 7697D 雙頻 2.4G／5G 開發板（相容 LinkIt 7697）× 1
USB to Micro USB 傳輸線 × 1（贈品）

常見問題 FAQ

原本寫給 LinkIt 7697 的程式可以直接用嗎？

可以。Circus 7697D 相容 LinkIt 7697，Arduino IDE 與 BlocklyDuino 的程式及擴充板皆可沿用。

要使用 5GHz Wi-Fi 需要另外設定嗎？

需要安裝 CIRCUS Pi 提供的「5G Wi-Fi 連線函式庫」，下載連結與教學請見下方「文件與教學資源」。

Circus 7697D 和 LinkIt 7697 差在哪裡？

兩者處理器、記憶體、腳位與尺寸相同，Circus 7697D 額外支援 5GHz Wi-Fi 頻段；LinkIt 7697 已停產，Circus 7697D 為目前的替代選擇。

ADC 可以量 3.3V 或 5V 的電壓嗎？

不行，ADC 輸入範圍為 0～2.5V，量測更高電壓時請先以分壓電路降壓。

文件與教學資源

BlocklyDuino 使用教學 Arduino IDE 使用教學 5G Wi-Fi 連線函式庫 LinkIt 7697 BlocklyDuino 使用指南 MT76x7 燒錄工具

※ 本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
