Arduino PM2.5 空氣品質感測 DIY 套件包

空氣品質感測是個很受歡迎的主題，可用於多種應用場景，例如室內和室外的空氣品質監測、健身房、辦公室、學校等公共場所的空氣品質監控等。
市面上與空氣相關的感測器也不少，其中以攀藤科技的 PMS 系列最為經典，提供使用者很多選擇 PMS3003、PMS5003、PMS7003……等。
Arduino PM2.5 空氣品質感測 DIY 套件以 Arduino UNO R3 為控制器板，搭配工程師嚴選的 PMS5003T PM2.5 溫濕度二合一感測器，除了提供懸浮微粒 PM1.0、PM2.5、PM10 檢測之外，還額外多出溫度與濕度的檢測，價格與 PMS5003 相差不多，相當經優質且完整的硬體內容外，更有詳細的組裝說明，搭配專屬的範例程式教學，讓學習者可以簡單且輕鬆完成 Arduino 專案。

組裝與接線說明

1-1. 首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助。

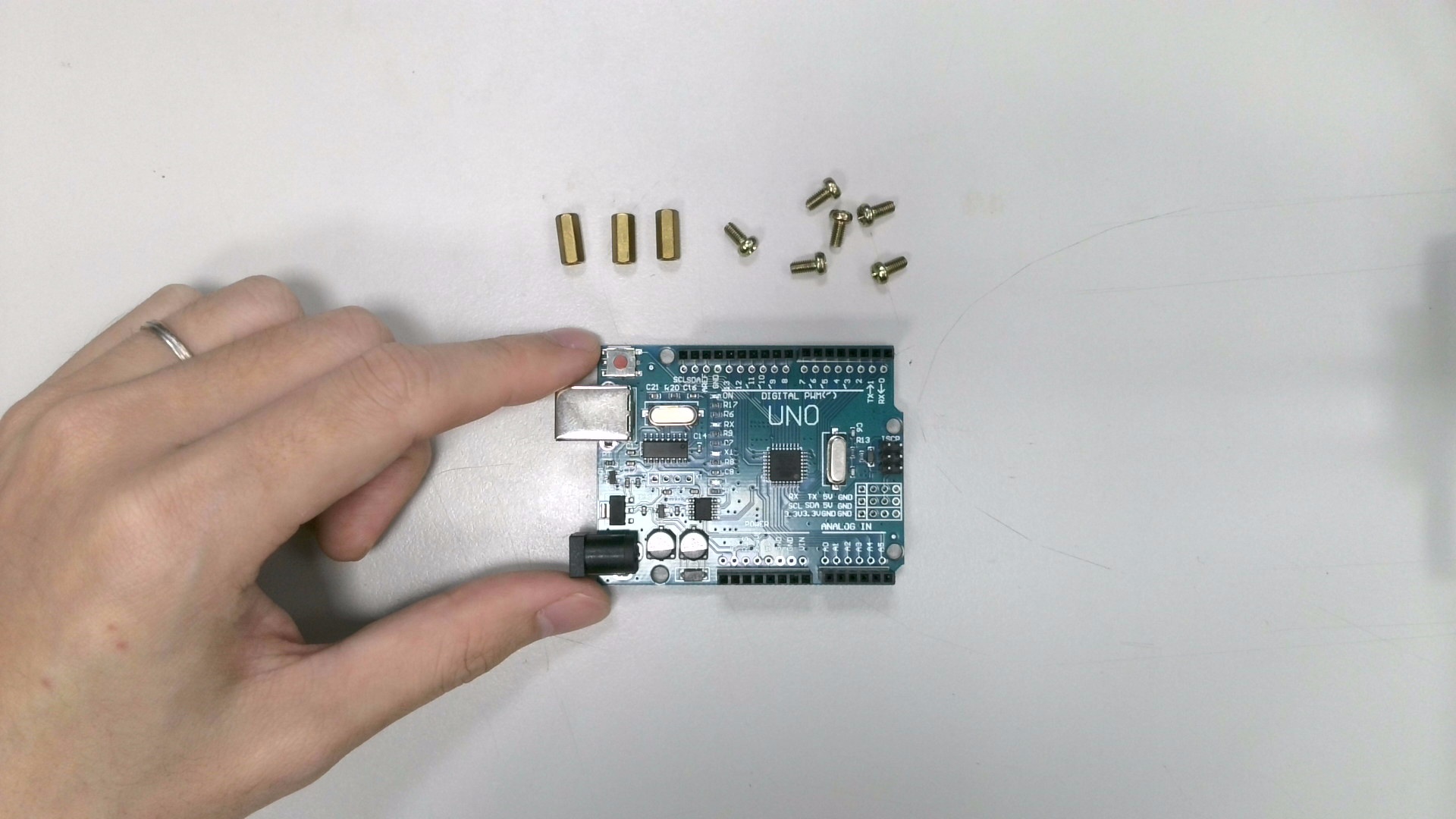

1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。

1-3. 我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

1-4. 安裝示意圖如下，建議使用螺絲起子安裝。

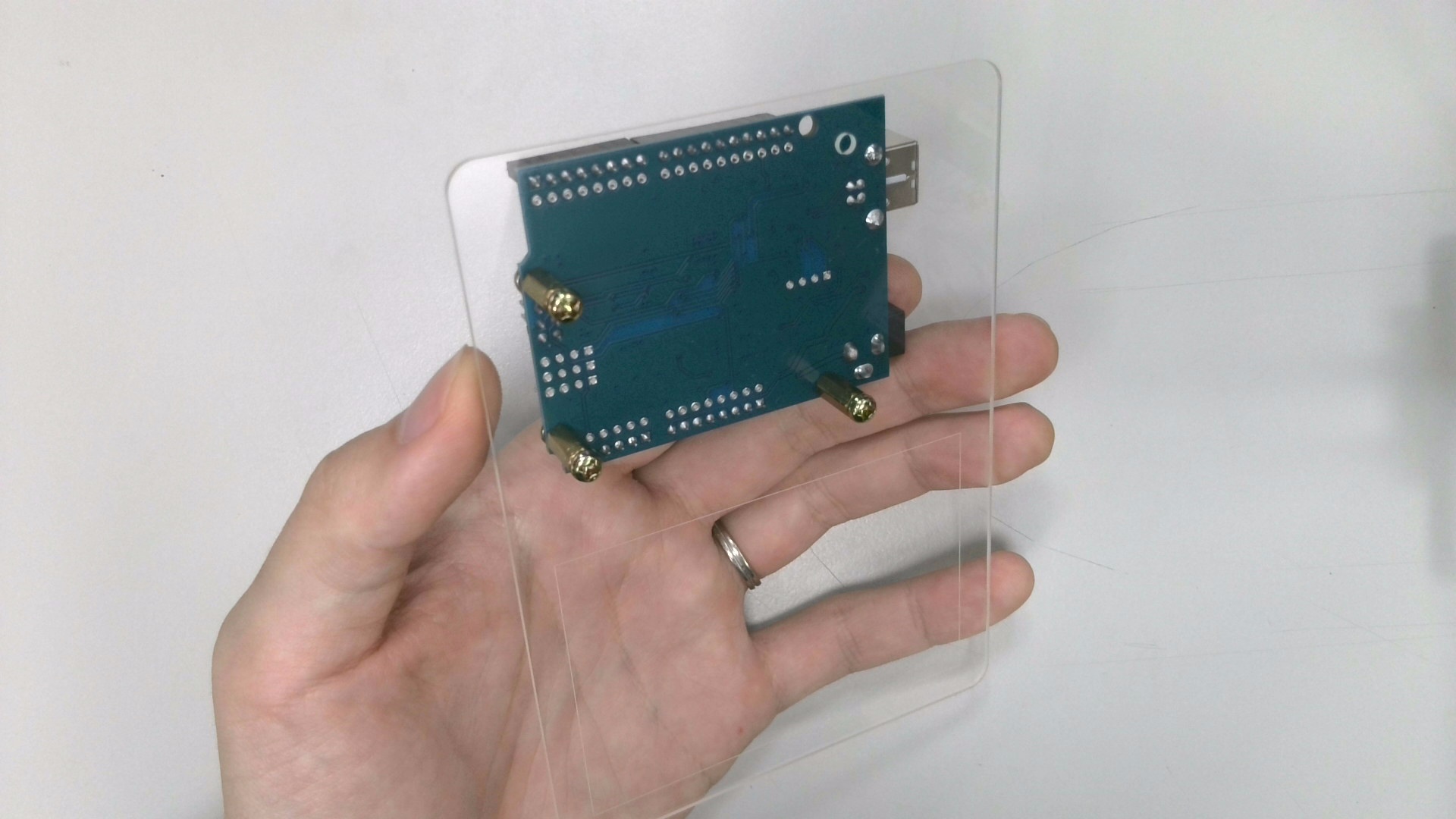

1-5. 接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定。

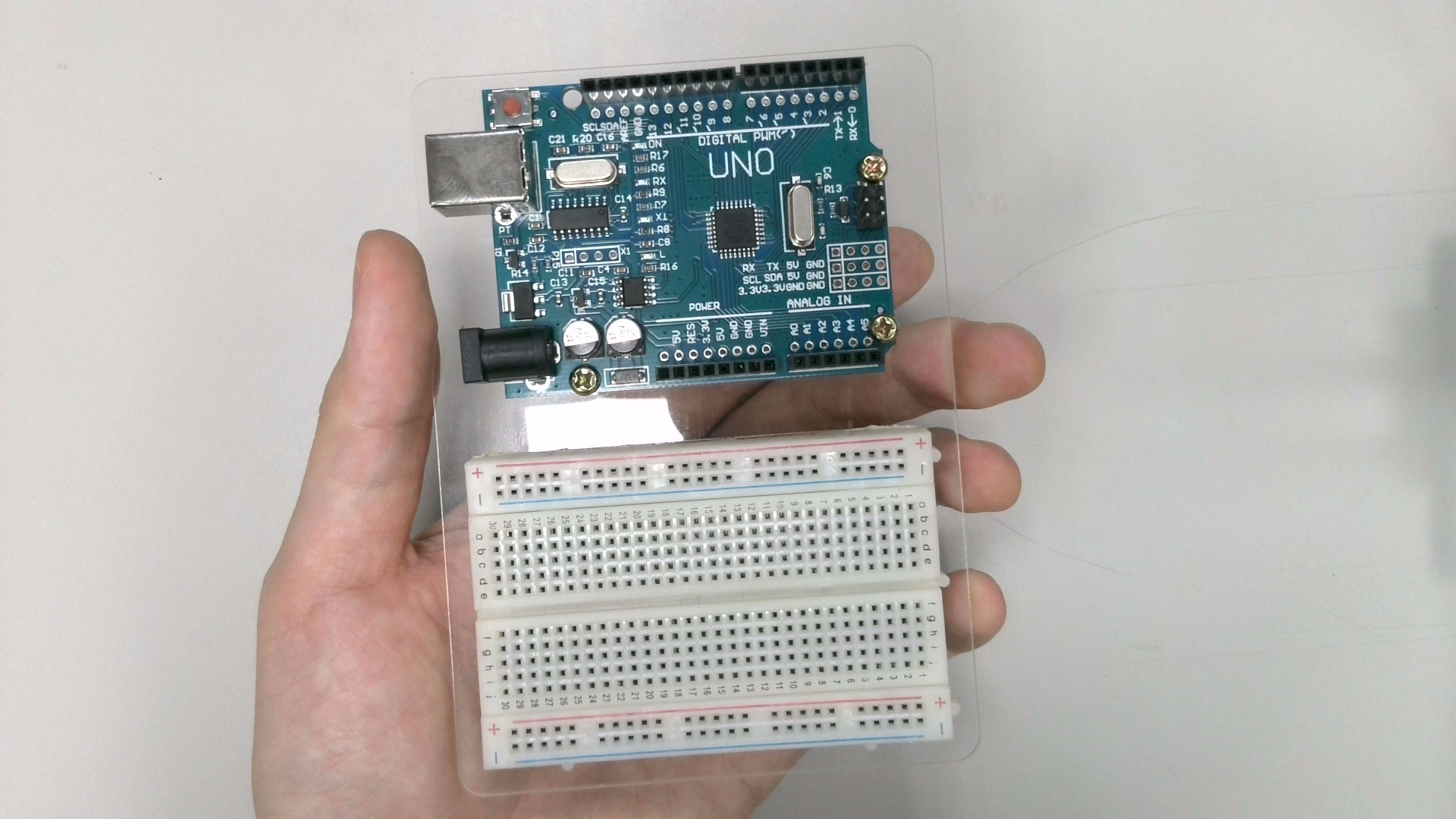

1-6. 接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。

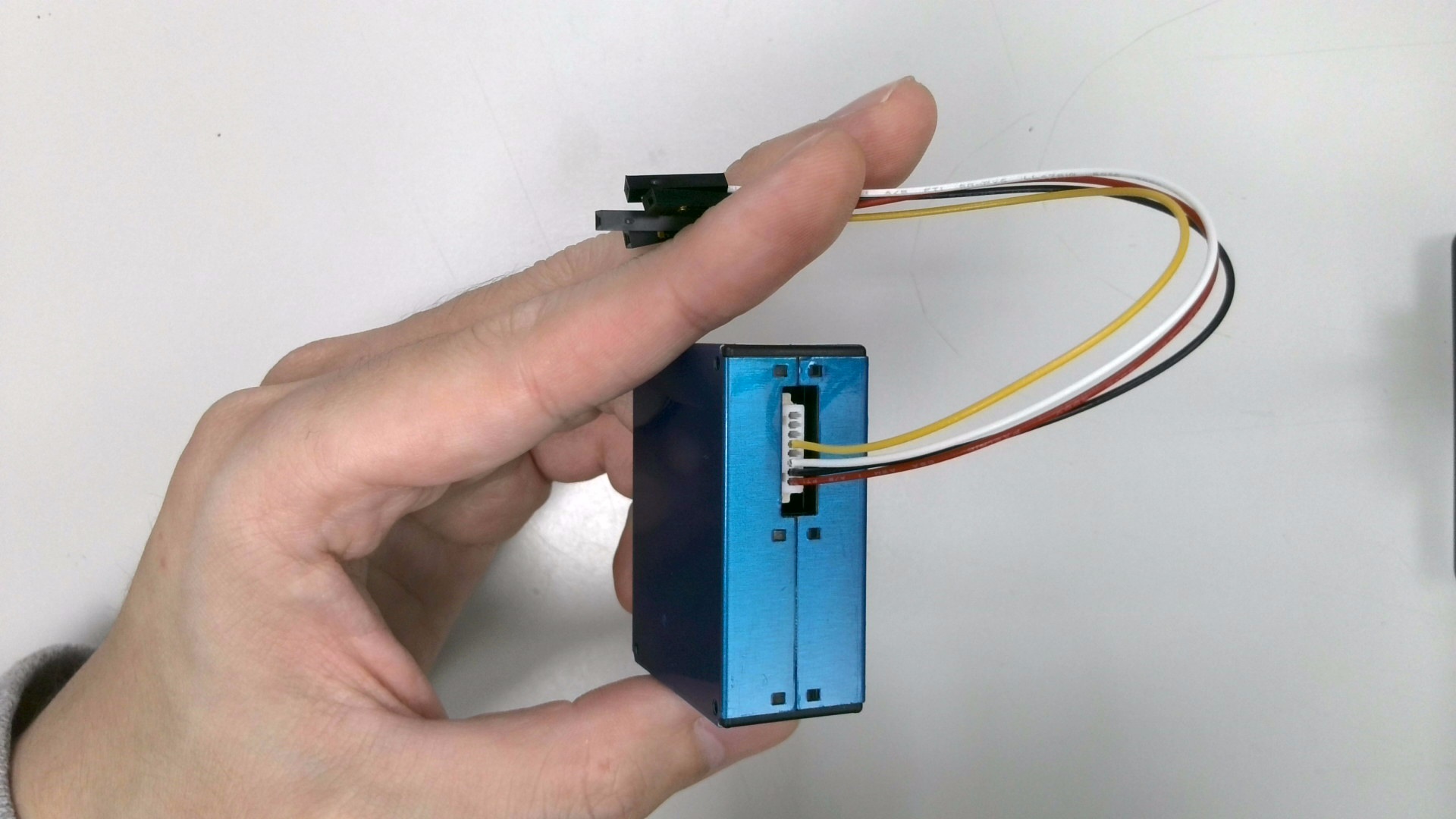

1-7. 拿出「空氣品質感測器」，並將隨附的「連接線」依照插孔位置安裝上去。上。

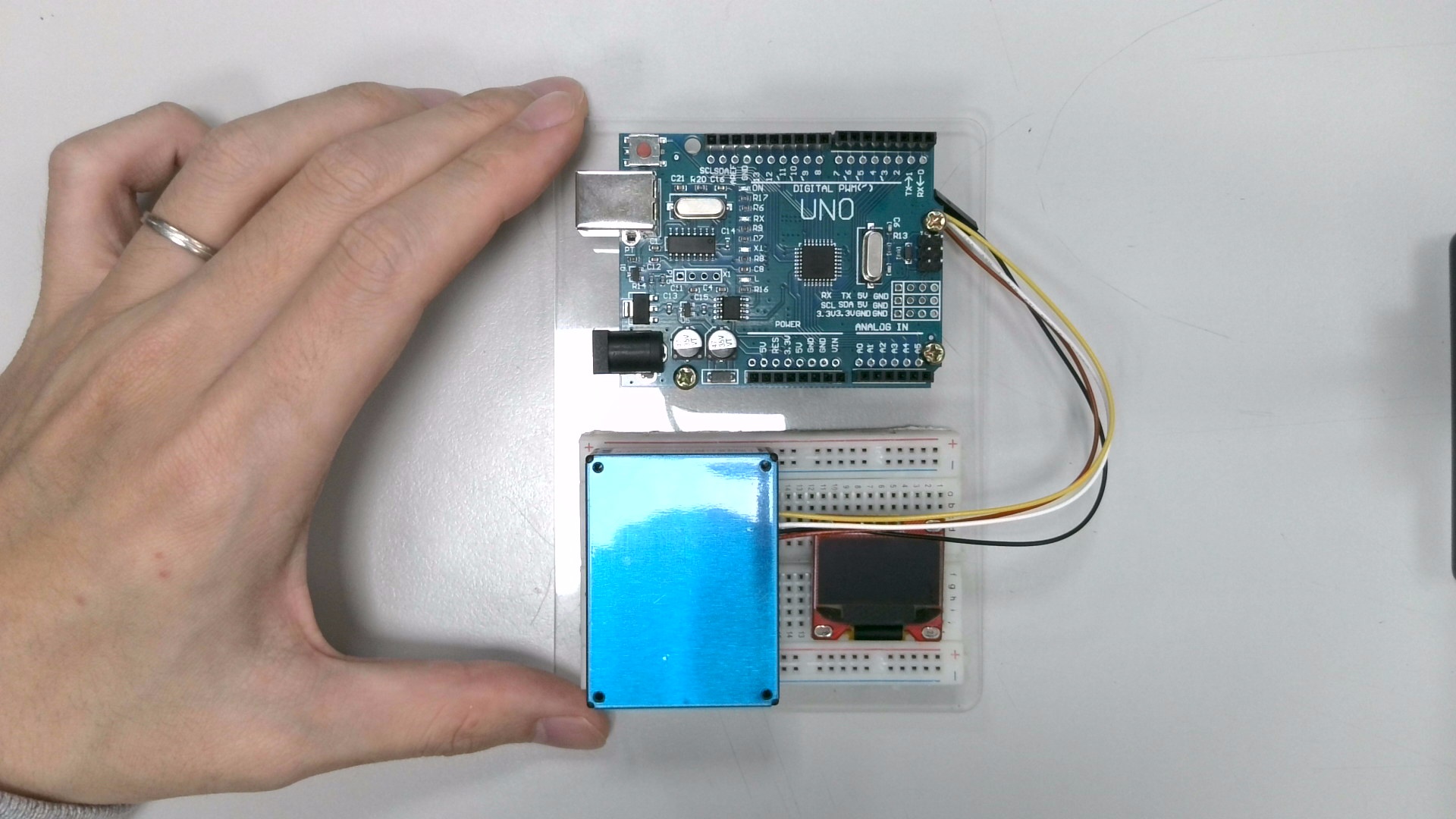

1-8. 拿出「泡棉膠」將「空氣品質感測器」黏在「麵包板」上。

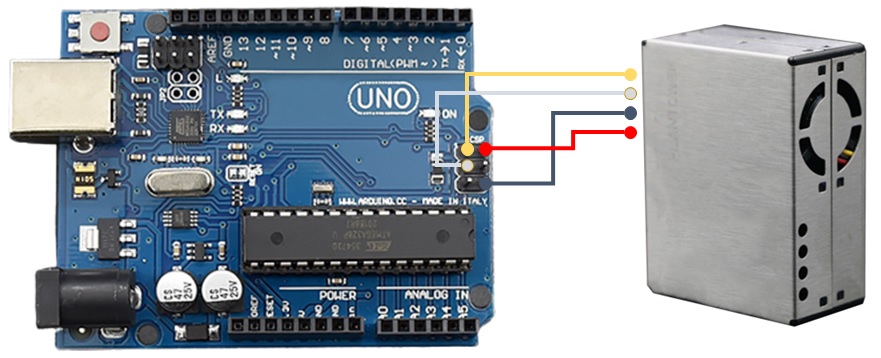

2-1. 準備「彩色杜邦線」並參考下圖連接「空氣品質感測器」。

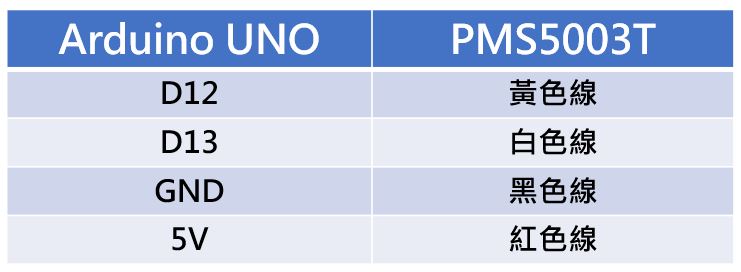

2-2. 空氣品質感測器接線參考表。

2-3. 準備「彩色杜邦線」並參考下圖連接OLED。

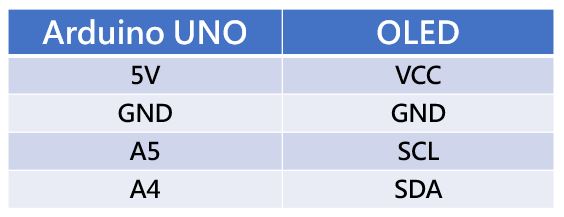

2-4. OLED 接線參考表。

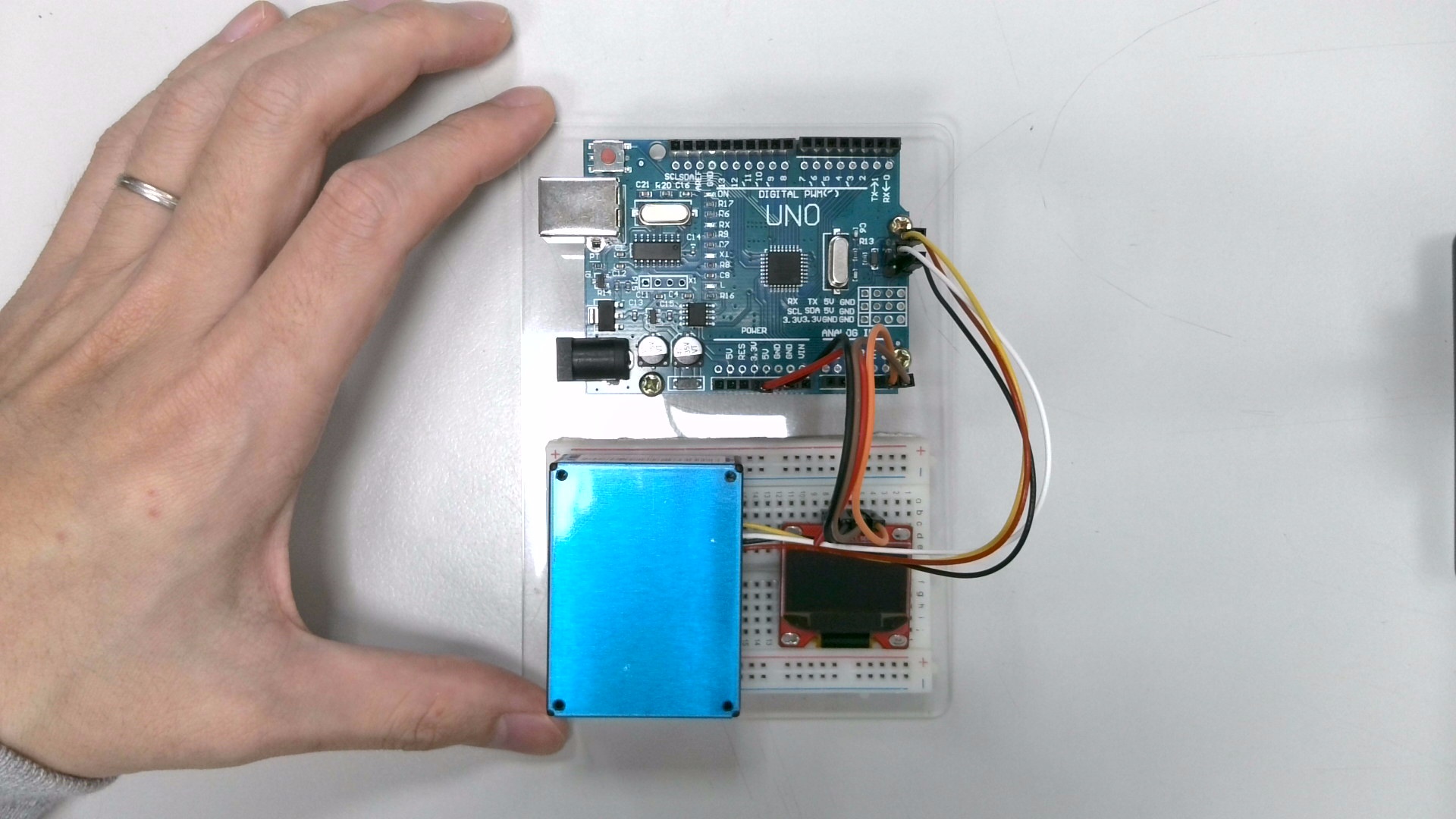

2-5. 完成示意圖。
