商品描述

送貨及付款方式

商品描述

商品簡介

自己 DIY 一個 MP3 音樂播放器聽起來有點複雜，但實際上只要使用模組，就能讓難度大大下降。
Arduino MP3 音樂播放器 DIY 套件包以 Arduino UNO R3 為控制器板，搭配DFPlayer 的 Mini MP3 Player 模組，連接喇叭與按鈕即可變身簡單的播放器，再透過專屬的範例程式，讓學習者實現更多操作。

安裝說明

組裝與接線說明

1. 組裝

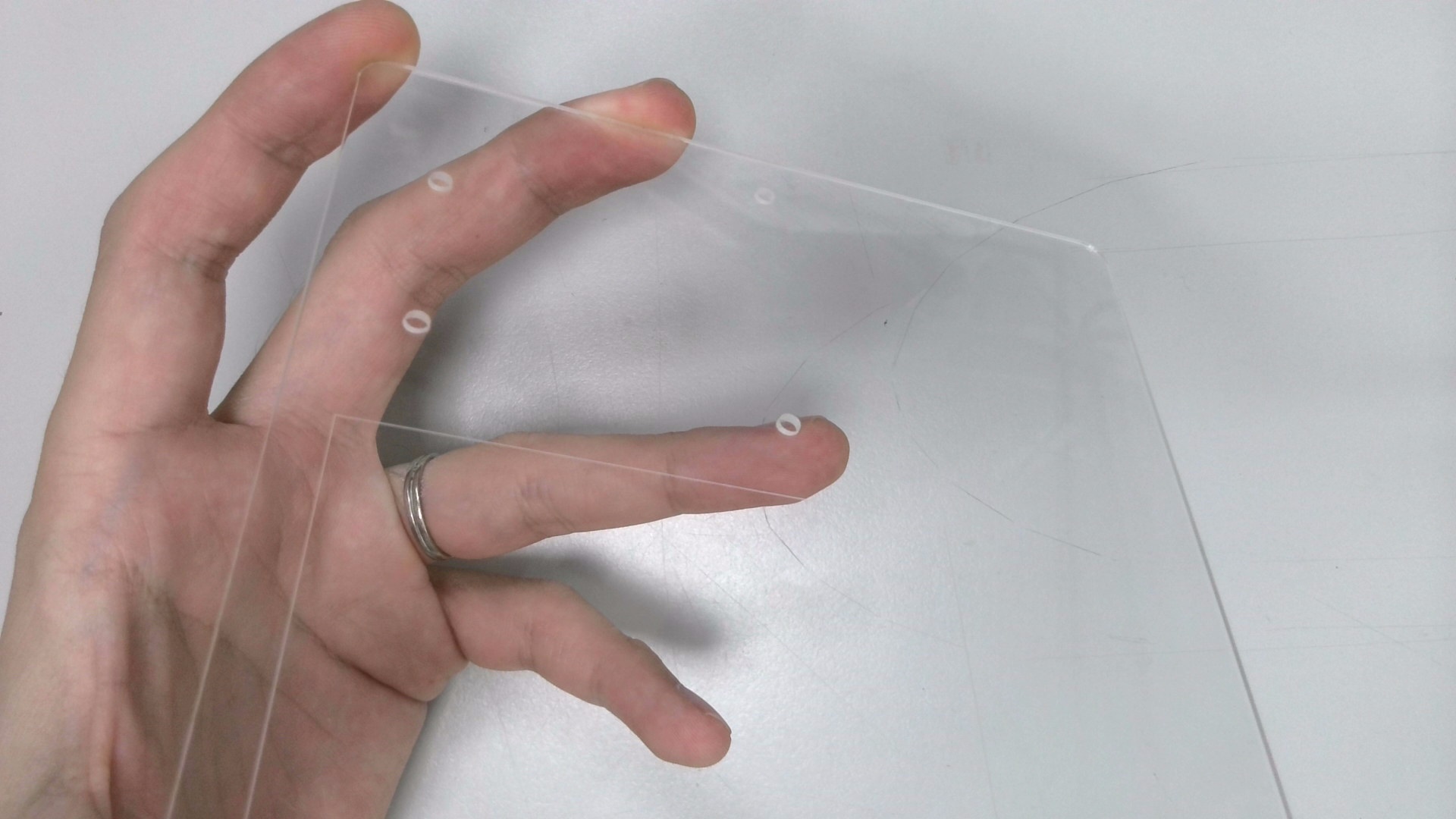

1-1. 首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助。

首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助

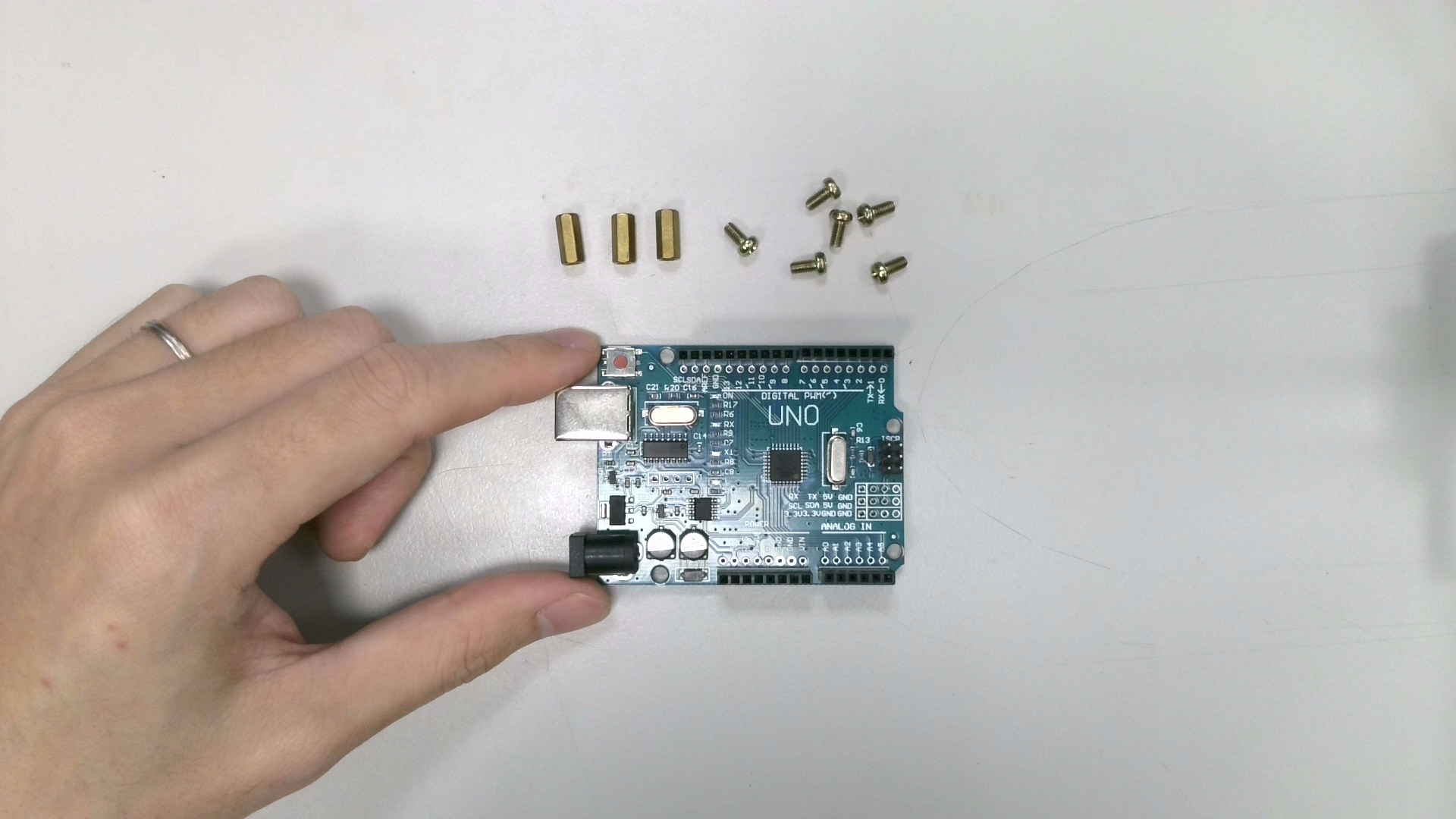

1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。

接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」

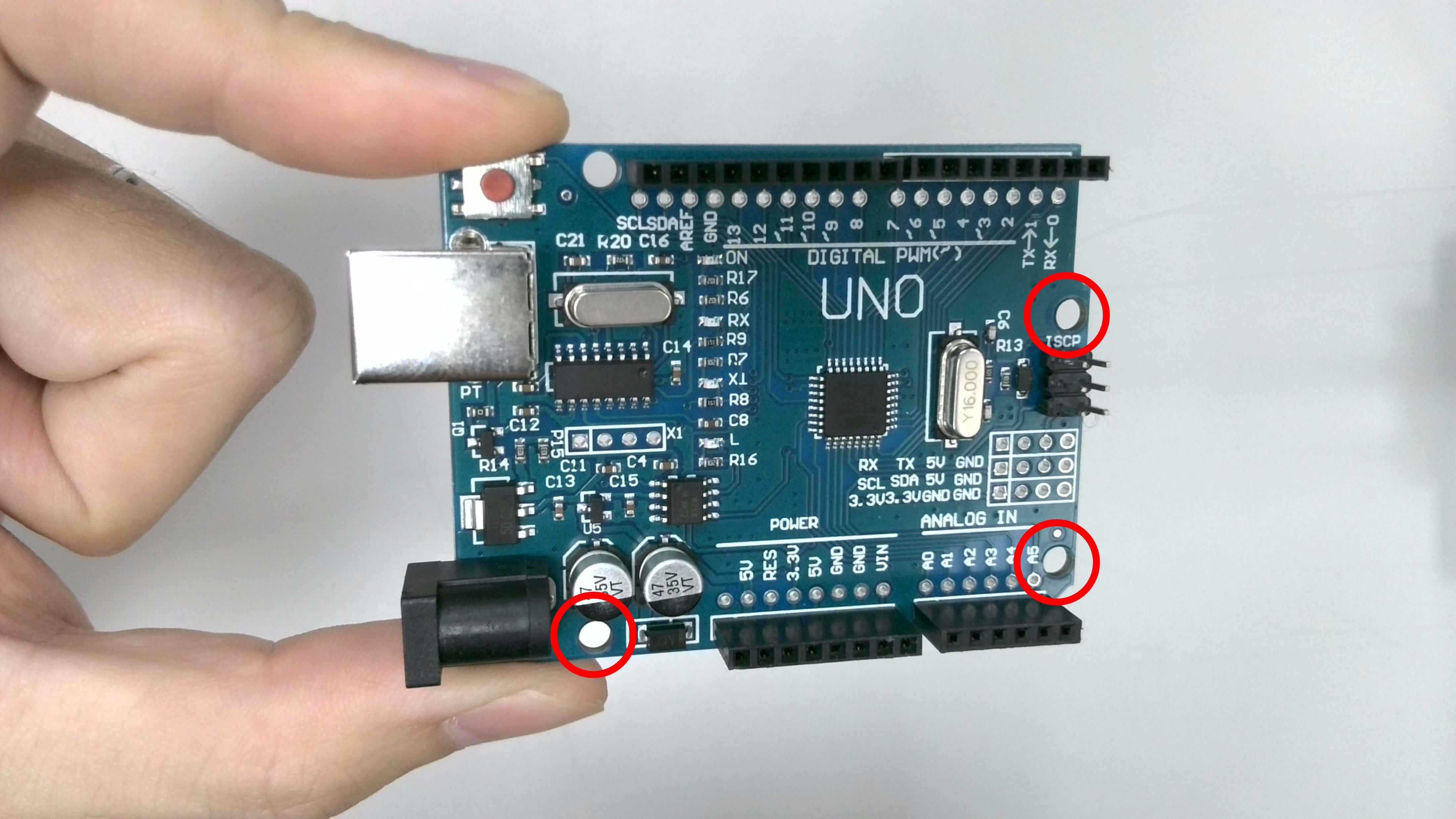

1-3. 我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

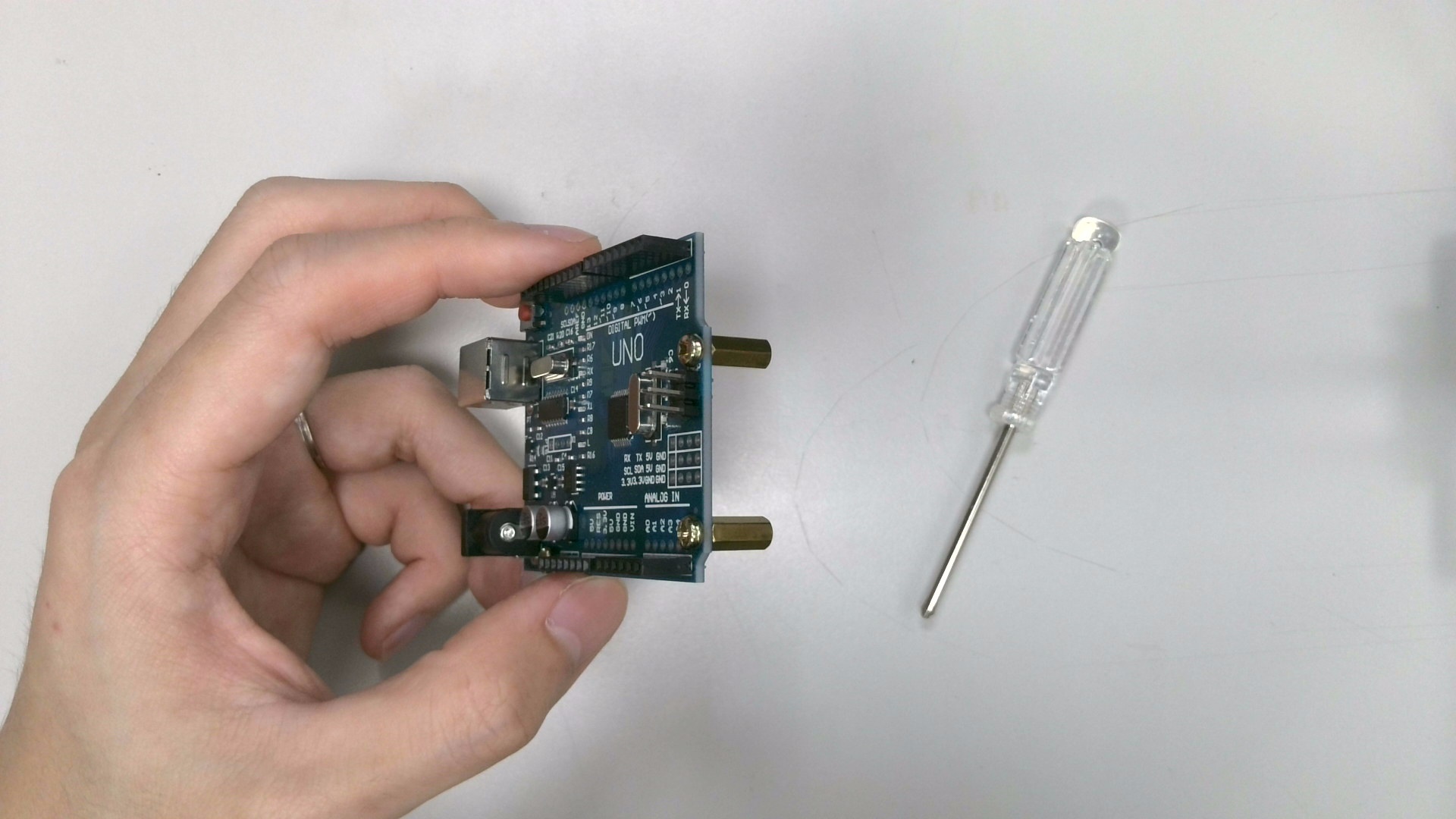

1-4. 安裝示意圖如下，建議使用螺絲起子安裝。

安裝示意圖，建議使用螺絲起子安裝

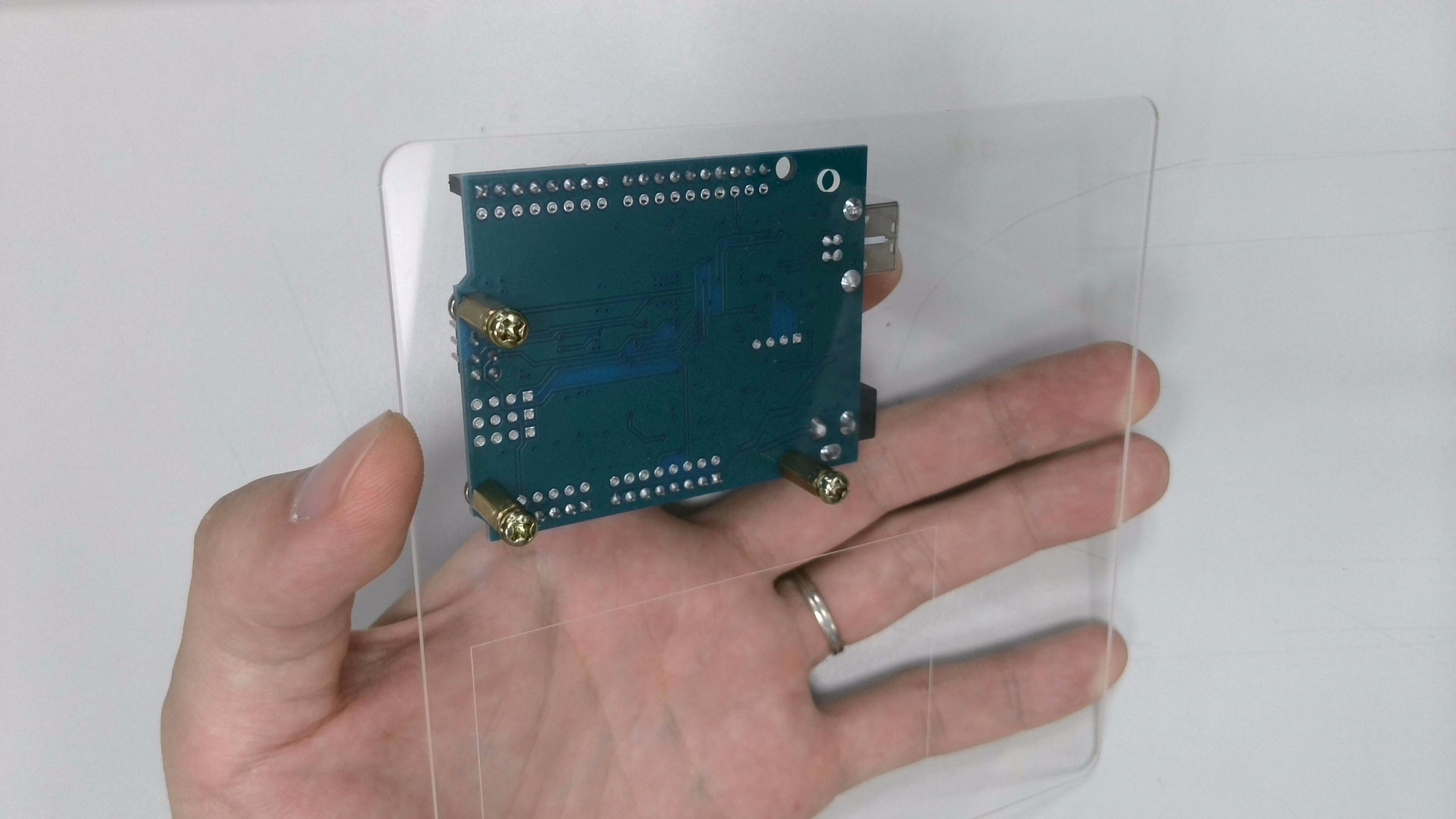

1-5. 接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定。

接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定

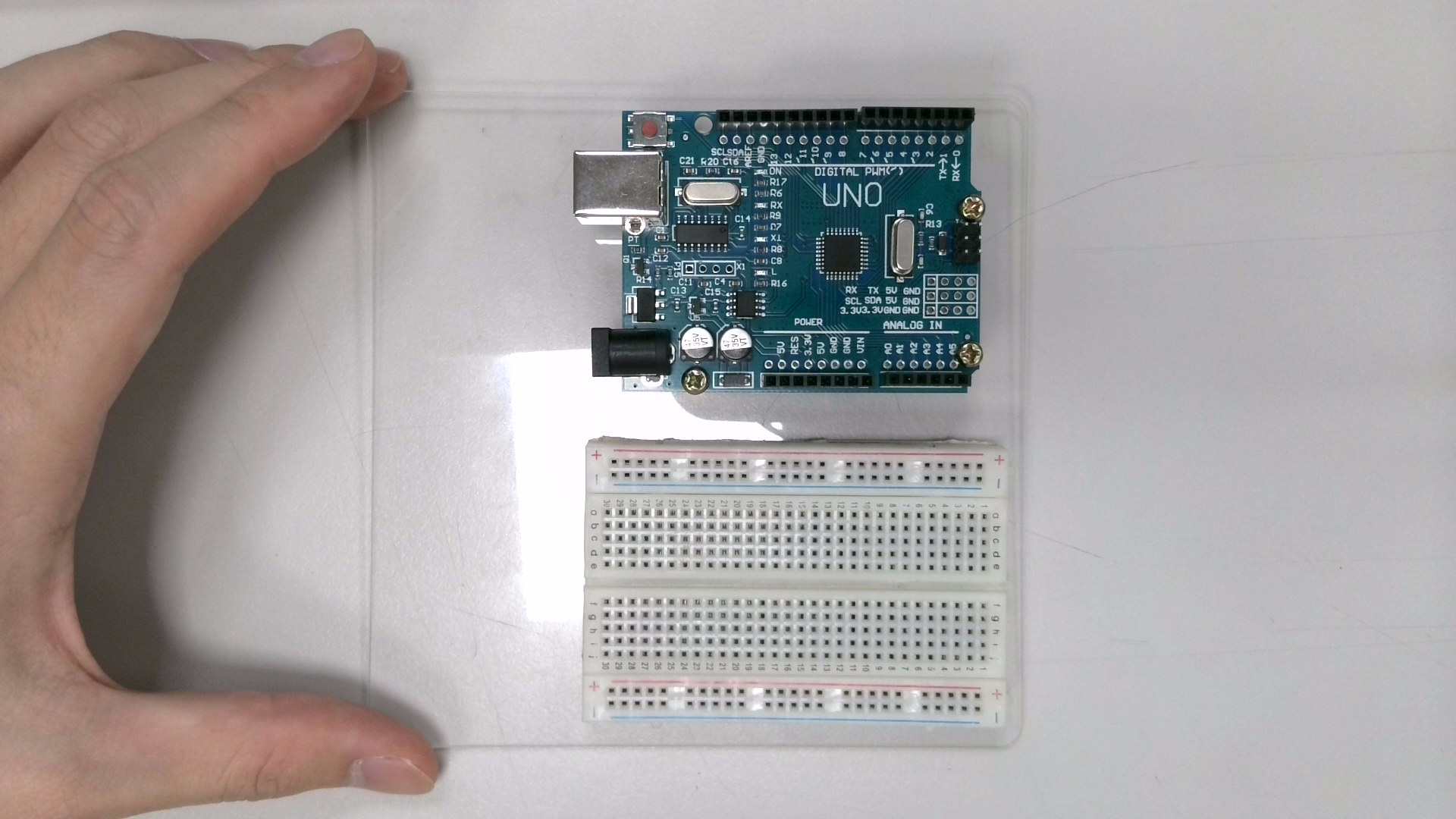

1-6. 接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。

拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置

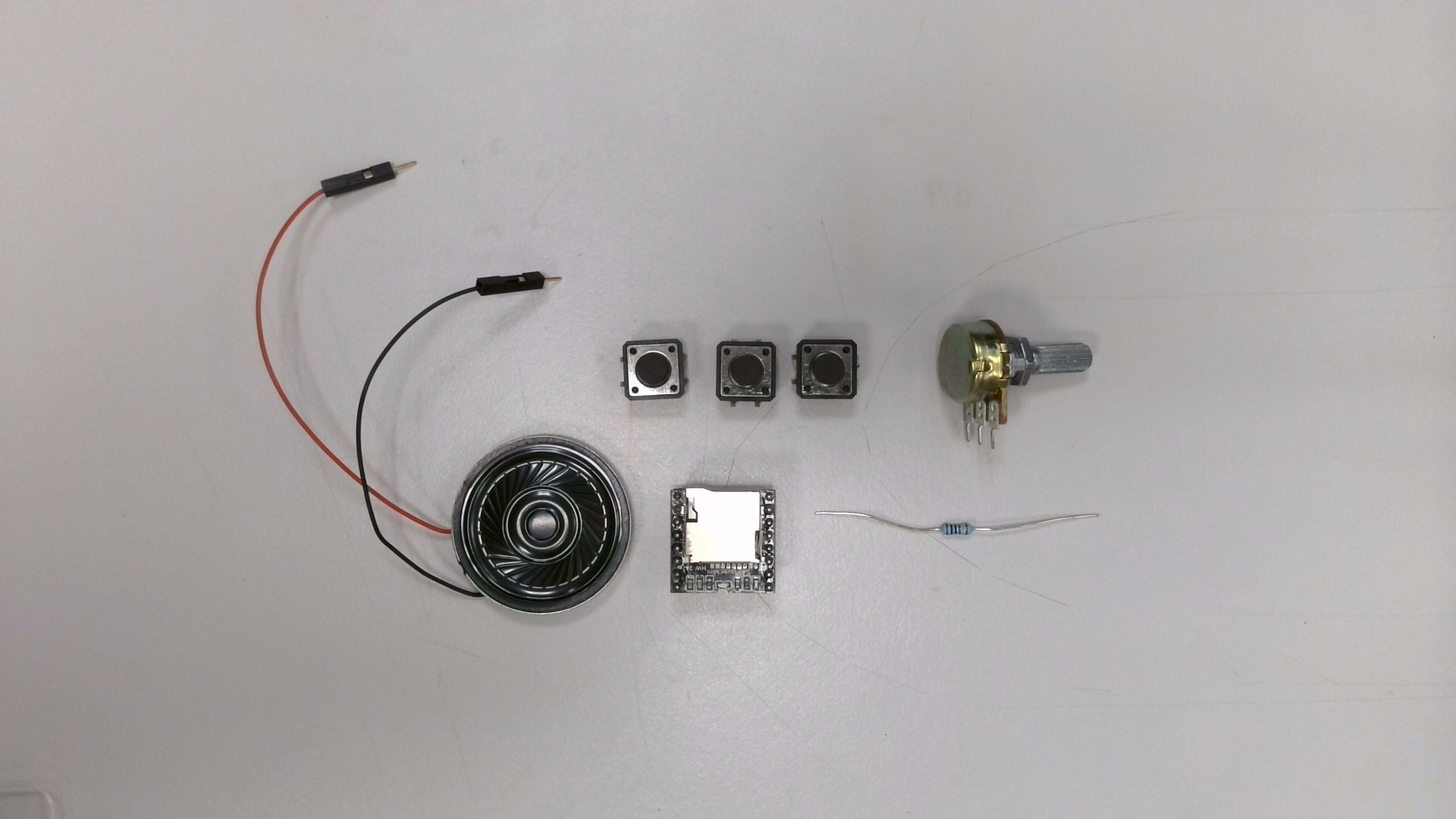

1-7. 準備「喇叭」、「按鈕 x3」、「MP3模組」、「1k電阻」與「10k可變電阻」。

準備「喇叭」、「按鈕 x3」、「MP3模組」、「1k電阻」與「10k可變電阻」。

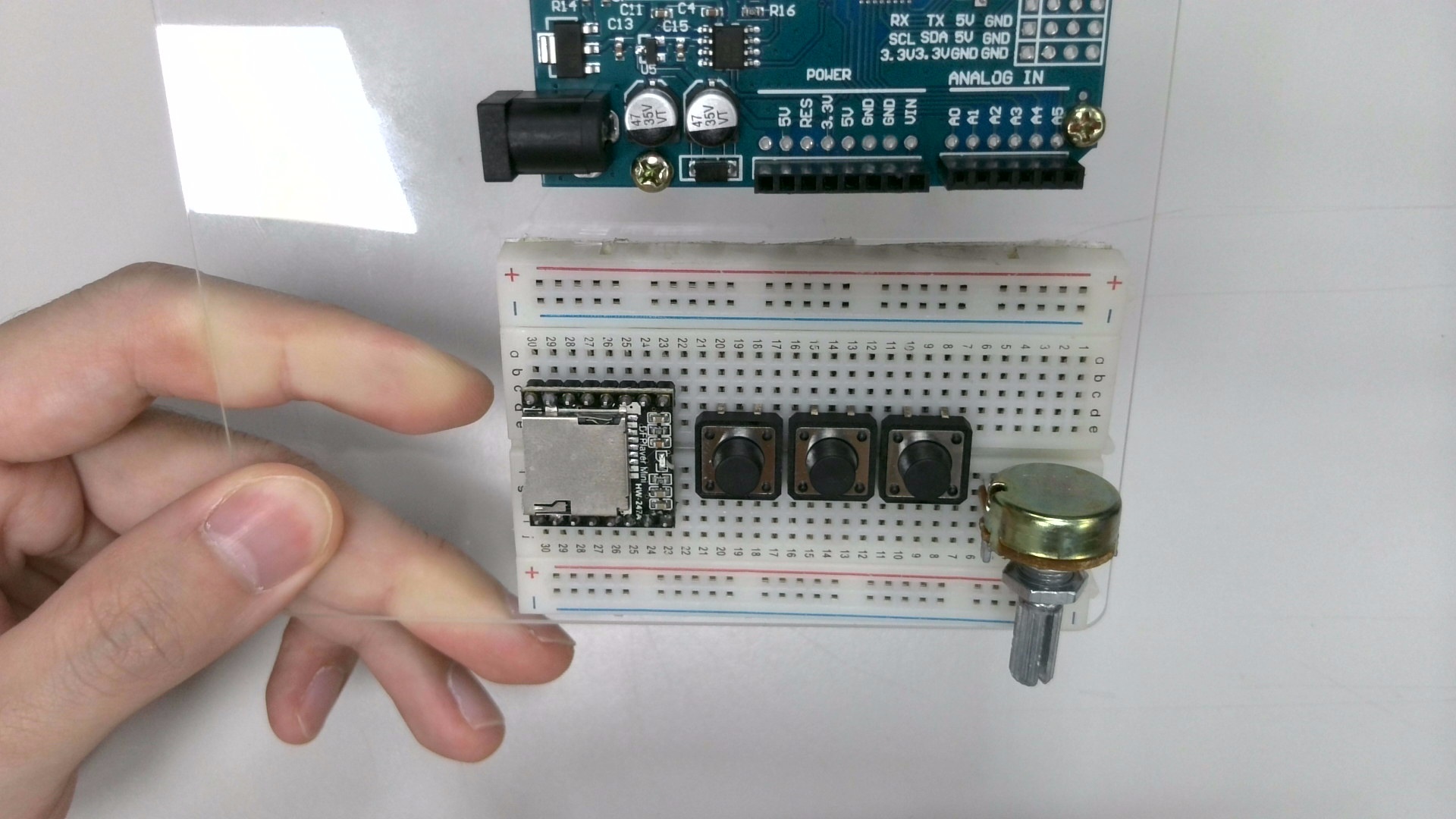

1-8. 將「MP3模組」、「按鈕 x3」與「10k可變電阻」如下圖排列。

將「MP3模組」、「按鈕 x3」與「10k可變電阻」如圖排列

2. 接線說明

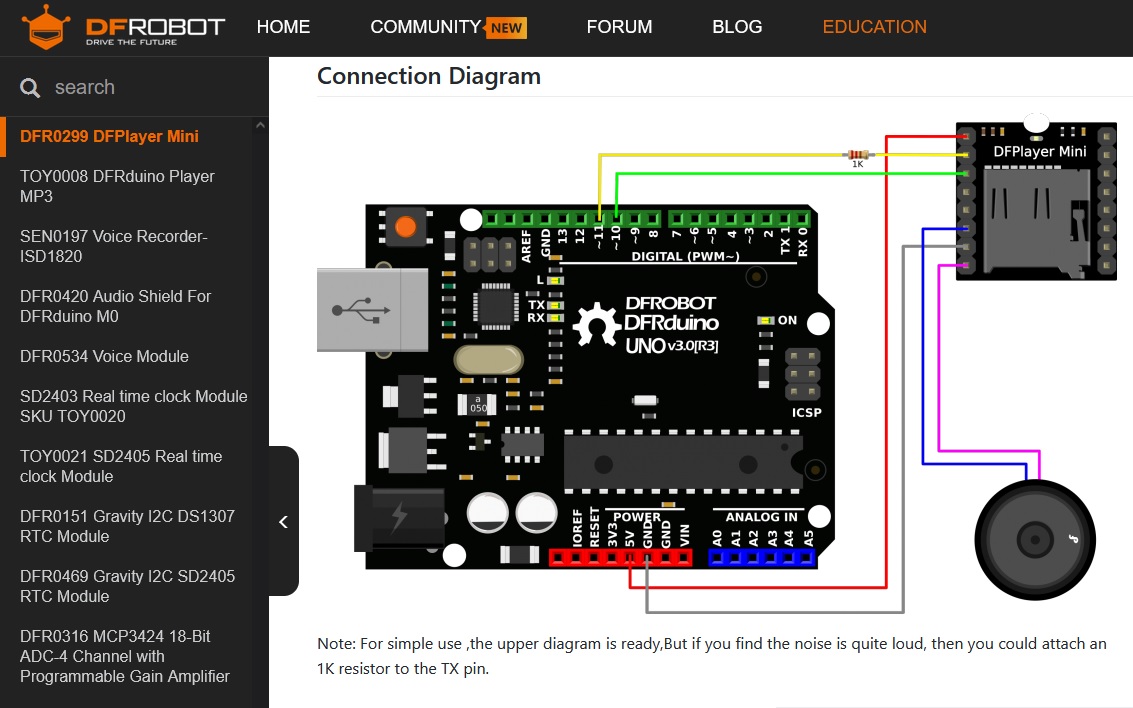

2-1. 讓我們查看原廠 Mini MP3 Player 模組的官方文件，可以看到「喇叭」安裝的位置，以及需要在某個腳位加上「1k電阻」。

讓我們查看原廠 Mini MP3 Player 模組的官方文件，可以看到「喇叭」安裝的位置，以及需要在某個腳位加上「1k電阻」。

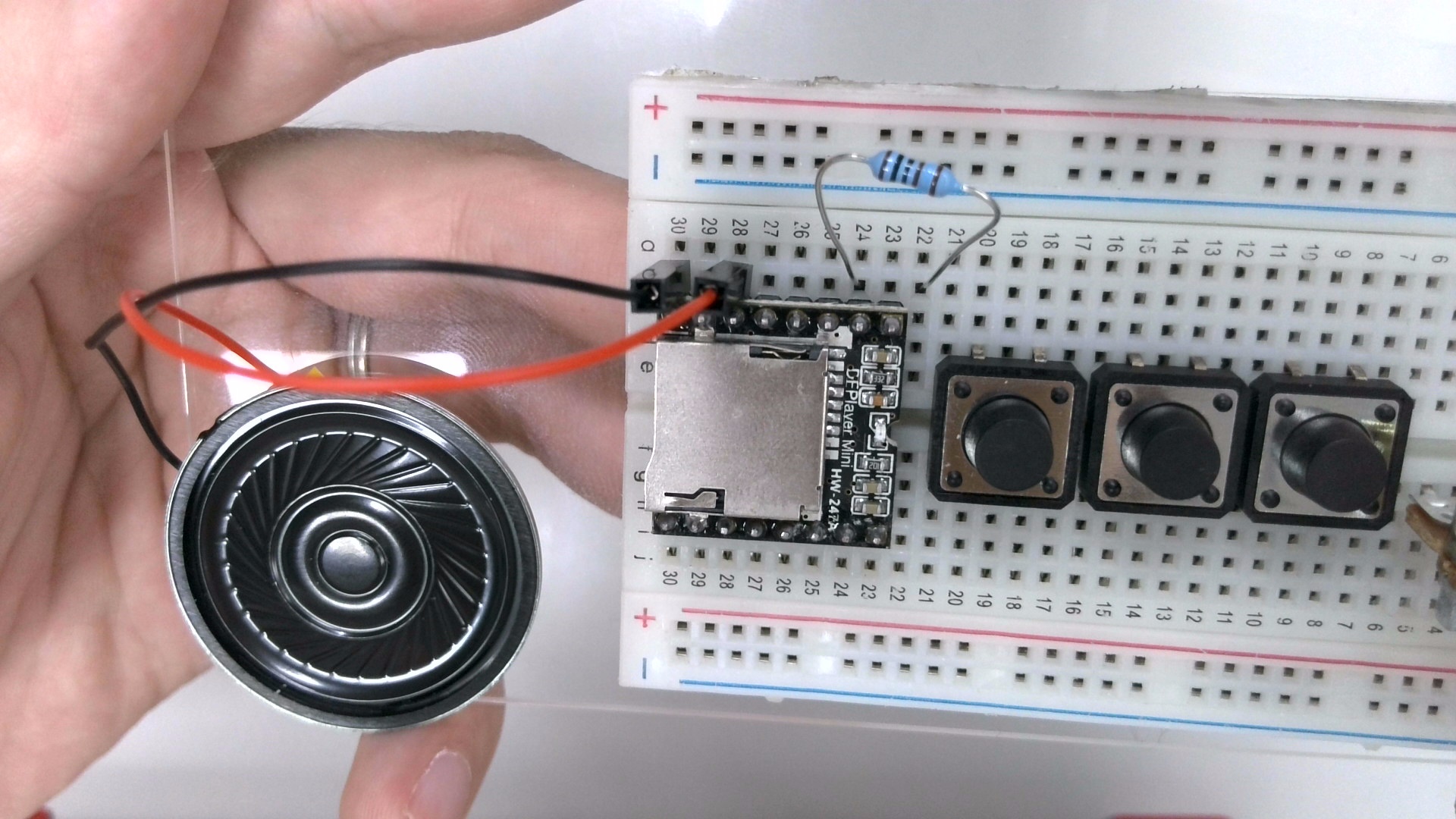

2-2. 依照上圖連接「喇叭」和「1k電阻」，如下圖所示。

依照上圖連接「喇叭」和「1k電阻」，如圖所示

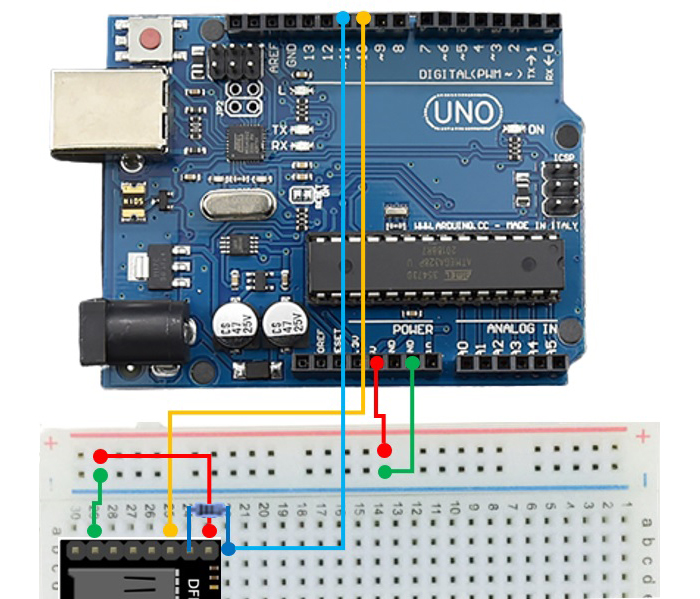

2-3. 接著一樣參考官方的方法，連接剩下的電路，請依照下圖連接。

接著一樣參考官方的方法，連接剩下的電路，請依照圖連接

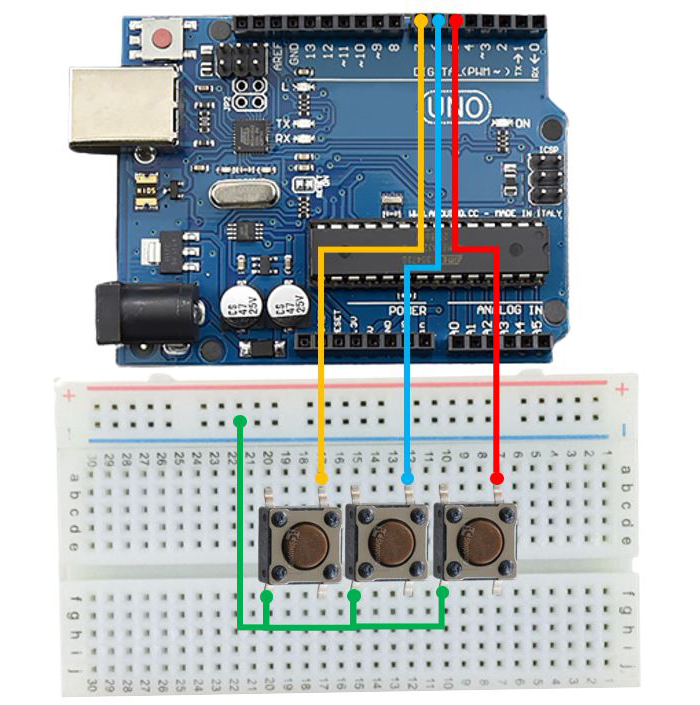

2-4. 接下來連接三個「按鈕」，這三個按鈕分別用來控制「前一首」、「暫停/播放」與「下一首」。

接下來連接三個「按鈕」，這三個按鈕分別用來控制「前一首」、「暫停/播放」與「下一首」。

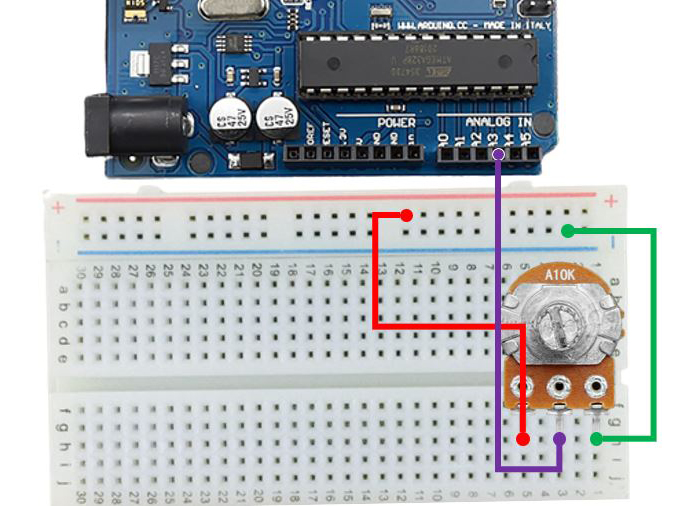

2-5. 最後連接「可變電阻」，用來調整音量。

最後連接「可變電阻」，用來調整音量。

教學文章

【CIRCUS Pi】 Arduino MP3 音樂播放器 DIY 套件包

出貨清單

Arduino MP3 音樂播放器 DIY 套件包 x 1

品名	數量
Arduino UNO R3 相容板	1個
85x55mm 400孔麵包板	1個
DFPlayer Mini MP3 Player 播放模組	1個
Micro SD 32GB 超高速	1個
1/4W 1K ohm 1％精密電阻DIP	1個
TACK-SW 4P 12x12x8mm	3個
16mm 可變電阻 10K	1個
8歐姆 1瓦直徑2.8cm 帶線喇叭	1個
USB 2.0 A公 to B公傳輸線 1M	1 條
40條-彩色杜邦線公公 10cm	1包
螺絲包	1包
壓克力板	1個
