MAX30102 感測器模組

MAX30102 心血氧感測器模組，是一款高精度的生物感測器，用於測量血氧濃度（SpO2）及心率。此模組集成了光學傳感器、光電探測器及其他信號處理電路，能以低功耗方式準確地進行生物監測，非常適合穿戴設備和醫療設備。此感測器常應用於健康監測設備、智慧手環及遠距醫療裝置中，能幫助使用者隨時掌握自身健康狀況。其小巧的封裝使其易於整合到各類設備中，並具備低能耗特性，非常適合電池供電的應用，提升產品的便利性與使用壽命。

產品貨號：368030200784
區號：Lf08-11
品牌：N/A
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$59

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

MAX30102 是一款集成脈搏血氧計和心率監測器的生物感測器模組。它集成了一個紅色 LED 和一個紅外 LED、光電探測器、光學器件和具有環境光抑制功能的低噪聲電子電路。

MAX30102使用1.8V電源和單獨的5.0V電源為內部LED供電。佩戴心率血氧採集裝置，戴在手指、耳垂和手腕上。標準的I2C兼容通信接頭可以將採集到的數值傳輸到Arduino、KL25Z等微控制器進行心率和血氧計算。此外，晶片還可以通過軟體關閉模組，待機電流接近於零，始終保持供電。由於其優異的性能，該晶片被廣泛應用於三星Galaxy S系列手機中。

晶片集成玻璃蓋板，有效消除外部和內部光干擾，具有最佳的可靠性能。

LED峰值波長：660nm/880nm
LED供電電壓：3.3-5V
檢測信號類型：光反射信號（PPG）
輸出信號接頭：I2C接頭
通訊接頭電壓：18-3.3V-5V（可選）
板預留裝配孔尺寸：0.5x8.5mm

工作原理【光容積法】

光容積法的基本原理是利用人體組織在血管搏動時造成透光率不同來進行脈搏和血氧飽和度測量的,其使用的感測器由光源和光電轉換器兩部分組成。通過繃帶或夾子固定在病人的手指、手腕或耳垂。

血氧飽和度計算公式

測血氧飽和度時,根據氧合血紅蛋白(Hb02)和血紅蛋白(Hb)對紅外光、紅外光的吸收量來計算。血管隨著心跳舒張和收縮,舒張時血量多,吸收的紅光紅外光多,收縮時,血量少,吸收的紅光紅外光少。根據反射到感測器的光量周期性變化,可以計算出心率。

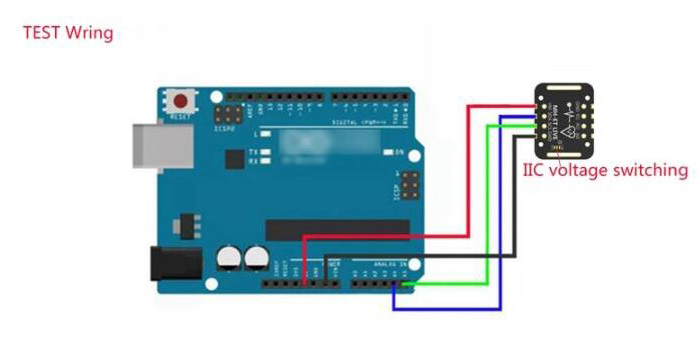

接線圖

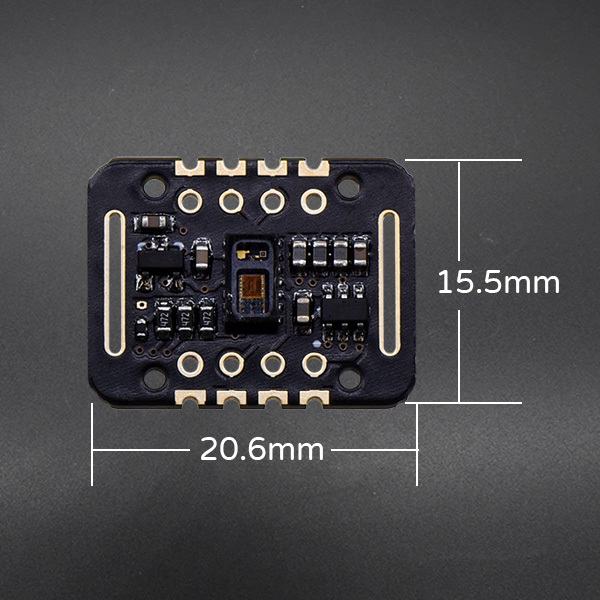

尺寸圖

腳位說明

VIN：主電源輸入端1.8V-5V； 3位pad：選擇總線的上拉電平，根據管腳主控電壓，選擇1.8v或3.3V（此端含3.3V及以上）
SCL：連接I2C總線的時鐘
SDA：連接到I2C總線的數據
INT : 中斷引腳
RD：MAX30102晶片的RED，LED地端，-一般不接
IRD：MAX30102晶片的IR、LED地一般不接
GND：接地

出貨清單

MAX30102 感測器模組 x 1
