※60GHz Respiratory Heartbeat Sensor MR60BHA1 毫米波雷達感測器呼吸心跳偵測

60GHz FMCW 毫米波雷達模組，偵測人體存在、呼吸心率與睡眠狀態
5V｜150mA｜UART 115200｜呼吸心跳 0.4～1.5m｜睡眠與存在偵測 ≤2.5m｜心率準確度 ≥95%
適用靜止狀態單人偵測，多目標會影響準確度；模組上 LED 已移除

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

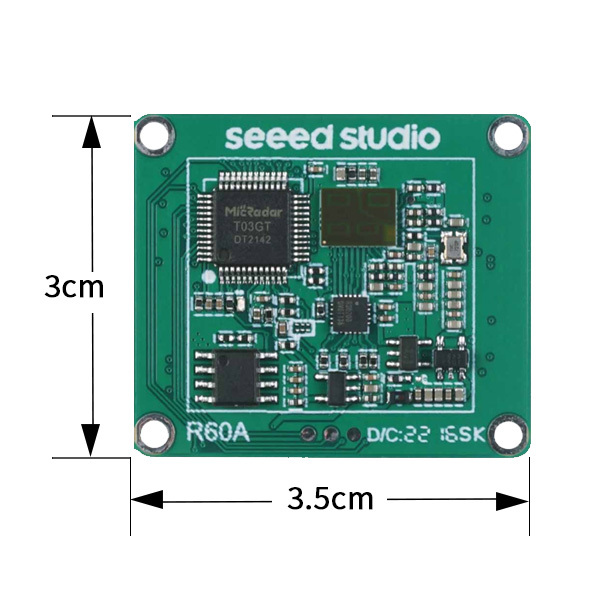

60GHz MR60BHA1毫米波感測器模組實現人體存在和運動感知，即時分析目標的呼吸和心率，並結合長期睡眠姿勢和身體運動採集報告睡眠狀態。它具有高精度和私人保護功能，是消費性電子和醫療保健領域安全非接觸式生物雷達系統的理想解決方案。

商品特色

增強型偵測演算法：感知人體存在、靜止、呼吸和心率以及睡眠狀態
測量精度高：心率準確度≥95%，呼吸頻率準確度≥90%
高抗干擾性：不受溫度、濕度、噪音、氣流、灰塵、光線和其他環境影響
隱私保護：比視覺設備識別更安全，不擔心隱私洩露
支援二次開發：適應各種場景和應用

MR60BHA1雷達模組採用60GHz毫米波雷達技術，達到呼吸心率偵測、睡眠評估等功能。此演算法基於FMCW雷達系統和1發射3接收（1T3R）天線，精確掃描人體的運動斷層，實現靜止偵測和生命徵象採集的睡眠偵測。

模組適合頂部安裝，檢測區域為水平40°和傾斜40°的三維扇形，呼吸和心率檢測的測量距離在0.4-1.5 m之間，睡眠和人體存在檢測應≤ 2.5m。

雷達支援二次開發，採用通用UART通訊連接埠，提供額外的通用協議，即預留的4組I/O，由使用者定義。還可配備上位機輸出偵測狀態與數據，其多組GPIO可由使用者客製開發。

筆記

1. 此感測器雷達用於靜止狀態下的呼吸心跳偵測，成人常規靜止心率的測試範圍為每分鐘 60 至 100 次，呼吸頻率每分鐘 25 次以下。
2.雷達被設計為針對個體（人體）的環境，如果存在多個目標，則會影響雷達的準確度和精度。
3. 模組上的LED已被移除。
4、60GHz雷達波特率為115200。

商品應用

衛生保健
醫療診斷
智慧家庭

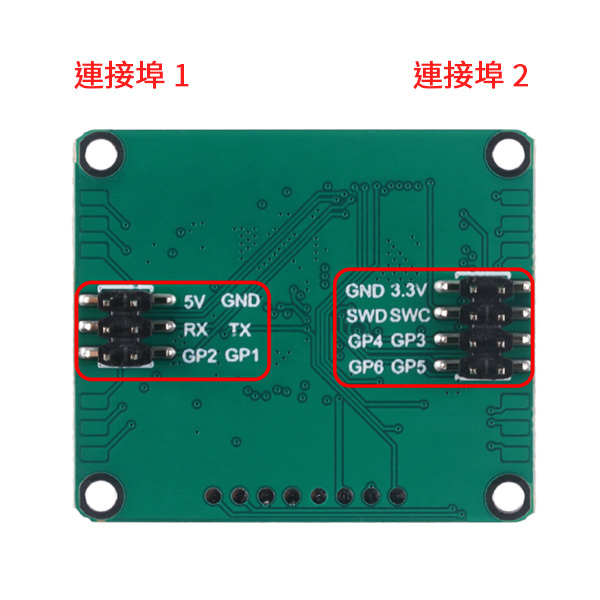

連接埠1：

5V引腳是感測器的供電介面。
RX和TX是感測器的資料傳輸介面。 RX 表示串列接收，TX 表示串列發送。
人體存在狀態輸出介面。您可以使用這兩個引腳的電平來確定當前環境中的人體運動。
GP2輸出：高電位-被佔用，低電位-未被佔用。
GP1輸出：高電位-有效，低電位-靜止。

連接埠2：

快閃記憶體韌體引腳排列：GND/3.3V/SWD/SWC
開銷輸入/輸出引腳：GP3~GP6。

商品規格

表現
參數內容	Min	典型	Max	單位
檢測距離（胸腔）	0.4		1.5	m
呼吸測量精度		90		#
心跳測量精度		95		#
刷新時間	1		30	S
觀察設定時間		20		S

工作參數
參數內容	Min	典型	Max	單位
工作電壓（VCC）	4.6	5	6	V
工作電流（ICC）		150		mA
工作溫度（TOP）	-20		60	℃
儲存溫度（TST）	-40		80	℃

啟動參數
參數內容	Min	典型	Max	單位
工作頻率（fTX）	58	60	63.5	GHz
發射功率（Pout）		6		dBm

天線參數
參數內容	Min	典型	Max	單位
天線增益 (GANT)		4		dBi
水平光束（-3dB）	-20		20	o
垂直波束（-3dB）	-20		20	o

文件下載

出貨清單

60GHz Respiratory Heartbeat Sensor 毫米波雷達感測器 x 1
