LD2450 雷達人體追蹤感測器

商品簡介

LD2410B是一款24G雷達模組。可實現探測區域內運動目標所在的位置實時跟蹤,並通過串口輸出區域內運動目標距離、角度和速度訊息。

主要應用在家庭、辦公室和飯店等普通室內場景,實線對移動人體的定位追蹤。

商品規格

• 頻率: 24G- 24.25GHz
• 掃頻帶寬:FMCW
• 供電電壓:5V(Typ)

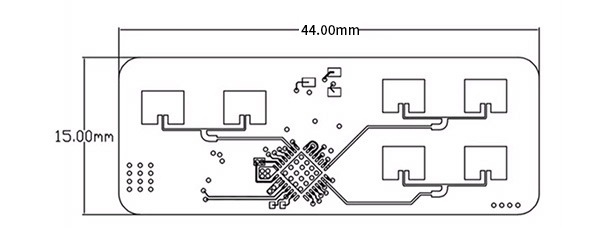

• 外型尺寸:15x40mm
• 探測角度: 方位角±60度 / 俯仰角±35度
• 調製方式:FMCW
• 檢測距離:最大感應距離8m
• 距離解析度:0.75m
• 測距精度:0.15m
• 角度精度:2度~20度
• 資料刷新率:10Hz
• 環境溫度:-40~85度
• 資料格式: 串口ASCII輸出

串口波特率為256000,1停止位,沒有奇數偶數校驗位

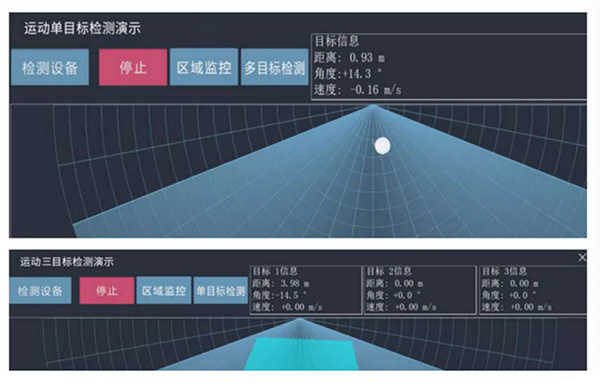

在連接模組之後,打開配置工具,點及檢測設備時,選擇正確的端口號和串口訊息,然後點擊開始即可或許檢測區域內的移動目標訊息

注意:串口工具和上位機工具不能同時使用

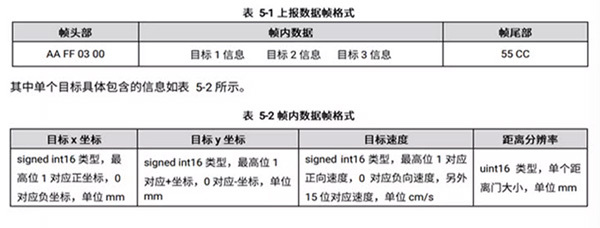

雷達輸出檢測到的目標訊息.包括在區域中的X座標,Y座標,以及目標的速度值。雷達上的資料格式如下表:

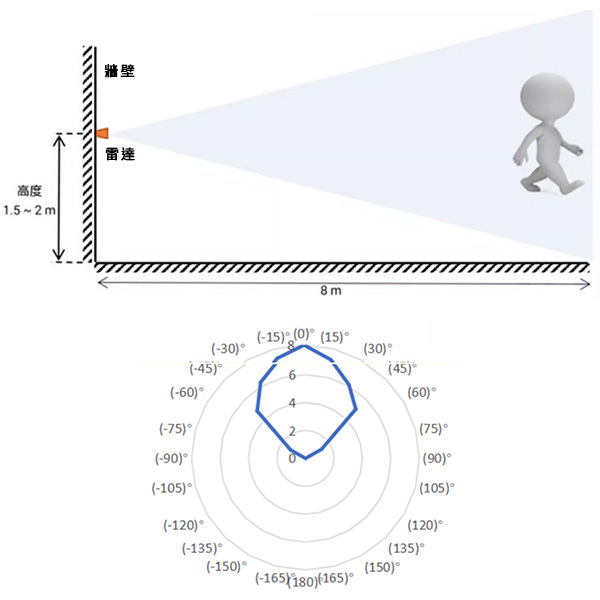

感應範圍示意圖

壁掛式安裝方式,最遠定位跟蹤距離為8m,需要考慮應用場景中的遮擋以及頂部的干擾物,建議安裝高度範圍為1.5~2m

安裝注意事項

• 盡量保證雷達正對檢測區域,四周無遮擋物
• 保證感測器的安裝位置牢固、穩定,雷達本身的晃動將影響檢測結果
• 保證雷達的背面不會有物體移動或是震動。由於雷達有穿透性,天線背瓣可能會檢測到雷達背面的物體。可以採用金屬螢幕或是金屬背板,對雷達背瓣進行阻擋,減弱其影響
• 存在多個24GHz頻段雷達時,請不要波束正對,遠離安裝,避免相互干擾
• 電源注意事項,電源紋波在100kHz以內無明顯峰譜,本方案為參考設計,使用者需考慮相應的ESD和雷擊等電磁兼容設計

出貨清單

• LD2450 雷達人體追蹤感測器x 1
