價格均為含稅價,滿1000元享免運優惠!歡迎公司及學校機關團體大量採購,由專人提供專案報價。

RS485轉RJ45乙太網模組

RS485轉RJ45乙太網模組

產品貨號:368030300279
區號:Kb02-01-A06
品牌:Waveshare
原廠貨號:15731


全店,滿千郵寄超商純取免運優惠

NT$980
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

這是一個RS485轉乙太網模組,可實現RS485與RJ45網口之間數據的雙向透明傳輸,支援網頁配置。
操作簡單,速度快,功耗低,穩定性高,可升級,適用於安防物聯網等領域。

商品特色

  • 採用M0系列32位ARM處理器,運行速率快,效率高
  • 支援10/100M乙太網接頭,支援Auto-MDI/MDIX(交叉直連網線任意連接,自動切換)
  • 支援設置RS485通信波特率(600bps~230.4Kbps),支援None、Odd、Even、Mark和Space五種校驗
  • 工作模式可選TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支援GET和POST)
  • 支援網頁、AT 指令、串口協議和網絡協議設置參數,提供設置協議,客戶可集成到自己的軟體中
  • 支援自定義心跳包機制,確保連接真實可靠,也可用於主動抓取感測器數據
  • 支援自定義註冊包機制,建立連接後自動發送預定註冊包作為標識,方便區分不同設備
  • 支援自定義網頁功能,方便用戶自定義模組網頁內容
  • 支援類RFC2217協議,可實現與變串口參數(波特率、數據位等)的設備通訊
  • 支援KeepAlive機制,可快速檢查網絡異常中斷,並斷開重連
  • 支援超時重啟(無數據重啟)功能,確保長期穩定通訊,可自定義重啟時間
  • 支援DNS域名解析功能,可自定義DNS服務器地址
  • 支援DHCP功能,能夠自動獲取IP,也可自定義靜態IP
  • 支援通過網絡升級硬體功能,維護更方便
  • 支援通過軟體和硬件方式恢復出廠設置
  • 出廠燒寫特定的MAC,可自定義MAC地址
  • 提供軟體:模塊配置軟體、TCP/UDP測試工具、虛擬串口軟體等
  • 提供編程範例:上位機編程例子(socket),VB、C++、Delphi、Android、iOS等



商品參數

  • 乙太網
    • 連接埠形式:4針RJ45
    • 通訊速率:10/100Mbps
    • 連接埠保護:帶1.5KV電磁隔離
    • 網絡協議:IP、TCP、UDP、ARP、ICMP、DHCP、DNS、HTTPD Client
    • 發送緩存:6Kbyte
    • 接收緩存:4Kbyte
  • RS485
    • 連接埠形式:接線端子(A+、B-、GND)
    • 數 據 位:5bit、6bit、7bit、8bit
    • 停 止 位:1、2
    • 校 驗 位:None、Odd、Even、Mark、Space
    • 波 特 率:600bps~230.4Kbps
    • 接收緩存:800byte
    • 硬體流控:無
    • 連接埠保護:
      • 防靜電2KV,ESD保護
      • RS485上下拉電阻:2.2KΩ
  • 電源:
    • 供電電壓:5.0~7.0V(推薦5V)
    • 工作電流:150mA(@5V)
    • 整機功耗:<1W
    • 連接埠保護:防反接,ESD保護,浪湧保護器
  • 工作環境:
    • 工作溫度:-25~75°C
    • 儲存溫度:-40~105°C



商品規格


微控制器 Cortex-M0
乙太網口 RJ45(10/100Mbps自適應)
協議:IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client
緩存:發送6Kbyte,接收4Kbyte
串行接頭 RS485
波特率:600bps~230.4Kbps
硬體流:不支援
數據位:5,6,7,8
停止位:1,2
校驗位:None,Even,Odd,Space,Mark
緩存:接收800byte
成幀機制:4字節打包時間,字節長度400
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級硬體
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client
支援Client數 TCP Server下,可自定義連接的Client數(1~16)
配置方式 內建網頁,上位機設置軟體,串口指令
連接埠保護 電源:防反接, ESD 保護,浪湧保護器
網口:1.5KV電磁隔離保護
RS485:ESD保護,防靜電2KV,2.2KΩ上下拉電阻
供電電壓 5-7V
工作電流 110mA@5V
工作溫度 -25~75℃
儲存溫度 -40~105℃

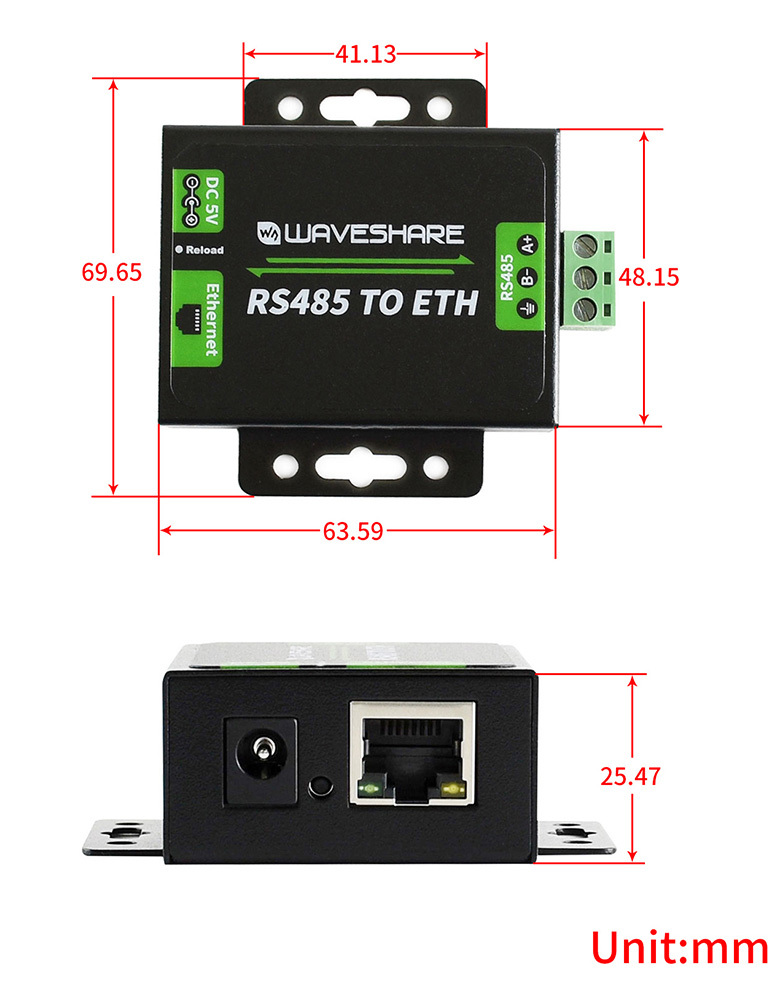

產品尺寸 70 × 63.6 × 25mm

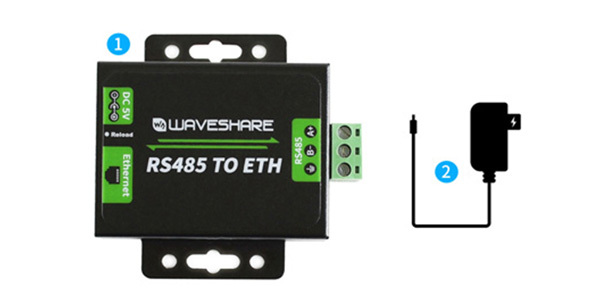

出貨清單

  • RS485轉RJ45乙太網模組 x 1
