Arduino® Due(原裝)

商品簡介

Arduino Due 是一款基於 Atmel SAM3X8E ARM Cortex-M3 CPU 的微控制器板。 它是第一款基於 32 位 ARM 內核微控制器的 Arduino 開發板。 它有 54 個數字輸入/輸出引腳（其中 12 個可用作 PWM 輸出）、12 個模擬輸入、4 個 UART（硬件串行端口）、一個 84 MHz 時鐘、一個 USB OTG 連接、2 個 DAC（數字到模擬） ，2個TWI，一個電源插孔，一個SPI接頭，一個JTAG接頭，一個重啟按鈕和一個清除按鈕。

該板包含支援微控制器所需的一切； 只需使用微型 USB 數據線將其連接到計算機，或使用 AC-DC 適配器或電池為其供電即可開始使用。 Due 兼容所有工作電壓為 3.3V 且符合 1.0 Arduino 引出線的 Arduino 擴展板。

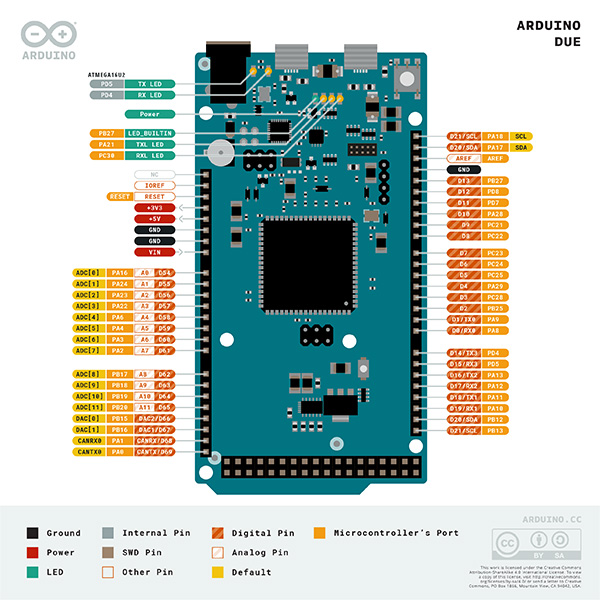

Due 遵循 1.0 引出線：

• TWI：靠近 AREF 引腳的 SDA 和 SCL 引腳。
• IOREF：允許具有適當配置的附加屏蔽以適應電路板提供的電壓。 這使得屏蔽與 3.3V 板兼容，例如在 5V 下運行的 Due 和基於 AVR 的板。
• 未連接的引腳，保留供將來使用。

入門指南

在 入門部分，您可以找到配置電路板、使用 Arduino 軟體 (IDE)以及開始修補編碼和電子設備所需的所有信息。

• Arduino 論壇上的軟體
• Arduino 論壇上的項目

電力

Arduino Due 可以通過 USB 連接器或外部電源供電。 電源是自動選擇的。

外部（非 USB）電源可以來自交流轉直流適配器（壁式）或電池。 可以通過將 2.1mm 中心正極插頭插入電路板的電源插孔來連接適配器。 電池的引線可以插入電源連接器的 Gnd 和 Vin 排針中。

該板可以在 6V至 20V的外部電源下運行。 但是，如果提供的電壓低於 7V，則 5V 引腳可能會提供低於 5V的電壓，並且電路板可能不穩定。 如果使用超過 12V，穩壓器可能會過熱並損壞電路板。 推薦範圍為 7 至 12 V。

電源引腳如下：

• Vin: Arduino 板使用外部電源時的輸入電壓（相對於 USB 連接或其他穩壓電源的 5 伏）。 您可以通過此引腳提供電壓，或者如果通過電源插孔提供電壓，則通過此引腳訪問它。
• 5V:此引腳從電路板上的穩壓器輸出穩定的 5V。 該板可以通過直流電源插孔 (7 - 12V)、USB 連接器 (5V) 或板的 VIN 引腳 (7-12V) 供電。 通過 5V 或 3.3V 引腳提供電壓會繞過穩壓器，並可能損壞您的電路板。 我們不建議這樣做。
• 3V3:車載穩壓器產生的 3.3 伏電源。 最大電流消耗為 800 mA。 該穩壓器還為 SAM3X 微控制器提供電源。
• GND: 接地引腳。
• IOREF:Arduino 板上的這個引腳提供微控制器運行所用的電壓參考。 正確配置的屏蔽可以讀取 IOREF 引腳電壓並選擇合適的電源或在輸出端啟用電壓轉換器以使用 5V 或 3.3V。

記憶體

SAM3X 有 512 KB（2 個 256 KB ）的快閃記憶體用於儲存代碼。 引導加載程序在 Atmel 工廠預燒並儲存在專用 ROM 儲存器中。 可用的 SRAM 為 96 KB，位於兩個連續的 64 KB 和 32 KB 儲存區中。 所有可用內存（快閃記憶體、RAM 和 ROM）都可以作為平面尋址空間直接訪問。

可以使用板載擦除按鈕擦除 SAM3X 的閃存。 這將從 MCU 中刪除當前加載的草圖。 要擦除，請在電路板通電時按住擦除按鈕幾秒鐘。

輸入和輸出

• 數字 I/O：引腳從 0 到 53
• Due 上的 54 個數字引腳中的每一個都可以用作輸入或輸出，使用 pinMode()、digitalWrite() 和 digitalRead() 函數。 它們的工作電壓為 3.3 伏。 每個引腳可以提供（源）3 mA 或 15 mA 的電流，具體取決於引腳，或接收（吸收）6 mA 或 9 mA 的電流，具體取決於引腳。 它們還有一個 100 KOhm 的內部上拉電阻（默認斷開）。 此外，一些引腳具有專門的功能：
• 串行：0 (RX) 和 1 (TX)
• 串行 1：19 (RX) 和 18 (TX)
• 串行 2：17 (RX) 和 16 (TX)
• 串行 3：15 (RX) 和 14 (TX) 用於接收 (RX) 和發送 (TX) TTL 串行數據（具有 3.3 V電壓）。 引腳 0 和 1 連接到 ATmega16U2 USB-to-TTL 串行晶片的相應引腳。
• PWM: Pins 2 to 13 通過analogWrite()函數提供8位PWM輸出。 可以使用 analogWriteResolution() 函數更改 PWM 的解析度。
• SPI: SPI header (ICSP header on other Arduino boards) 這些引腳支援使用 SPI 庫的 SPI 通訊。 SPI 引腳在中央 6 針接頭連接器上斷開，與 Uno、Leonardo 和 Mega2560 物理兼容。 SPI 接頭只能用於與其他 SPI 設備通訊，不能用於使用在線串行編程技術對 SAM3X 進行編程。 Due 的 SPI 還具有可與 Due 的擴展 SPI 方法一起使用的高級功能。
• CAN：CANRX 和 CANTX 這些引腳支援 CAN 通訊協議，但 Arduino API 尚不支援。
• “L”LED：13 有一個內置LED 連接到數字引腳13。當引腳為高電壓時，LED 點亮，當引腳為低電壓時，LED 熄滅。 也可以將 LED 調暗，因為數字引腳 13 也是 PWM 輸出。
• TWI 1：20 (SDA) 和 21 (SCL)
• TWI 2：SDA1 和 SCL1。 使用 Wire 庫支援 TWI 通訊。 可以使用 Wire 庫提供的 Wire1 類來控制 SDA1 和 SCL1。 SDA 和 SCL 有內部上拉電阻，而 SDA1 和 SCL1 沒有。 使用 Wire1 需要在 SDA1 和 SCL1 線上加兩個上拉電阻。
• 模擬輸入：從 A0 到 A11 的引腳 Due 有 12 個模擬輸入，每個模擬輸入可以提供 12 位解析度（即 4096 個不同的值）。 默認情況下，讀數的解析度設置為 10 位，以與其他 Arduino 板兼容。 可以使用 analogReadResolution() 更改 ADC 的解析度。 Due 的模擬輸入引腳從地測量到最大值 3.3V。 在 Due 的引腳上施加超過 3.3V 的電壓會損壞 SAM3X 晶片。 analogReference() 函數在 Due 上被忽略。
• DAC1 和 DAC2 這些引腳通過 analogWrite() 函數提供具有 12 位解析度（4096 級）的真實模擬輸出。 這些引腳可用於使用音頻庫創建音頻輸出。
  請注意，DAC 輸出範圍實際上僅為 0.55 V 至 2.75 V。

電路板上的其他引腳：

• AREF 模擬輸入的參考電壓。 與 analogReference() 一起使用。
• 重置 將此線拉低以重置微控制器。 通常用於將重置按鈕添加到屏蔽板上的屏蔽。

商品規格

文件下載

• EAGLE 文件
• 原理圖
• FRITZING

出貨清單

• Arduino® Due (原裝) x 1
