450W大功率直流電機驅動板/模組12/24/36V

商品規格

450W大功率直流電機驅動板/模組12/24/36V

本驅動模組功能特點：

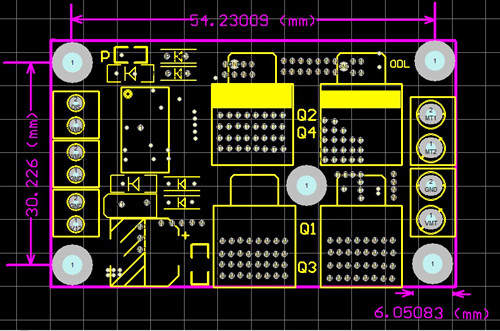

電機驅動模組參數：

模組性質：H橋有刷直流電機驅動模組 適用3-36V的大功率直流電機
適用範圍：大功率直流電機驅動。寬輸入電壓（11-36V）要求的場合.如需用更高輸入電壓的比如60V的驅動板請與店主聯繫。
驅動電壓：DC 11-36V 輸入直流電壓。（禁止輸入交流電）
輸出電流：額定持續輸出 24V時15A  360W以下無需散熱器 最大36V 15A 450W
輸出功率：自然冷卻額定450W 供電為 36V 15A 時測得
工作溫度：工業級（-40℃到 +85℃）滿載溫度：45℃

本驅動模組特色：

（1）採用進口全橋驅動晶片+低通內阻 110A NMOS驅動管，輕鬆實現電機制動，正反轉。
（2）晶片工作頻率高達600KHZ，很好解決MC33886和VNH3SP30使電機雜訊大和發熱的問題，同時驅動能力有了明顯的提高，回應速度快。本驅動器性能非L298，IR2104，MC33887等電機驅動晶片所能比
（3）兩路PWM輸入，占空比可以在0-100%，是一般驅動所達不到的。具有瞬間制動能力以及助你輕鬆做到全程速度精確控制。
（4）具有能適應更寬的工作電壓10.5-36V，適用於鋰電池直接供電驅動的機器人或是車模比賽！
（5）內建邏輯緩衝隔離電路。完美支持PLC及各類型3V或是5V單片機IO口直接控制，也可以通過類比電壓輸入控制電機刹車及正反轉。
（6）控制極其簡單方便易用，僅需要接3根輸入線即可控制電機制動及正反轉。
（7）晶片內建死區時間硬體控制，能適應電機頻繁換向時有效保護H橋，避免直通損壞，從而軟體程式設計更簡單。
（8）晶片工作頻率高達600KHZ,適用空心懷電機驅動，噪音極小，發熱低等。

EN：使能端
PWML1：正轉控制
PWML2：反轉控制
GND  ：電源地線
輸出端：
VIN+：驅動板供電輸入正極10V-36V
GND： 驅動板供電輸入負極
M+：  接電機線
M-：  接電機線
以下為兩種控制方式的使用說明：
電平控制方式：
EN=0   PWML1=0  PWML2=1   電機正轉
EN=0   PWML1=1  PWML2=0   電機反轉
EN=0   PWML1=1  PWML2=1   電機刹車
EN=1   PWML1=1  PWML2=1   電機自由
PWM控制方式：
EN=0   PWML1=占空比可調PWM信號  PWML2=1   電機正轉（改變占空比就可調速）
EN=0   PWML1=1  PWML2=占空比可調PWM信號   電機反轉（改變占空比就可調速）
EN=0   PWML1=1  PWML2=1   電機刹車
EN=1   PWML1=1  PWML2=1   電機自由

出貨清單

• 450W大功率直流電機驅動板/模組12/24/36V x 1
