Arduino Nano V3.0 相容板(CH340)

此商品可兼容Arduino®

Arduino Nano就是迷你版328，擁有同樣的功能，增強版在保證NANO的性能不變原則下，更換了USB晶片，以提高下載的速度及增加在win7 win8的穩定性。

Nano的體積小巧，可以用來開發出獨立運作具有互動效果的電子產品，也可與電腦相連接開發出與Flash,Processing等軟體一同合作完成的互動作品。

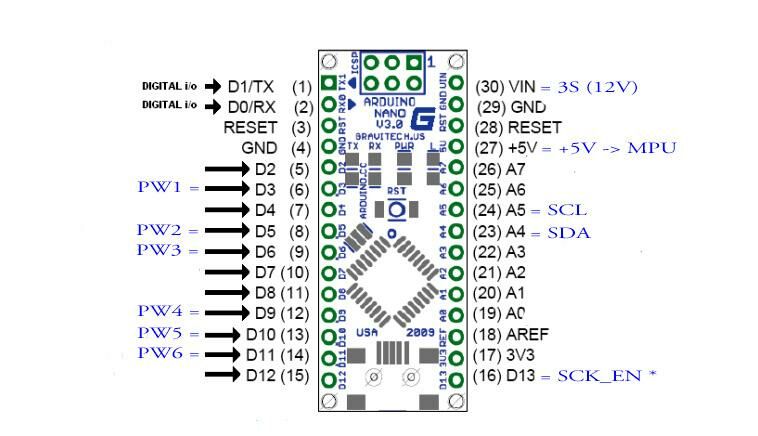

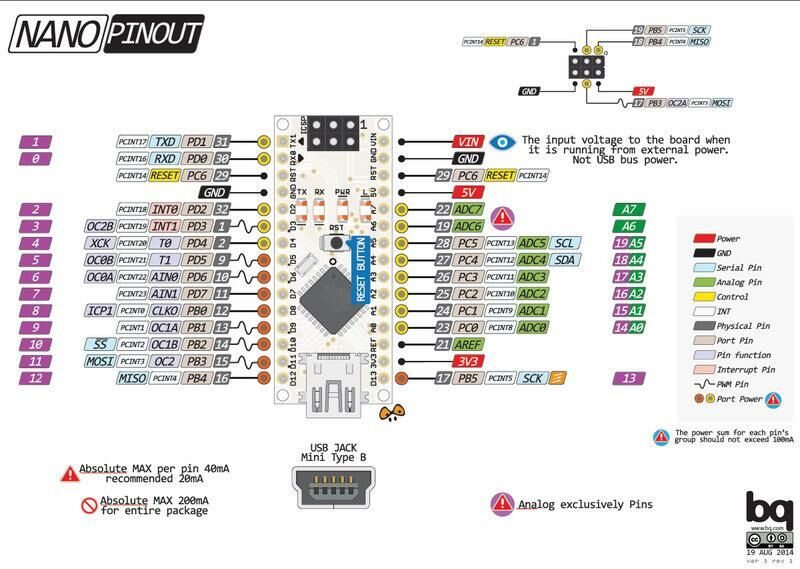

Arduino® Nano的技術參數：
1. 14個Digital I/O (包括TX, RX, D2~D13；其中TX、RX為TTL電位之串口收發埠)
2. 8個Analog I/O (A0~A7)
3. 6個PWM埠 (D3, D5, D6, D9, D10, D11)
4. 採用原廠Atmel Atmega328P-AU單晶片
5. 支援ISP(In System Programmer線上燒錄)下載功能
6. 支持USB下載及供電
7. 支持外接5V~12V直流電源供電(若工作電流較大，建議外接輸入Vin=5~7.5V)
8. 支援9V電池供電
9. 三種供電方式：USB、VIN、外部5V輸入
10. 輸出電壓： 5V 直流電壓輸出和3.3V 直流電壓輸出。(注意：當電路需求較大輸出電流時，例如超過0.2A，請另備電源供給)
注意：Nano之Analog I/O多出了A6、A7，A6和A7只能純當Analog I/O使用，無法像A0~A5也可以充當Digital I/O使用
11.系統支援：Win98、98SE、Me、2000、XP、Mac 、Linus、vista、win7,win8/8.1/win10 32,64bit。

1. 下載Arduino的IDE及範例 (Arduino 1.0.5版)

下載網址

（下載後解壓即可，Arduino的IDE不需安裝，在解壓之Arduino 1.0.5目錄內找到arduino.exe雙擊即可啟動IDE介面）

2. 下載USB晶片驅動程式

Datasheet

3. 將USB線一端插上電腦另一端插上NANO開發板，則系統裝置管理員會自動找到驅動程式並認證其埠口，連接埠(COM和LPT)出現 => USB-SERIAL CH340(COMx) ---其中x即為埠口編號) 。

4. 在IDE介面選擇板卡為 NANO (即在Arduino 1.05 版本IDE介面選Tools=>Board=>Arduino NANO w/ATmega328) 。

5. 選擇COM埠，此可在我的電腦裡查詢，也就是剛剛UNO開發板之埠口編號，即為上述COMx，在Arduino 1.05 版本IDE介面選Tools=>Serial Port=>COMx，如此電腦即與NANO板子建立起溝通橋樑。

6. 開始寫程式或直接到IDE介面File=>Examples找適合的範例練習，取出範例後，先用Verify(按ˇ打勾)確認程式沒bug後，再Upload(按→)將編譯過的程式碼傳給NANO板，您可透過Serial Monitor或自己所連接之硬體電路(如LED、LCD、蜂鳴器等)監看執行結果。

• Arduino Nano V3.0 相容板(CH340) x 1
