TCRT5000 紅外線反射模組

TCRT5000紅外線反射模組是一款常見的光電模組，能夠實現對物體的尋跡和避障感測功能。它適用於各種應用場景，如小車、Arduino、黑白線控制、接近感應和尋線等。
該模組使用紅外線感測技術，可以對物體進行高精度的感測，從而實現對物體的準確控制。它還可以檢測黑白線，實現對小車運動方向的控制，從而讓小車在不同環境中自由運動。
此外，該模組與Arduino等開發板相容，使用方便。簡單的程式設計即可讓模組實現所需的功能，讓您輕鬆實現各種創新應用。
總之，TCRT5000紅外線反射模組是一款功能強大的光電模組，可廣泛應用於尋跡、避障感測、小車、Arduino、黑白線控制、接近感應和尋線等各種領域。它具有高精度、高靈敏度和易於使用的特點，是物聯網和智能裝置領域不可或缺的一部分。

功能介紹
TCRT5000感測器的紅外發射二極體不斷發射紅外線，當發射出的紅外線沒有被反射回來或被反射回來但強度不夠大時，紅外接收管一直處於關斷狀態，此時模組的輸出端為高電平，指示二極體一直處於熄滅狀態；被檢測物體出現在檢測範圍內時，紅外線被反射回來且強度足夠大，紅外接收管飽和，此時模組的輸出端為低電平，指示二極體被點亮。

產品用途
1、電度錶脈衝資料採樣
2、傳真機碎紙機紙張檢測
3、障礙檢測
4、黑白線檢測

產品介紹
1、採用TCRT5000紅外反射感測器
2、檢測反射距離：1mm~25mm適用
3、比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA。
4、配電位器調節靈敏度
5、工作電壓3.3V-5V
6、輸出形式 ：數位開關量輸出（0和1）
7、設有固定螺栓孔，方便安裝
8、小板PCB尺寸：3.2cm x 1.4cm
9、使用寬電壓LM393比較器

尺寸：31 x 14 mm (不含PIN腳)

1、VCC:接電源正極（3-5V）
2、GND:接電源負極
3、DO:TTL開關信號輸出
4、AO:類比信號輸出(不同距離輸出不同的電壓，此腳一般可以不接）

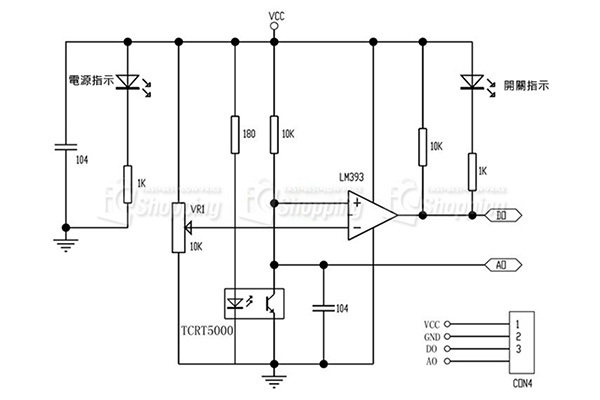

電路圖：

• TCRT5000 紅外線反射模組 x 1
