L298N 直流馬達驅動板

產品貨號：368030501175
區號：Kb04-04-B02
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$51

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

L298N 是 ST 公司推出的一款高電壓、大電流的馬達驅動晶片，採用 15 腳封裝，內建兩組 H 橋式全橋驅動器，可同時驅動兩台直流馬達，或一台兩相或四相步進馬達，也適用於繼電器線圈等感性負載。
晶片支援最高 46V 的工作電壓，單通道持續輸出電流可達 2A，瞬間峰值可達 3A，額定功率為 25W。具備標準邏輯控制介面，並提供兩組使能控制端，可獨立啟用或禁用輸出。內部邏輯電路可使用較低電壓供電，並支援外接電流偵測電阻，便於進行回授控制。

本模組以 L298N 為核心驅動晶片，具備驅動能力強、發熱量低與抗干擾能力佳等優勢。模組內建 78M05 穩壓器，預設可從馬達電源中取電，轉換為 5V 供邏輯電路使用。但當驅動電壓超過 12V 時，建議改以外部 5V 電源供應，以避免穩壓晶片過熱或損壞。
此外，模組配備大容量濾波電容與續流保護二極體，能有效提升電路穩定性與使用壽命，適合應用於各類開發板控制的機器人或自動化裝置。

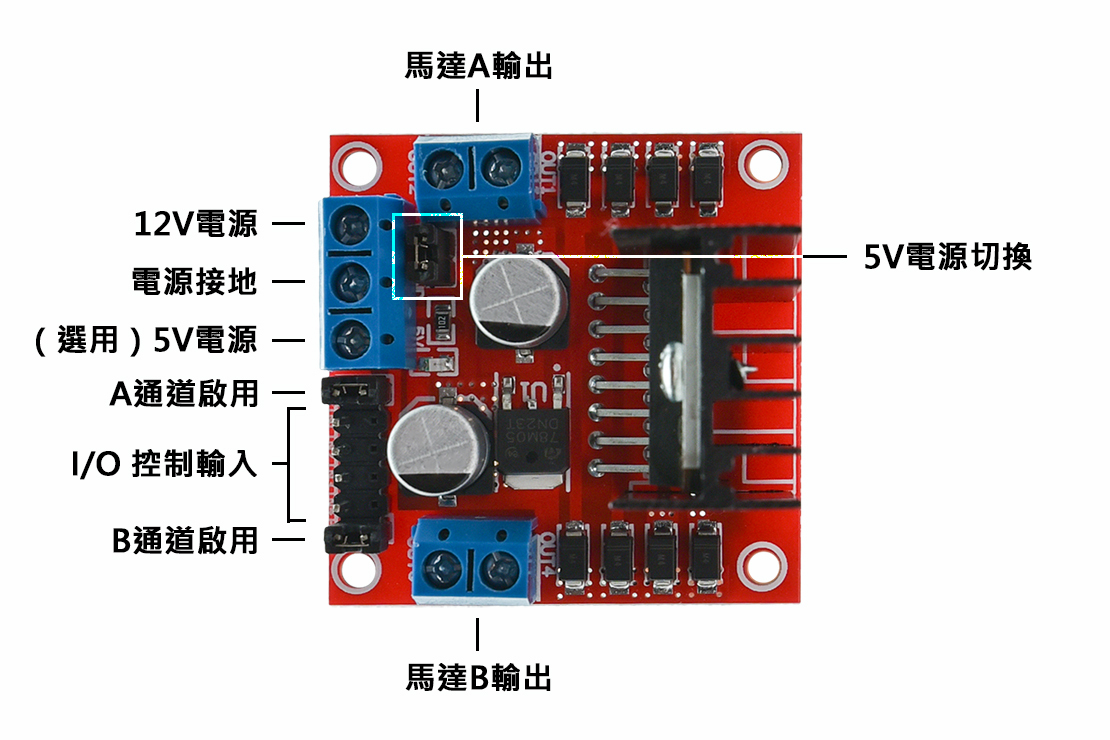

L298N 直流馬達驅動板,介面說明

商品規格

主控晶片：L298N
驅動電壓：5V - 35V
驅動電流：2A (單橋/最大)
最大功率：25W
邏輯電壓：5V
邏輯電流：30mA - 36mA
儲存溫度：-20°C - +135°C
重量：30g
尺寸：43 x 43 x 27 mm

應用實例

本模組是 2 路 H 橋驅動，可以同時驅動兩個馬達，在啟用 ENA、ENB 之後，可以分別從 I/O 控制輸入 PWM 訊號，以驅動馬達的轉速和方向。

IN1、IN2＞驅動馬達 1
IN3、IN4＞驅動馬達 2

驅動步進馬達

方向	訊號輸入	第一步	第二步	第三步	第四步	返回第一步
正轉	IN 1	0	1	1	1	返回
	IN 2	1	0	1	1	返回
	IN 3	1	1	0	1	返回
	IN 4	1	1	1	0	返回
反轉	IN 1	1	1	1	0	返回
	IN 2	1	1	0	1	返回
	IN 3	1	0	1	1	返回
	IN 4	0	1	1	1	返回

驅動直流馬達

馬達	旋轉方式	IN 1	IN 2	IN 3	IN 4	調速 PWM 訊號
馬達	旋轉方式	IN 1	IN 2	IN 3	IN 4	調速端A	調速端B
M1	正轉	高	低	/	/	高	/
	反轉	低	高	/	/	高	/
	停止	低	低	/	/	高	/
M2	正轉	/	/	高	低	/	高
	反轉	/	/	低	高	/	高
	停止	/	/	低	低	/	高

出貨清單

L298N 直流馬達驅動板 x 1
