NodeMCU-32S V1.2 WiFi物聯網開發板

NodeMCU-32S V1.2 WiFi物聯網開發板

產品貨號:368030501355
區號:Kd01-01-C02
品牌:Ai-Thinker
原廠貨號:
NodeMCU是一個開源的物聯網平臺。它使用Lua指令碼語言程式設計。該平臺基於eLua開源項目。「NodeMCU-32S」基於ESP-32S模組。該平臺使用了很多開源專案, 例如lua-cjson, spiffs. 「NodeMCU-32S」包含了可以運行在ESP32 Wi-Fi SoC晶片之上的固件,以及基於ESP-32S模組的硬體。ESP32是上海Espressif研發的WiFi+藍牙晶片,旨在


全店,滿千郵寄超商純取免運優惠

NT$299
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量

以優惠價加購商品 (最多 {{ addItemQuantity }} 件)

Circus EZ Start Kit+ 擴展板
優惠價 NT$999

EzDIO 擴展板
優惠價 NT$799

ESP32 IO擴展板
優惠價 NT$130

一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組,無法隨插即用,須經專業背景人士(如:工程師、研究生、師生)撰寫程式、燒錄、接線等二次加工後,才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組,非屬電信管制射頻器材,購買前請詳閱商品說明。

商品簡介

NodeMCU是一個開源的物聯網平臺。 它使用Lua指令碼語言程式設計。該平臺基於eLua開源項目。「NodeMCU-32S」基於ESP-32S模組。該平臺使用了很多開源專案, 例如lua-cjson, spiffs. 「NodeMCU-32S」包含了可以運行在ESP32 Wi-Fi SoC晶片之上的固件,以及基於ESP-32S模組的硬體。ESP32是上海Espressif研發的WiFi+藍牙晶片,旨在為嵌入式類產品提供接入網路的功能。

  • 像Arduino一樣操作硬體IO
  • 用Nodejs類似語法寫網路應用
  • 超高性能、低成本的WiFi+藍牙模組ESP-32S

包含USB串口,隨插即用 36個GPIO,每個都能配置為PWM、I2C FCC&CE認證的WiFi模組,內置天線

「NodeMCU-32S」是基於 ESP-32S 模組所設計的核心開發板。該開發板延續了 NodeMCU 1.0 經典設計,引出大部分I/O至兩側的排針,開發者可以根據自己的需求連接外設。使用麵包板進行開發和調試時,兩側的標準排針可以使操作更加簡單方便。

應用場景

模塊 物聯網


商品規格

NodeMCU-32S V1.2 WiFi物聯網開發板

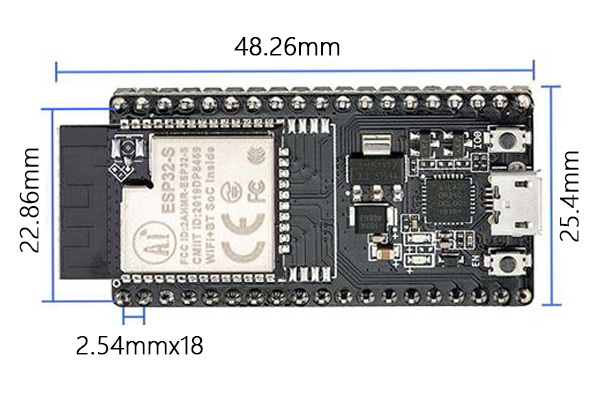

尺寸 25.4mm(W) x 48.3mm(H) ±0.2mm
封裝方式 DIP-38(間距標準排針)
SPI FLASH 默認32Mbit,最大支持128Mbit
支援連接埠 UART/SPI/SDIO/I2C/PWM/I2S/IR/ADC/DAC
頻率範圍 2400~2483.5MHz
序列埠速率 支持300~46080000 bps,默認115200bps
藍牙 藍牙4.2BR/ESR和BLE標準
工作溫度 -20°C~70°C
儲存環境 -40°C~125°C,<90%RH
供電範圍 Micro USB供電電壓:4.75V~5.25V,推薦5V
供電電壓:3.0V~3.6V,供電電流>500mA,推薦3.3V

下載資料

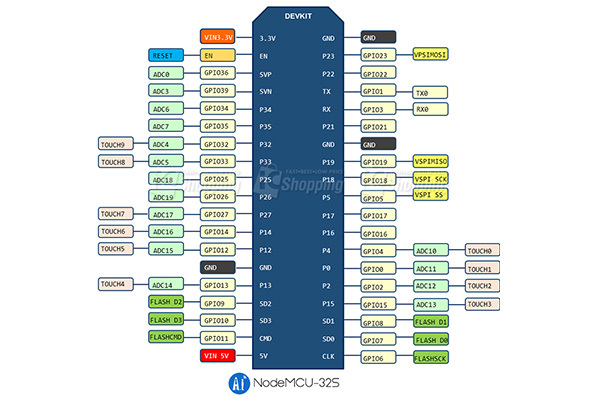

腳位說明

模塊 物聯網

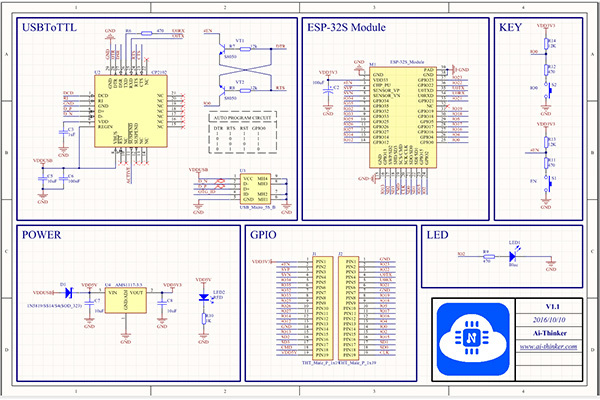

原理圖

模塊 物聯網

Documents:

NodeMCU-32S Datasheet
NodeMCU-32S Pin Definition
NodeMCU差異表

  V1.2版本 V1.3版本
外觀差異 NodeMCU-32S V1.2 WiFi物聯網開發板 NodeMCU-32S V1.3 WiFi物聯網開發板
晶片型號 CP2102(Silicon Labs) CH340(南京沁恆微電子)
支援連接埠 UART/SPI/SDIO/I2C/PWM/I2S/IR/ADC/DAC 同V1.2
藍牙 藍牙4.2BR/ESR和BLE標準 同V1.2
共同特色 ● 尺寸適中:可剛好放入麵包板中,且留兩邊腳位通道。
● 運作穩定:當開啟WiFi或藍牙時,大多一次就可連上,傳輸穩定。
● 電壓輸出:同時提供5V及3.3V電壓輸出。

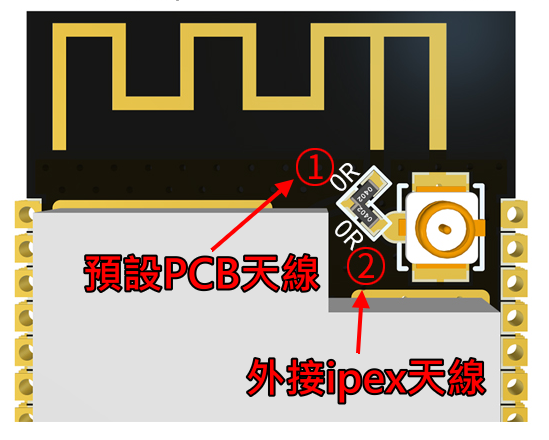

● 預留外接天線:透過外接IPEX天線可大幅增加傳輸距離(註:使用外接天線須改0R電阻由預設1的位置改至2的位置,如下圖)。
  NodeMCU-32S V1.3 WiFi物聯網開發板
官方資源
安信可教學: https://docs.ai-thinker.com/esp32/boards/nodemcu_32s
Nodemcu-32s規格書:中文
出廠韌體:ai-thinker_nodemcu-32s_dio_32mbit_v1.0_20161101.7z
硬體資源:nodemcu_32s_hardware_resources.7z
Resources:github.com/Nicholas3388/LuaNode
Firmware:http://www.espruino.com/ESP32
Arduino: https://github.com/espressif/arduino-esp32

加購擴展板差異表

  EZ Start Kit+ 擴展板 EzDIO 擴展板 ESP32 IO擴展板
外觀 EZ Start Kit+ 擴展板 EzDIO 擴展板 ESP32 IO擴展板
可連接控制板 micro:bit、LinkIt 7697、ESP32(適用 NodeMCU-32S 開發版) ESP32(適用 NodeMCU-32S 開發版)
尺寸 120 x66 x17 mm 120x66x14 mm 67 x 50 x 19 mm
輸入電壓 Micro USB(DC5V) Micro USB(DC5V)與DC Jack 3.5 x 1.3mm(DC5~12V) DC Jack 5.5/2.1mm(DC 7~12V)
適合客群 入門初學者,初階課程教學教材 中階使用者以上,有專案製作想法者 中階使用者以上,有專案製作想法者
硬體規格表
micro:bit 插槽
LinkIt 7697 插槽
ESP32插槽
( NodeMCU-32S )
I2C連接埠 ●(5個)
UART連接埠
全彩 RGB LED
5mm 圓頭 LED
(紅 / 黃 / 綠)

DHT 11 溫溼度感測器
紅外線接收器
繼電器模組
無源蜂鳴器
1.3吋 OLED液晶螢幕
光感測器
按鍵
可變電阻
Grove 插座
G/ V/S 擴充針腳
(杜邦排針)
外部電源供應插座
(DC Jack)

電源開關
I/O 供應電壓(3.3V)
I/O 供應電壓(5V)
教學資源 【LinkIt 7697 操作介紹文章(上)】
【LinkIt 7697 操作介紹文章(下)】
【micro:bit 操作介紹文章(上)】
【micro:bit 操作介紹文章(下)】
【其他延伸應用文章】
【ESP32 結合 EzDIO 製作人臉辨識門鎖教學】

出貨清單
  • NodeMCU-32S WiFi物聯網開發板(CP2102) x 1
相關聯應用:搭配AM7020通訊模組 一鍵升級NB-IoT套件

什麼是NB-IoT?

NB-IoT 是窄頻物聯網(Narrowband Internet of Things)的簡稱,利用現有LTE站台、無需重新建網,無疑是LPWAN低功耗廣域網路的主流發展。NBIoT在覆蓋、功耗、成本等具優勢,高效率且能延長設備電池壽命,相當適合物聯網設備的大規模部署。

一鍵升級 NBIoT 套件

【368030200686】

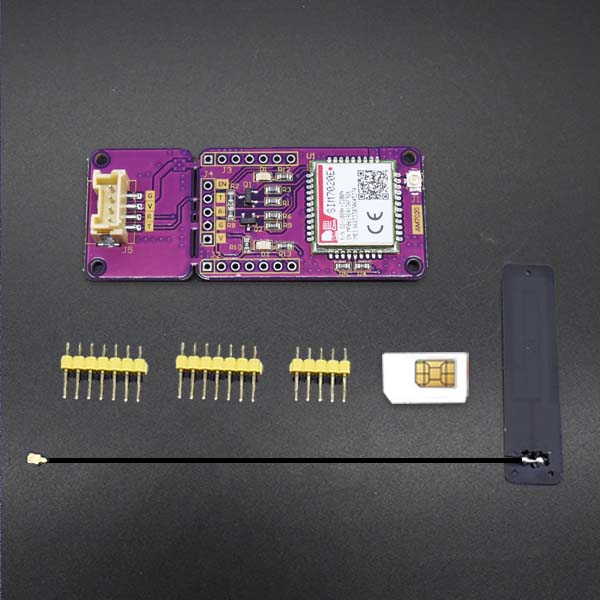

NB-IoT+SIM卡 AM7020 物聯網通訊模組

【368030501586】

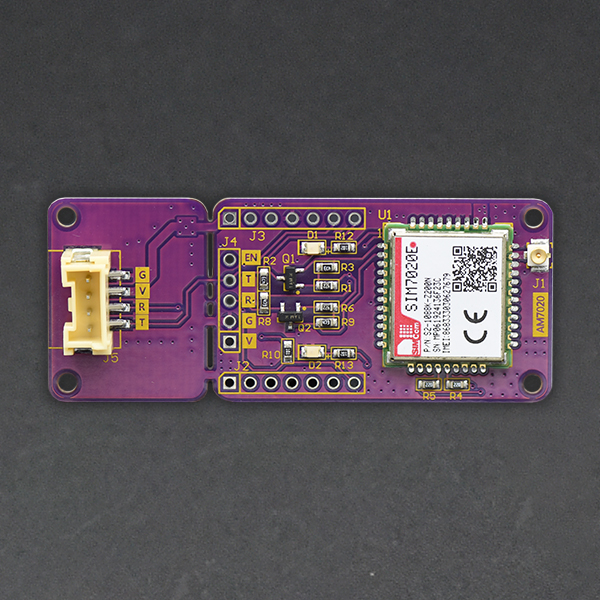

NB-IoT 通訊模組 AM7020
【贈FPC天線+排針】
