光電旋轉編碼器 AB相 (N型)

全店，滿千免運優惠(限郵寄和超商純取貨)

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

適合用於測量物體旋轉加速度、長度、速度及角度
鋁合金密度低、耐蝕性能好、強度高、距有優良的導熱性、導電性、抗蝕性、工業上有廣泛使用
線身更強韌
高溫阻燃、結實耐用
實心軸安裝方便、具有抗拉、抗彎、抗扭斗特點，適用於多種自動化設備

商品規格

尺寸: 外徑Ø38、軸徑Ø6
出線方式：電纜側出(出廠默認長度1.5m)
脈衝數：400pr
輸出方式：
N:NPN集電極開路輸出
P：電壓輸出
F：推挽輸出
L：驅動輸出
輸出相：
N、P、F：輸出A　B　Z
L：輸出　A　B　Z　-A　-B　-Z
供電電壓：5~24V
相應頻率：100~600 KHz
消耗電流：60mA
機械轉速：6000rpm
工作溫度：-20°C~80°C

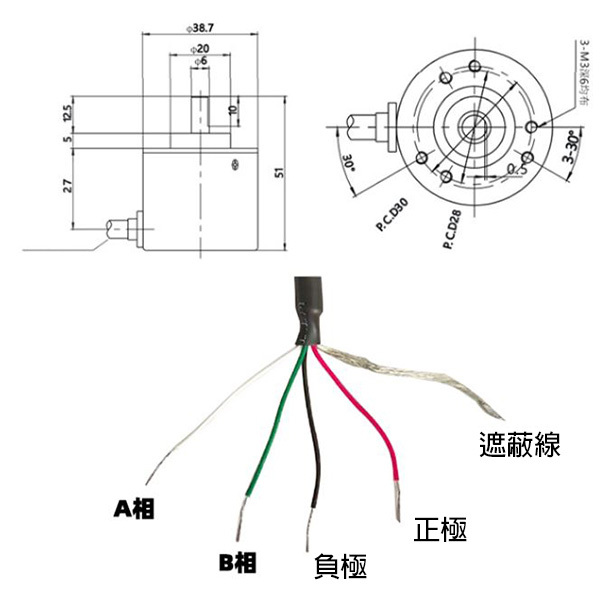

尺寸圖

電器參數

輸出形式	電源電壓	消耗電流	輸出電壓		上升時間(ns)	下降時間(ns)	響應頻率(KHz)
輸出形式	電源電壓	消耗電流	VM	VL	上升時間(ns)	下降時間(ns)	響應頻率(KHz)
F: 推挽輸出	DC5~24V +15% -5%	≦60mA	≧ VCC-2.5V	≦0.5V	≦1500	≦300	0~100
N:集電極開路輸出(NPN輸出)	DC5~24V +15% -5%	≦60mA	-	-	-	-	0~100
F:互補輸出	DC5~24V +15% -5%	≦60mA	-	-	-	-	0~100
L:驅動輸出	DC5V±5%	≦100mA	≧ 2.5V	≦0.5V	≦200	≦200	0~100

機械參數

更高轉速 (r/min)	啟動力矩 25°C (N m)	允許角加速度 (rad/s2)	更大負載(N)		轉動慣量(kgm2)	重量(kg)
			徑向	軸向
6000	1.5 x10 ⁻ ³	10000	20	10	4 x 8 ⁻ ⁸	0.1

環境參數

工作溫度 (°C)	儲存溫度 (°C)	環境溫度 (°C)	耐衝擊(m/S²)	耐震動(m/S²)	防護等級
-10°C ~ +70°C	-25°C ~ +85°C	35~85%RH	980(x,y,z三方向各三次,各6ms)	50(10~200Hz,x,y,z三方向,各2h)	IP54

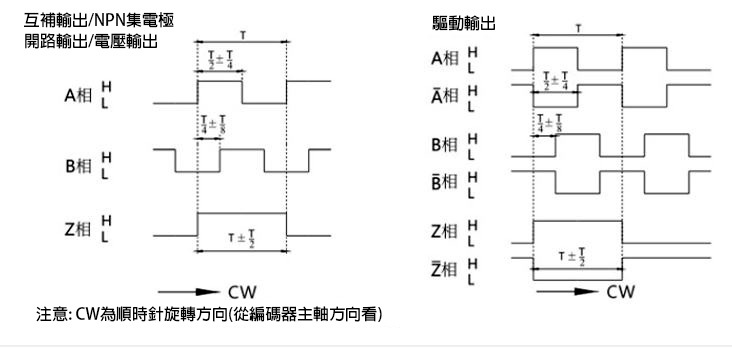

輸出波形

接線表

電線顏色	紅色	黑色	綠色	白色	黃色	遮蔽
開路輸出電壓輸出推挽輸出	VCC	0V	A相	B相	Z	G(地)

電線顏色	紅色	黑色	綠色	白色	黃色	棕色	灰色	橙色	遮蔽
驅動輸出	VCC	0V	A相	B相	Z	/A相	/B相	/Z相	G(地)

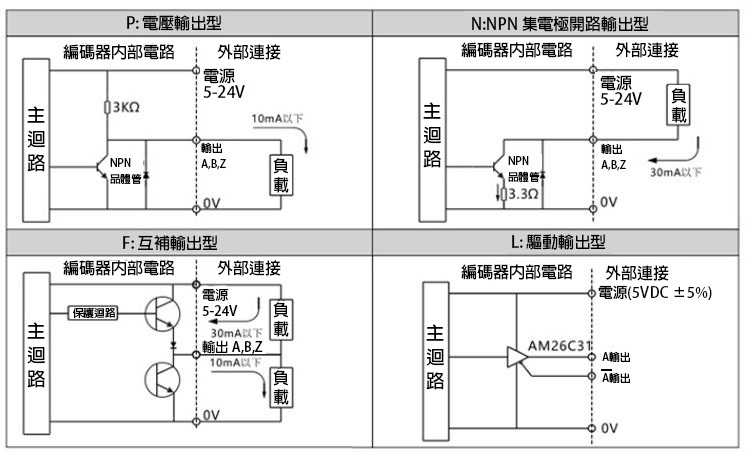

輸出電路

規格	產品貨號	區號	品牌	原廠貨號
50 P/r	368030501923	Qb13-07
100 P/r	368030501360	Qb07-06
200 P/r	368030501356	Qb07-02
300 P/r	368030501924	Qb14-07
360 P/r	368030501357	Qb07-03
400 P/r	368030501927	Qb05-04
500 P/r	368030501925	Qb16-06
600 P/r	368030501358	Qc01-11
1000 P/r	368030501926	Qb04-06
