e-Paper NB-IoT/GPRS HAT 驅動板 【限量】

e-Paper NB-IoT/GPRS HAT 驅動板 【限量】

產品貨號:368030501487
區號:Rb09-09
品牌:
原廠貨號:


全店,滿千郵寄超商純取免運優惠

NT$960
NT$699
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

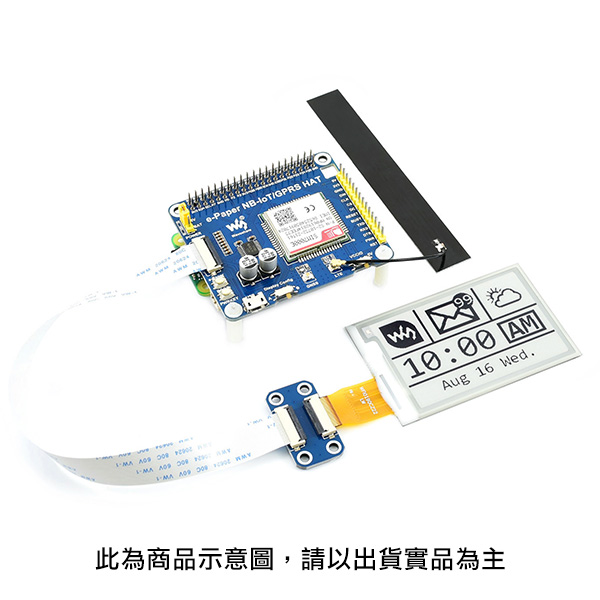

商品簡介


●板載SIM7000E通信模組,UART接口控制,支持NB-IoT/eMTC/EDGE/GPRS網絡通信
●板載e-Paper接口,SPI接口控制,可兼容微雪多款SPI接口電子墨水屏裸屏
● 基於Raspberry Pi 40PIN GPIO接口設計,適用於Raspberry Pi系列主板
●引出SIM7000E和e-Paper的控制接口,方便接入STM32等主控板
●板載3.7V鋰電池接口及充電電路,可給SIM7000E模組或外部3.3V系統供電 (樹莓派等5V系統須另外供電)
●板載電平轉換電路,可通過選擇開關切換3.3V/5V的工作電平
● 提供Windows上位機及其源碼(基於阿里雲平台),方便學習開發或集成到各種物聯網應用中
●提供完善的配套資料手冊(Raspberry/STM32等示例程序)



商品規格

●通信接口:UART + SPI (默認為4-wire SPI,可通過焊點修改為3-wire SPI)
●通信模組:SIM7000E
        -Quad-Band LTE-FDD B3/B8/B20/B28
        -GPRS/EDGE 900/1800Mhz
        -GNSS (GPS,GLONASS,BeiDou和Galileo,須另購GNSS天線)
●支持SIM卡:NB-IoT專用卡或普通SIM卡 (支持中國移動或聯通卡,不支持中國電信卡)
●適用地區:中國、東南亞、歐洲、非洲、澳大利亞等(僅供參考,使用前須先確認當地網絡頻段在模組的支持頻段內)
●供電電壓:5V
● 邏輯電平:5V / 3.3V
●適用電池:3.7V的鋰電池 (須另購,可通過PH2.0端子接入)
●產品尺寸:56.5mm x 65mm

編號 芯片簡介
1 SIM7000E 模組
2 MP1482電源芯片
3 TXS0108E電平轉換芯片
4 TXB0104PWR電平轉換芯片
編號 接口簡介
5

Raspberry Pi GPIO接口

-方便接入Raspberry Pi

6

SIM7000E和e-Paper控制接口

-方便接入STM32等主控板

7

SIM卡槽

-可用於接入支持NB-IoT/GPRS等網絡的SIM卡

8  e-Paper接口

    -可接入墨水屏,兼容微雪多款SPI接口的墨水屏裸屏

9  USB接口

-可通過USB口收發AT指令控制SIM7000E模組

10   LTE天線接口

-可接入LTE天線,用於NB-IoT/eMTC/EDGE/GPRS網絡通信

11  GNSS天線接口

-須另購GNSS天線(IPEX接口),用於GPS/BeiDou/GLONASS/Galileo定位

12   3.7V鋰電池接口

- 可給SIM7000E模組和外部3.3V系統供電

編號 其他器件簡介
13

LED指示燈

    NET:網絡狀態指示燈
    Charge:充電指示燈,充電時點亮,充滿熄滅
    Warning:電池正負極接反警示

14

PWRKEY按鍵

SIM7000E開關機按鍵

15     BOOT按鍵
    啟動電池電源
編號 跳線說明
16 SIM7000E供電選擇跳線
SIM7000E模組可選擇由樹莓派5V或3.7V鋰電池供電
17

墨水屏選擇開關
用於選擇不同型號的墨水屏接入

A:用於1.54inch e-Paper、2.13inch e-Paper和2.9inch e-Paper型號
B:用於其他型號

18 工作電平選擇
切換模塊的工作電平為3.3V或5V
19 SPI接口設置
0:使能4-wire SPI (默認)
1:使能3-wire SPI

型號 顯示顏色 灰度級 分辯率 顯示尺寸(mm) 外型尺寸(mm) 刷新時間(s) 局部刷新 控制接口
1.54inch e-Paper 黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 V SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 X SPI
1.54inch e-Paper (C) 黄、黑、白 2 152×152 27.51 × 27.51 37.3 × 31.8 27 X SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.71 59.2 × 29.2 2 V SPI
2.13inch e-Paper (B) 红、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 X SPI
2.13inch e-Paper (C) 黄、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 X SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 V SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 X SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 X SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 V SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 X SPI
2.9inch e-Paper (C) 黄、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 X SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 X SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 X SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 X SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 X SPI
5.83inch e-Paper 黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 3.5 X SPI
5.83inch e-Paper (B) 红、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 14 X SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 X SPI
7.5inch e-Paper 黑、白 2 640×384 163.20 × 97.92 170.2 × 111.2 6 X SPI
7.5inch e-Paper (B) 红、黑、白 2 640×384 163.20 × 97.92 170.2 × 111.2 16 X SPI
7.5inch e-Paper (C) 黄、黑、白 2 640×384 163.20 × 97.92 170.2 × 111.2 16 X SPI

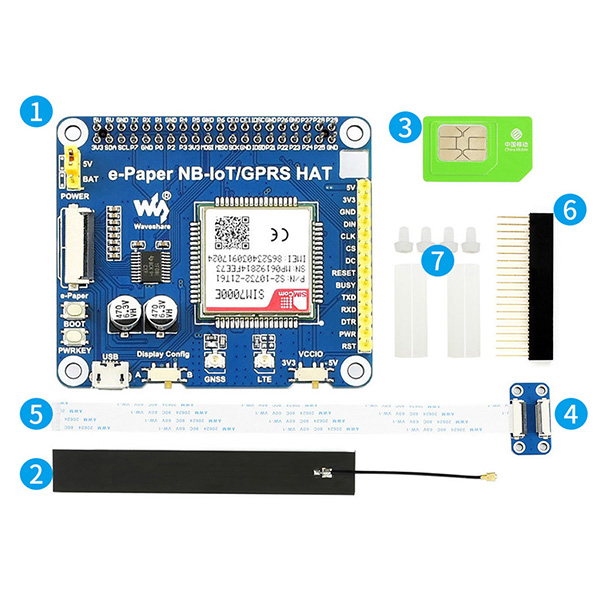

配置清單

編號 產品清單
1 e-Paper NB-IoT/GPRS HAT × 1
2  LTE全頻段PCB天線 × 1
3 移動NB-IoT電話卡 × 1
4 e-Paper Adapter × 1
5 24PIN FFC線 × 1
6     2×20PIN長排座 × 1
7    RPi螺柱包(2PCS套) × 1

文件下載

資料包括:

用戶手冊、原理圖、示例程序、開發資料

Datasheet


出貨清單

  • e-Paper NB-IoT/GPRS HAT 驅動板 x 1
