無線藍牙音頻模組(M18)

【注意】商品隨機出貨，敬請見諒

商品簡介

本產品為低功耗藍牙設計方案，支持最新藍牙4.2傳輸，雙聲道立體聲無損播放，模塊連接上藍牙後，便可快速實現藍牙無線傳輸，非常便捷。空曠環境下，藍牙連接距離可達20米。

廣泛應用於各種藍牙音頻接收，各種音響DIY改裝等。

功能說明

藍牙V4.2版本，支援藍牙自動回連技術，支持WAV/WMA/FLAC/APE/MP3無損解碼，立體雙聲道輸出。

模組上電後，手機搜索到藍牙名字MH-M18/MH-M28/MH-M38，連接上藍牙後即可播放音樂；

模組藍色指示燈：

• 藍牙未連接時，指示燈快閃；
• 藍牙連接上時，指示燈常亮；
• 藍牙在播放時，指示燈慢閃。

商品規格

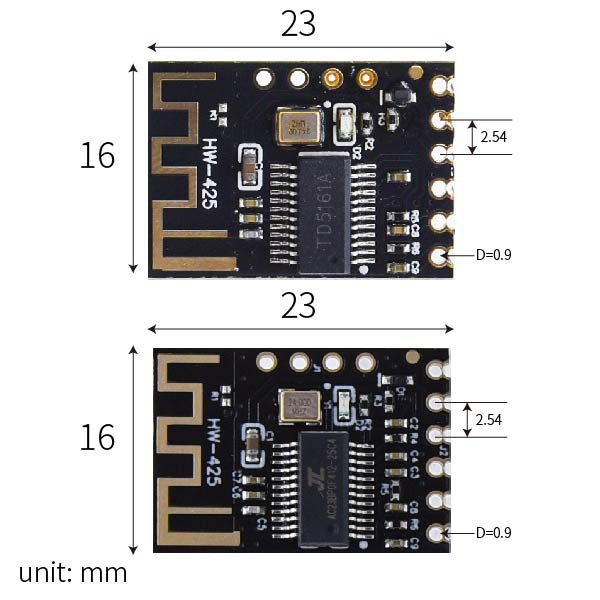

模組接頭採用半孔工藝，客戶可直接貼片或者焊接於板子上。

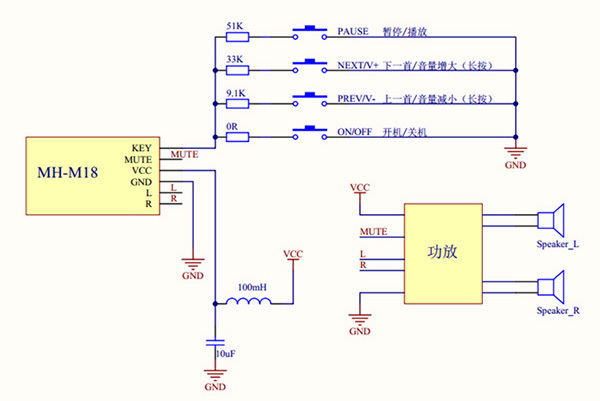

• MUTE靜音控制端：用於控制功放板，靜音時MUTE輸出高電平3.3V，播放時輸出低電平。
• KEY按鍵控制：該功能需要另外連接電阻和按鍵才可實現。
• 音量斷電保持功能：默認輸出100%音量。通過按鍵控制音量增大減小，如果控制音量小於15%，則重新上電後音量輸出為15%；如果控制音量大於15%，則重新上電後保持原來的音量不變。

注意事項

• 訊號干擾：藍牙天線極其容易受到高頻或者強電磁訊號干擾，盡量放置遠離於發送無線等設備的地方。並且板子不能緊挨著金屬物品，保持一定的距離。
• 如果接功放板有電流聲，引起原因為地線乾擾造成，建議藍牙模塊輸出端不要用插線，必需銲線，特別是地線要焊的，而且線不能太長，越短越好，盡量粗一些。音頻地在功放板接地點的問題，必需接在功放音頻輸入端的地，這個接地點可以嘗試在不同的位置焊接，達到最低的電流聲音。建議藍牙和功放板分開供電，隔離藍牙地和功放地。
• 由於本產品為裸板設計，盡量不要用手去觸碰板子上的零件，容易導致靜電打死晶片導致燒毀。

出貨清單

• 無線藍牙音頻模組(M18) x 1
