LILYGO TTGO T-Display ESP32 WiFi 開發板 CH9102 (16MB) 1.14 吋 LCD

內建 1.14 吋彩色 LCD 的 ESP32 開發板，可接鋰電池使用
ESP32 LX6 240MHz｜16MB Flash｜520KB SRAM｜Wi-Fi 802.11 b/g/n｜藍牙｜1.14 吋 IPS ST7789V｜CH9102｜USB Type-C
鋰電池充電 500mA（JST 1.25mm 2Pin）｜51.52 × 25.04 × 8.54 mm

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$719

NT$550

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

LILYGO｜ESP32 DEVELOPMENT BOARD

LILYGO TTGO T-Display ESP32 開發板（16MB）

LILYGO TTGO T-Display 是內建 1.14 吋 IPS 彩色 LCD 的 ESP32 開發板，搭載 ESP32 雙核心 Xtensa LX6 處理器（240 MHz）與 16MB 大容量 Flash，支援 Wi-Fi 802.11 b/g/n 與藍牙 4.2＋BLE，板載 CH9102 USB 轉串口晶片、Type-C 接口、兩顆自訂按鍵與鋰電池充電電路。不需另接螢幕即可顯示資料，適合物聯網顯示面板、隨身小裝置、學生專題與 Arduino 教學。

1.14 吋 IPS LCD ESP32 雙核心 Wi-Fi＋藍牙 16MB Flash CH9102 Type-C 鋰電池供電

T-Display 有什麼特色？

內建 1.14 吋彩色螢幕

ST7789V 驅動 IPS LCD，解析度 135 × 240、260 PPI，全視角全彩顯示。

Wi-Fi＋藍牙雙無線

ESP32 雙核心 LX6，支援 802.11 b/g/n 與藍牙 4.2＋BLE，物聯網應用一板搞定。

USB／鋰電池雙供電

板載 500mA 鋰電池充電電路與 JST 1.25mm 2Pin 電池座，並支援電池電量偵測。

雙自訂按鍵

板載 GPIO0、GPIO35 兩顆按鍵，可直接做選單切換、模式設定等互動功能。

商品圖片

開發板正面（1.14 吋 LCD）與背面（示意圖）

連接鋰電池示意（電池需另購）

T-Display ESP32 開發板規格

硬體規格	規格內容
晶片組	Espressif ESP32，240 MHz Xtensa® 雙核心 32 位元 LX6 微處理器
Flash	16MB（QSPI）
SRAM	520KB
USB 轉串口晶片	CH9102
USB 接口	Type-C
顯示器	1.14 吋 IPS 全彩 LCD，135 × 240，260 PPI
螢幕驅動 IC	ST7789V（4 線 SPI），支援 Arduino 圖形庫 TFT_eSPI
板載按鍵	GPIO0、GPIO35 自訂按鍵 × 2、RST 按鍵 × 1
周邊介面	UART、SPI、SDIO、I²C、LED PWM、TV PWM、I²S、IR、GPIO、ADC、電容式觸控感測器、DAC、LNA 前置放大器
工作電壓	2.7V ~ 4.2V
工作電流／休眠電流	約 67mA／約 650µA
工作溫度	–40 ~ +85 °C
開發環境	Arduino IDE、MicroPython、VS Code
尺寸／重量	約 5.2 × 2.5 cm／7.81 g

電源規格	規格內容
電源輸入	USB 5V／1A（Type-C）
充電電流	500mA
適用電池	3.7V 鋰電池（不含）
電池接頭	JST 2Pin 1.25mm
電池功能	板載充電電路、電池電量偵測

無線與網路	規格內容
Wi-Fi 協定	802.11 b/g/n（802.11n 最高 150Mbps），支援 A-MPDU、A-MSDU 聚合，0.4µs 保護間隔
藍牙	Bluetooth V4.2＋BLE
頻率範圍	2400MHz ~ 2483.5MHz
發射功率	22dBm
通訊距離	約 300 公尺（空曠環境）
Wi-Fi 模式	Station、SoftAP、SoftAP＋Station、P2P
安全機制／加密	WPA、WPA2、WPA2-Enterprise、WPS／AES、RSA、ECC、SHA
網路協定	IPv4、IPv6、SSL、TCP、UDP、HTTP、FTP、MQTT
韌體升級	UART 下載、OTA 網路更新
作業系統	FreeRTOS
認證	FCC、CE-RED、IC、TELEC、KCC、SRRC、NCC

腳位定義（Pinout）

螢幕與板載功能已佔用下列腳位，自行接線時請避開：

功能	GPIO	說明
LCD MOSI	19	螢幕 SPI 資料
LCD SCLK	18	螢幕 SPI 時脈
LCD CS	5	螢幕片選
LCD DC	16	資料／命令選擇
LCD RST	23	螢幕重置
LCD BL	4	背光控制
按鍵 1	35	自訂按鍵（僅輸入）
按鍵 2	0	自訂按鍵／BOOT
電池電壓偵測	34	ADC 輸入
ADC 電源致能	14	電池偵測電路開關
I2C SDA／SCL	21／22	預設 I2C 腳位

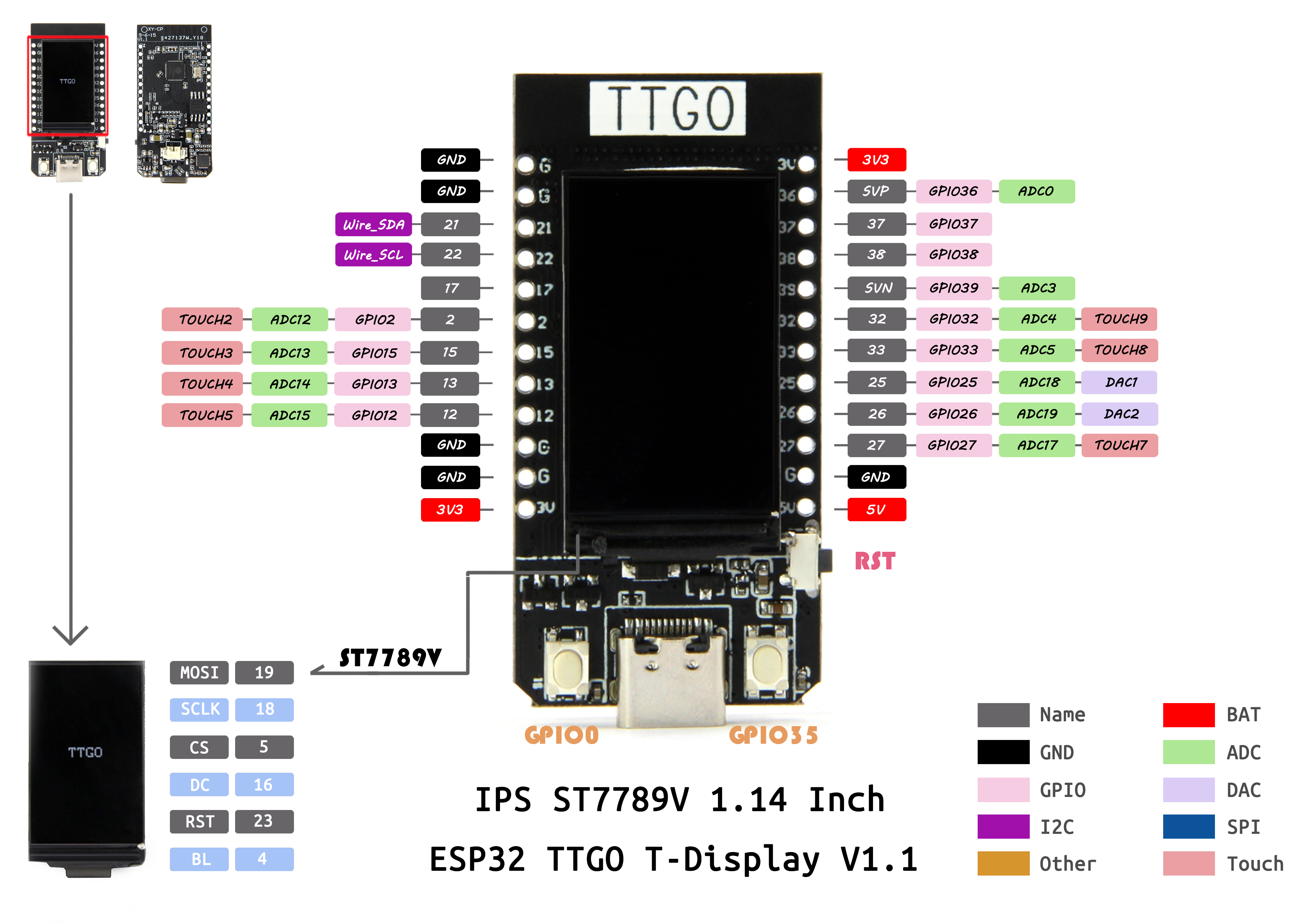

T-Display V1.1 完整腳位圖

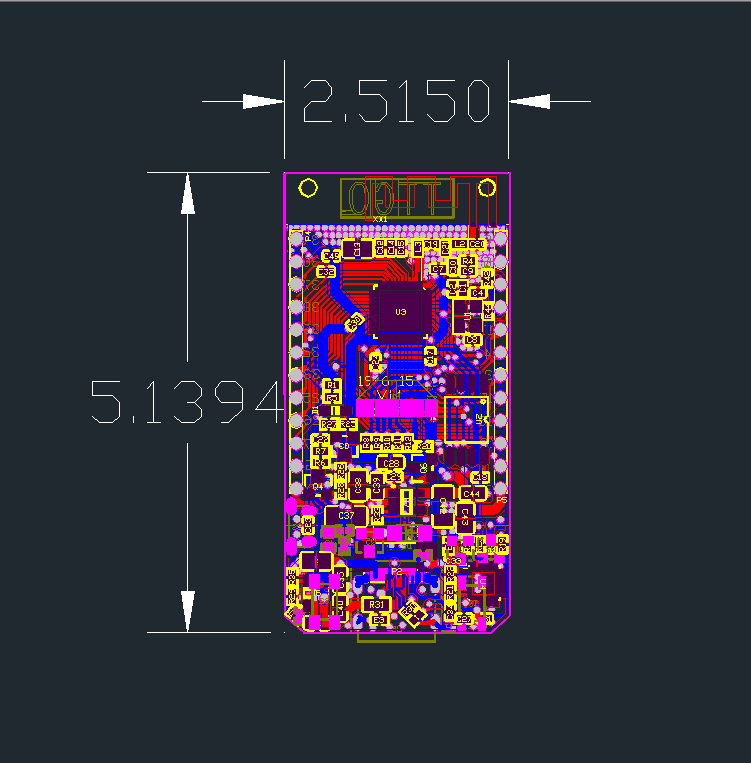

尺寸圖

開發板尺寸：約 5.2 × 2.5 cm

適合哪些應用？

物聯網顯示面板

即時顯示溫濕度、空氣品質、股價、天氣等網路資料。

隨身小裝置

搭配鋰電池與專用外殼，製作桌面時鐘、計數器、Wi-Fi 掃描器。

藍牙應用

BLE 遙控器、藍牙資料接收與手機 App 連線顯示。

Arduino 教學與專題

不需額外接螢幕，適合 ESP32 入門、圖形顯示與學生專題。

適合哪些使用者？

學生專題：一片板子就有 Wi-Fi、藍牙與彩色螢幕，快速完成可展示的成品。
學校教學：ESP32、物聯網與 Arduino 圖形顯示課程。
Maker：桌面小工具、資訊看板與可攜式裝置。
企業研發：IoT 裝置原型、PoC 展示與小型顯示介面驗證。

出貨內容

LILYGO TTGO T-Display ESP32 WiFi CH9102 開發板（16MB）× 1

※ 不含鋰電池與外殼，如有需要請另行選購。

加購推薦

T-Display 專用外殼 T-Display 開發板（4MB 版本）

常見問題 FAQ

4MB 和 16MB 版本有什麼差別？

兩者板型、腳位與功能相同，差別在 Flash 容量。16MB 版本可存放更大的程式、圖片、字型與 OTA 韌體，適合圖形介面較多或需要檔案系統的專案；一般入門練習可選擇 4MB 版本。

接上電腦需要安裝驅動程式嗎？

本板使用 CH9102 USB 轉串口晶片。若電腦無法辨識 COM 埠，請安裝 WCH 官方 CH343SER 驅動（下方文件下載）。

可以用 Arduino IDE 開發嗎？

可以。在 Arduino IDE 安裝 ESP32 開發板套件後即可燒錄，螢幕可使用 TFT_eSPI 圖形庫；也支援 MicroPython 與 VS Code。建議依原廠 GitHub 說明選用相容的函式庫版本。

可以接鋰電池使用嗎？

可以。板上有 JST GH 1.25mm 電池座與充電電路，可接 3.7V 鋰電池，充電電流 500mA。本商品不含電池。

有專用外殼嗎？

有。iCShop 另售 LILYGO T-Display 專用外殼，4MB 與 16MB 版本皆適用。

購買提醒：
連接鋰電池前，請務必確認電池接頭的正負極與板上電池座標示一致，接反可能造成開發板損壞。本商品為研發實驗用開發板，須自行撰寫程式與燒錄後使用。如為學校教學或大量採購需求，歡迎洽詢 iCShop。
