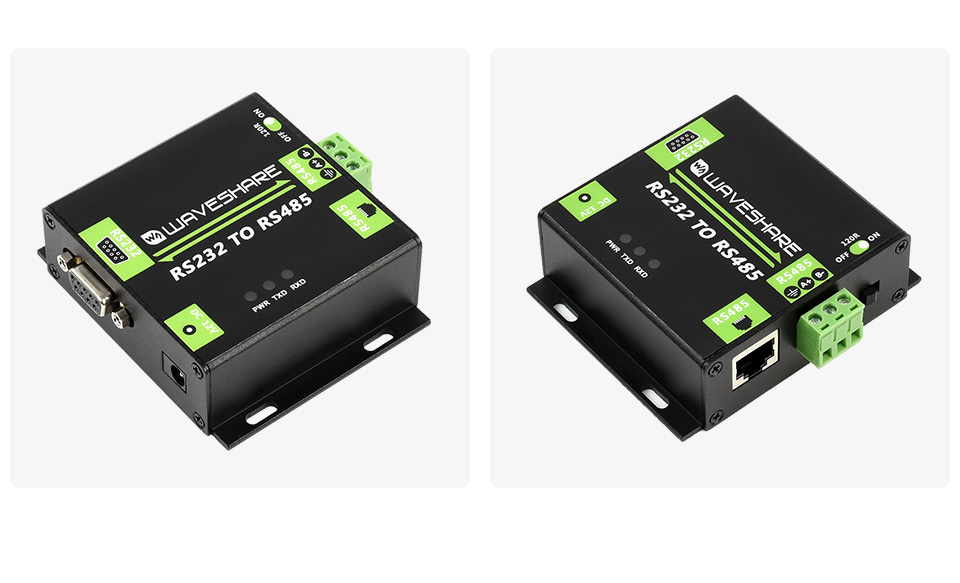

RS232轉RS485 電磁隔離型轉換器

RS232轉RS485 電磁隔離型轉換器

產品貨號：368030501719
區號：Mf02-02-B03
品牌：waveshare
原廠貨號：18101

全店，滿千郵寄超商純取免運優惠

NT$745
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

RS232 TO RS485是RS232轉RS485電磁隔離型異步雙向轉換器 內建TVS雙向瞬態抑制二極管和防雷管，可有效保護產品的穩定運行

商品特性

  • 兼容RS232/RS485標準，可將RS232訊號轉換成平衡差分RS485訊號
  • 傳輸速率穩定，可靠速度為300~115200bps
  • 板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
  • 板載一體式ADI磁耦隔離，可進行訊號隔離，可靠性高、抗干擾強、功耗低
  • 板載TVS(瞬態電壓抑制管)，可有效抑制電路中的浪湧電壓和瞬態尖峰電壓，防雷防靜電
  • 板載自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
  • 板載RS485輸出終端120R電阻，可開關切換使能，方便操作

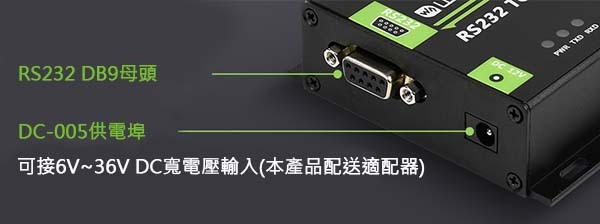

  • 板載DC-005供電接口，可接6V~36V DC寬電壓輸入，方便不同場合使用
  • 板載3個LED指示燈，方便查看電源和訊號收發狀態
  • 鋁合金外殼，表面使用氧化磨砂處理，牢固耐用
產品類型 電磁隔離型RS232轉RS485異步雙向轉換器
通訊速率 300-115200bps
設備埠 兼容RS232/RS485標準
RS232埠 形式：DB9公頭母口
傳輸距離：約15米
傳輸模式：點對點
RS485埠 形式：接線端子+RJ45網口
方向控制：硬體自動判別和控制資料傳輸方向
保護形式：提供600W防雷、防浪湧和15KV靜電保護
終端電阻：120R，可通過開關切換使能
傳輸距離：約1200米
傳輸模式：點對多(至多32個節點，16個節點以上建議加中繼器)
指示燈 PWR：電源指示燈，接入電源，檢測到電壓則亮紅燈
TXD：發送指示燈，有資料從RS232埠發出時亮綠燈
RXD：接收指示燈，有資料從RS232埠發回時亮藍燈
使用環境 溫度範圍：-15℃ ~ 70℃
濕度範圍：5%RH ~ 95%RH



商品規格

1200米遠距離傳輸

可將RS232訊號轉換成平衡差分RS485訊號，傳輸速率穩定 可靠速度為300~115200bps，傳輸距離RS485約1200米，RS232約15米

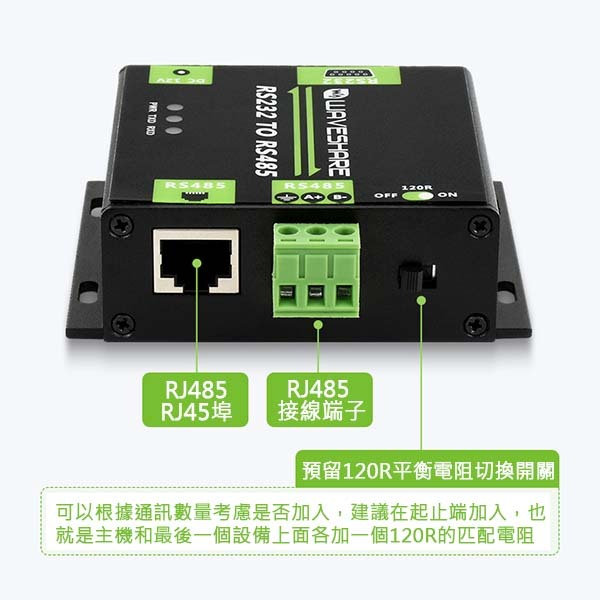

埠說明

RS485端設有接線端子、RJ45埠兩種不同埠，滿足工業應用需求

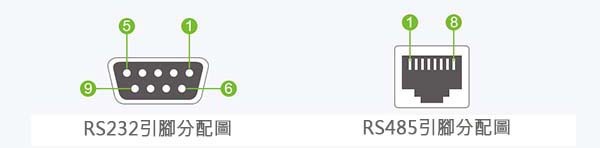

引腳說明

RS232引腳分配
DB9母頭(PIN) RS232埠 定義
2 發送資料(TXD)
3 接收資料(RXD)
5 信號地 GND
1,4,6,7,8,9 N/C
RS485引腳分配
RJ45 RS485埠 定義
1 RS485(A+)
2 RS485(B-)
3,6 N/C
4,5,7,8 地線

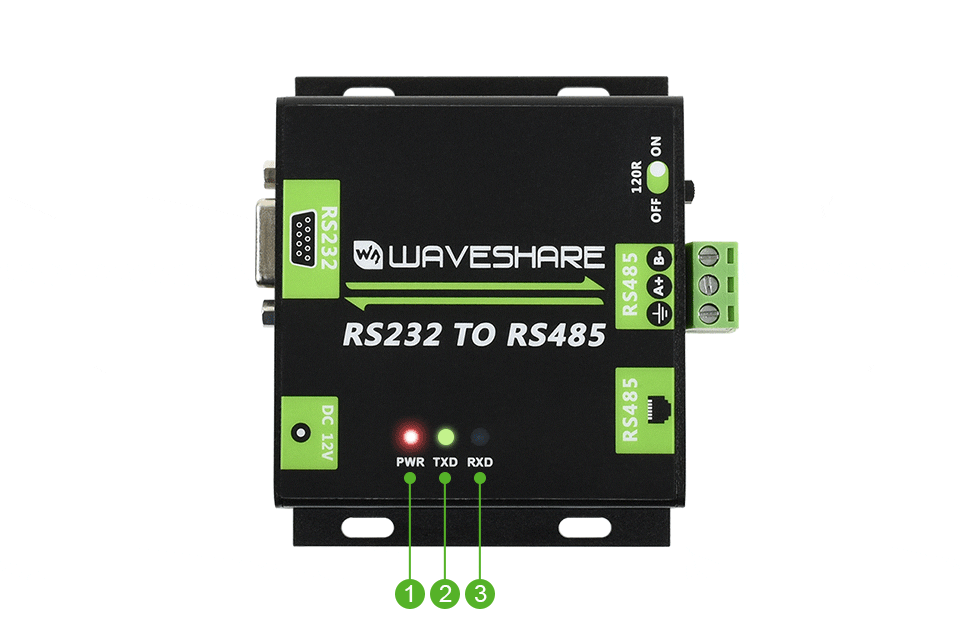

工作狀態指示燈

板載3個LED指示燈，方便查看電源和訊號收發狀態

RS232轉RS485 電磁隔離型轉換器

1 PWR 紅燈亮,電源接通
2 TXD 綠燈閃爍,資料發送狀態
3 RXD 藍燈閃爍,資料接收狀態



鋁合金磨砂外殼

產品使用鋁合金材質，並經過氧化磨砂處理 牢固耐用，顏值與手感更好

RS232轉RS485 電磁隔離型轉換器

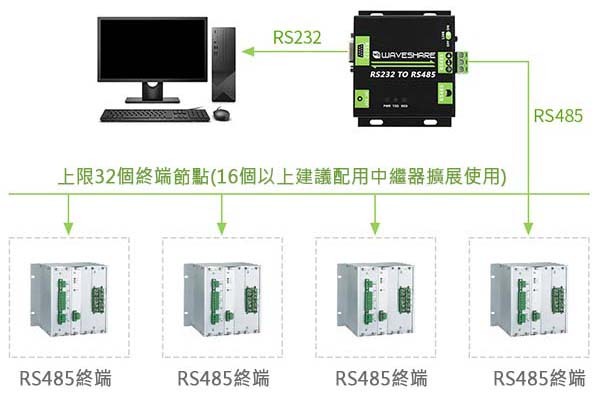

應用領域

RS232 TO RS485應用領域廣泛
可應用於主控機之間、主控機與單片機或外設之間，構成點對點、點對 多點遠程多級通訊網絡，實現多機應答通訊

  • 工業自動化系統
  • 門禁系統
  • 自助銀行系統
  • 停車場系統
  • 公路收費系統
  • 考勤系統



商品規格



出貨清單

  • RS232轉RS485 電磁隔離型轉換器 x 1
