物聯網專題－心率血氧感測套件包

產品貨號：368030501731
區號：Nc01-04-E02
品牌：
原廠貨號：
從無到有動手製作一台「自製指尖心率血氧機」，完成後除了拿來自用，也可以從中順手研究心血氧的量測方式及原理，甚至能進一步增加市面上大部分血氧機沒有的功能（例如長期雲端統計，連動 Line、Email、APP 在數值超標即時發送緊急通知等），結合各種 idea 打造專屬自己的心率血氧機。

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$1,099

NT$999

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

採用TTGO T-Display ESP32 WiFi 開發板，並結合M5Stack MAX30100 心血氧感測器模組，從無到有動手製作一台「自製指尖心率血氧機」，完成後除了拿來自用，也可以從中順手研究心血氧的量測方式及原理，甚至能進一步增加市面上大部分血氧機沒有的功能（例如長期雲端統計，連動Line、Email、APP在數值超標即時發送訊息通知），結合各種Idea打造專屬自己的心率血氧機。

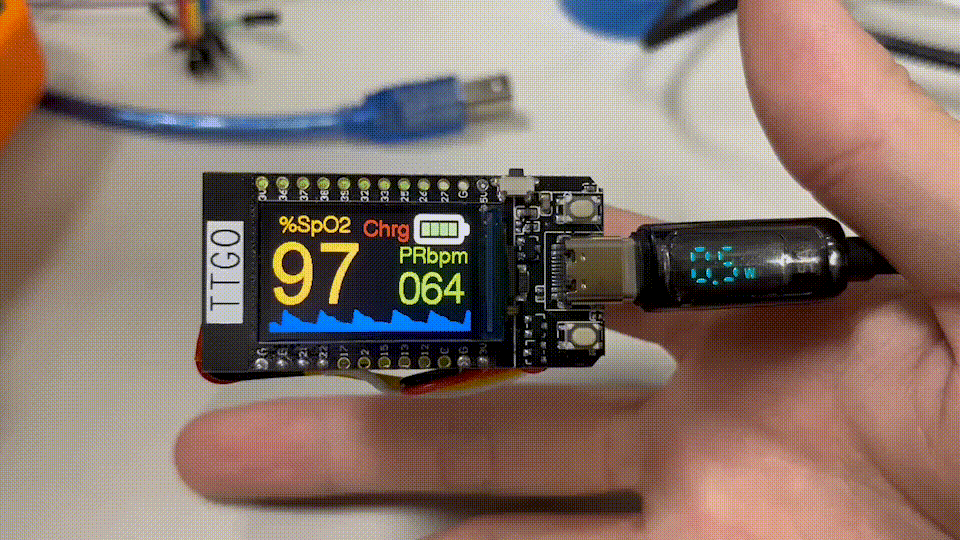

心血氧套件包

硬體介紹

TTGO T-Display開發板

TTGO T-Display 主要特色是有非常漂亮的TFT可顯示彩色畫面，對於喜歡ESP32系列並且需要彩色顯示的專案會是很好的選擇。

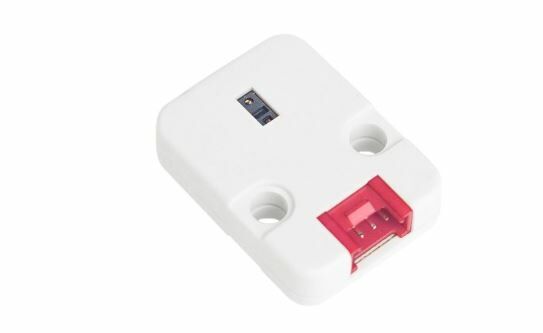

MAX30100心血氧感測器模組

MAX30100 擁有非常低的待機功耗，以符合穿戴式設備的功耗要求。套件採用 M5Stack 提供了較完整的外觀及機構，避免在量測期間受到環境光干擾。

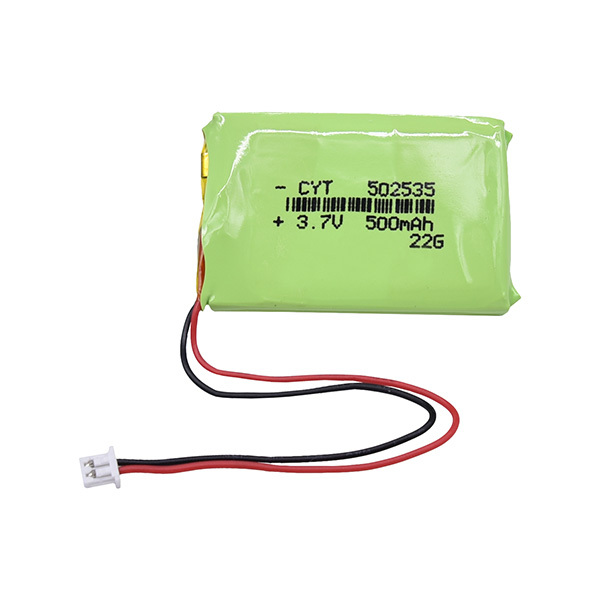

聚合物鋰電池-500mAh 3.7V

此次的指尖心率血氧機的電池我們採用型號為502535（厚5mm，寬25mm，長35mm）（圖4），3.7V容量為500mah的鋰電池，對於此專題初步預估待機時間約50天左右，連續使用約6小時。

商品規格

硬體接線表

TTGO開發板	MAX30100
3V	5V
GND	GND
21(SDA)	SDA(黃)
22(SCL)	SCL(白)

功能測試表

狀態	功耗
量測中	83 mA
空閒	82 mA
深度睡眠	390 uA

深度睡眠功耗並不低，經過各個元件測量後結果如下表：

TTGO T-Display（實際量測功耗為300 uA）

元件	功耗
ESP32(深度睡眠模式)	150 uA
AP2112-3.3(LDO)	55 uA
TFT(推測)	95 uA

M5Stack MAX30100關機（實際量測功耗為 90.4uA）

元件	功耗
MAX30100Chip	0.7 uA (依照Datasheet)
HT7533(LDO)	2.5 uA (依照Datasheet)
RT9193(LDO)	90 uA (依照Datasheet,En=3.3V)

續航力估算

續航力公式

電池續航力 = 電池容量(mAh)/負載電流(mAh)

續航力估算

以電池容量500mah為例：

連續使用：預估使用時間(小時)：500/83 = 約6小時。
放著不用：預估使用時間(小時)：500/0.39 = 1282小時，約53天。

須注意若放電C數超過0.2續航力可能就需要大打折扣，因一般的電池容量是以0.2C放電下去估算的，本次的最高功耗為83 mA並未超過0.2C(100 mA)。

心血氧套件包

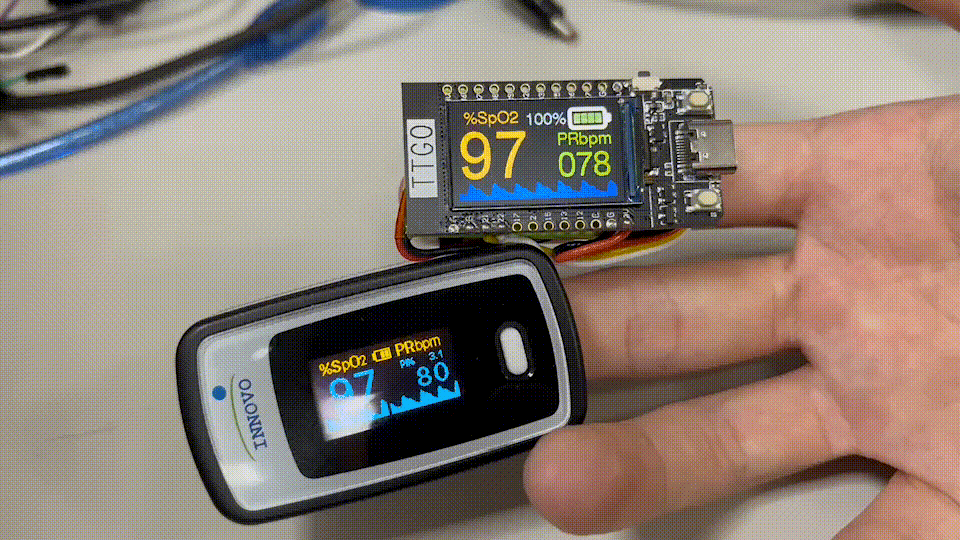

▲與市售血氧機比對

程式載點

https://github.com/CIRCUSPi/Fingertip_Pulse_Oximeter

技術文章

ESP32 專題(一) 智慧生醫 – 心率血氧機

出貨清單

TTGO T-Display ESP32 CH9102 WiFi 模組(16MB) x 1
MAX30100 血氧感測器模組 x 1
聚合物鋰電池-500mAh 3.7V x 1
USB to type-c 1.0m x 1
