Raspberry Pi 2-CH CAN BUS HAT 擴展板

產品貨號：368030501742
區號：Qh18-06
品牌：Waveshare
原廠貨號：17912
採用MCP2515與SN65HVD230雙晶片組合方案，支援2路CAN接口通訊

全店，滿千郵寄超商純取免運優惠

NT$1,250

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

商品特性

採用MCP2515與SN65HVD230雙晶片組合方案，支援2路CAN接口通訊
板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
板載數字隔離晶片，信號隔離通信更安全、穩定性更好、抗干擾性更強
板載SM24CANB(瞬態電壓抑制管)，防靜電和瞬態尖峰電壓
板載電壓轉換電路，可通過跳線帽切換3.3V/5V的工作電壓
板載120Ω終端電阻，可通過跳線帽設置使能
引出SPI控制接口，方便接入STM32/Arduino等主控板

參數
CAN控制器	MCP2515	供電電壓	5V
CAN收發器	SN65HVD230	邏輯電壓	3.3V/5V

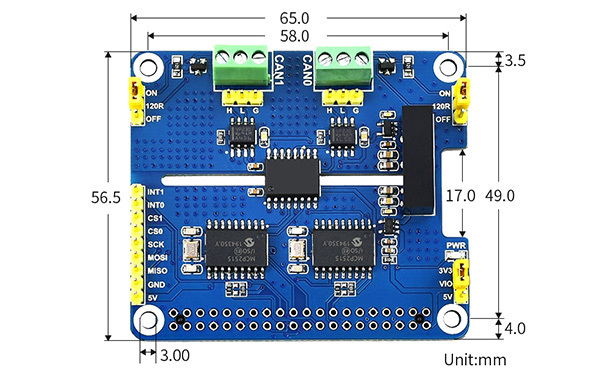

通訊方式	SPI	產品尺寸	65mm × 56.5mm

主要功能

隔離抗干擾性更強CAN連接埠

隔離抗干擾性更強CAN連接埠

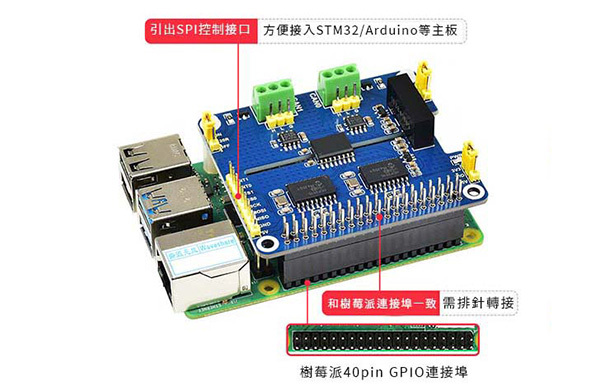

接入Raspberry Pi系列主板

基於Raspberry Pi 40pin GPIO連接埠，適用於Raspberry Pi系列主板

接入Raspberry Pi系列主板

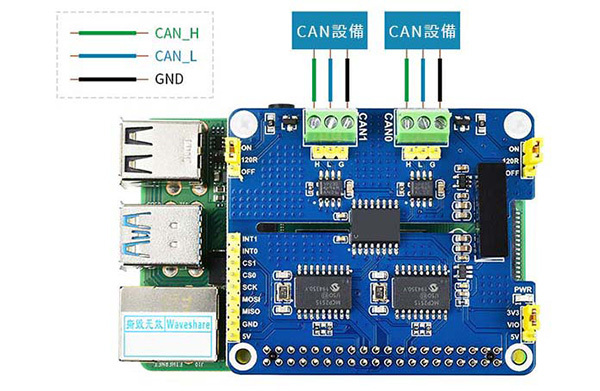

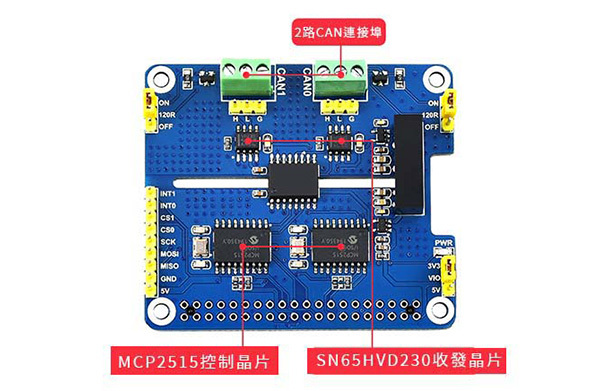

支持2路CAN連接埠通訊

使用CAN控制器MCP2515，搭配收發器SN65HVD230

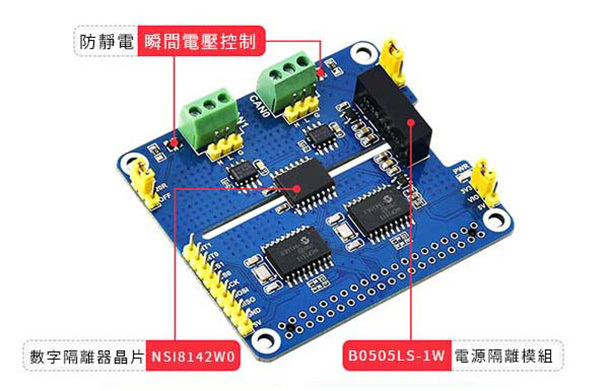

帶電氣隔離電路，通訊更安全可靠

板載SM24CANB(瞬態電壓抑制管)，防靜電和瞬態尖峰電壓

帶電氣隔離電路，通訊更安全可靠

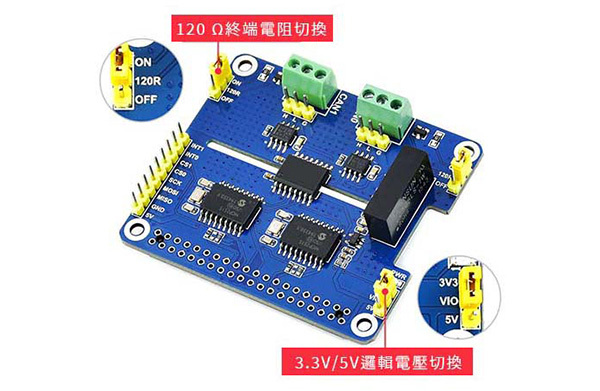

靈活方便的跳線帽設置方式

板載電壓轉換電路，可通過跳線帽切換3.3V/5V的工作電壓
板載120Ω終端電阻，可通過跳線帽設置使能

靈活方便的跳線帽設置方式

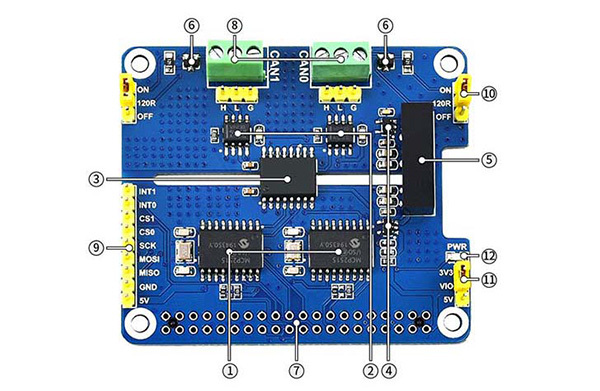

編號	晶片簡介	編號	其他資源
1	MCP2515控制晶片	7	RasberryPi GPIO連接埠
2	SN65HVD230收發晶片	8	CAN總線連接埠
3	NSI8142W0數字隔離晶片	9	MCU控制連接埠
4	RT9193-33電源晶片	10	120Ω終端電阻切換
5	B0505LS-1W電源隔離模組	11	3.3V/5V邏輯電壓切換
6	SM24CANB瞬間抑制二極管陣列	12	電源指示燈

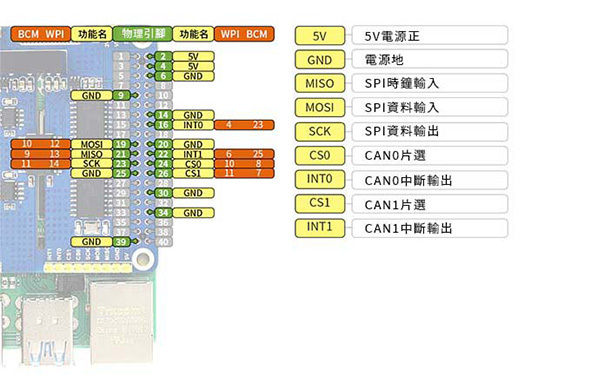

連接埠定義

連接埠定義

商品規格

商品規格表

出貨清單

Raspberry Pi 2-CH CAN BUS HAT 擴展板 x 1
RPi螺柱包x1
2×20 PIN 長排針
