Raspberry Pi 2-CH CAN FD HAT 擴展板

產品貨號：368030501743
區號：Qh18-07
品牌：Waveshare
原廠貨號：17075
你還在為樹莓派沒有 CAN 連接埠而煩惱？或者想要支援更快傳輸速率、更大數據量或者隔離抗干擾性更強的 CAN 連接埠？那麼，找我就對了，我就是為它量身定做的。我不僅支援傳統 CAN 2.0 協議，還支援 CAN FD 協議，數據傳輸速率更快，數據吞吐量更大。我還板載多種保護電路，包括 500W 的雷擊浪湧、靜電保護、短路保護和電氣隔離，通訊更安全可靠。

全店，滿千郵寄超商純取免運優惠

NT$1,578

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

你還在為樹莓派沒有 CAN 連接埠而煩惱？或者想要支援更快傳輸速率、更大數據量或者隔離抗干擾性更強的 CAN 連接埠？那麼，找我就對了，我就是為它量身定做的。我不僅支援傳統 CAN 2.0 協議，還支援 CAN FD 協議，數據傳輸速率更快，數據吞吐量更大。我還板載多種保護電路，包括 500W 的雷擊浪湧、靜電保護、短路保護和電氣隔離，通訊更安全可靠。

商品特性

基於 Raspberry Pi 40PIN GPIO 連接埠設計，適用於 Raspberry Pi 系列主板、Jetson Nano
支持傳統 CAN 2.0 和 CAN FD 協議
引出 SPI 控制連接埠，方便接入 STM32/Arduino 等主控板
板載電氣隔離電路，隔離電壓可達 5KV，穩定性好，抗干擾性更強
板載防雷擊、防靜電和防短路等多種保護電路，通訊更安全
板載電平轉換電路，可通過跳線帽切換 3.3V/5V 的工作電平
板載 120Ω 終端電阻，可通過跳線帽設置
提供完善的配套資料手冊 (Raspberry/Arduino 範例程序和用戶手冊等)

	參數
CAN控制器	MCP2518FD
通訊方式	SPI
供電方式	外部供電端子或樹莓派
接線端子輸入電壓	DC 8~28V
工作電壓	5 V
邏輯電壓	3.3V / 5V

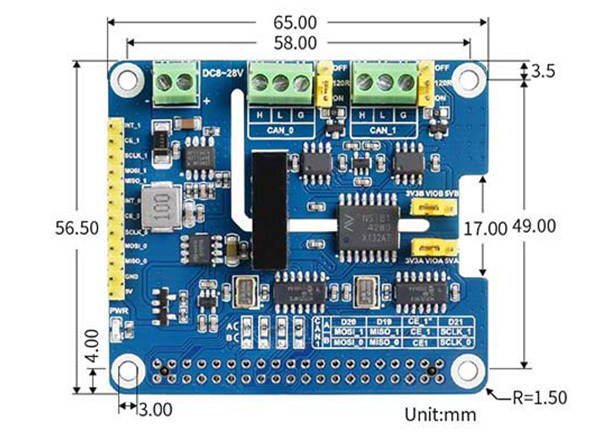

尺寸	65.0 x 56.5mm

主要功能

隔離抗干擾性更強CAN連接埠

隔離抗干擾性更強CAN連接埠

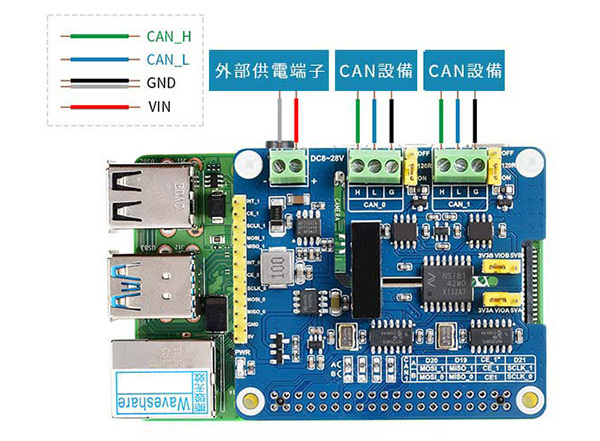

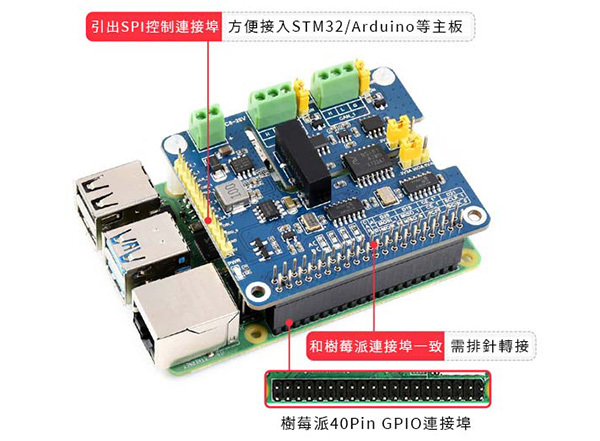

接入Raspberry Pi系列主板

基於Raspberry Pi 40pin GPIO連接埠，適用於Raspberry Pi系列主板

基於Raspberry Pi 40pin GPIO連接埠，適用於Raspberry Pi系列主板

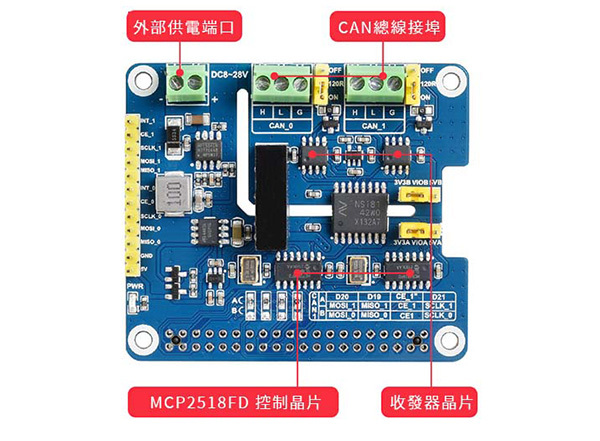

支援2路CAN連接埠通訊

使用CAN控制器MCP2518FD，搭配CAN收發器晶片

支援2路CAN連接埠通訊

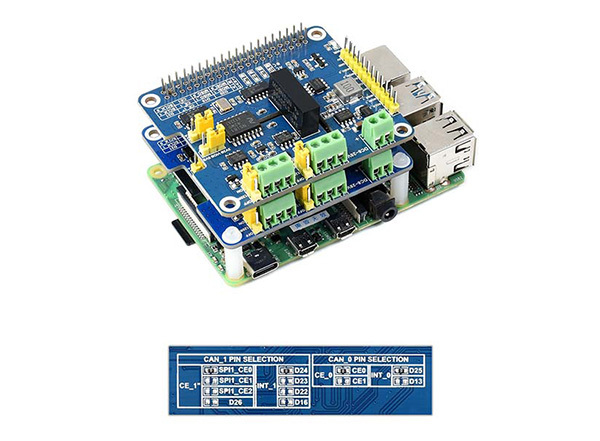

可堆疊支援 4 路 CAN 通訊

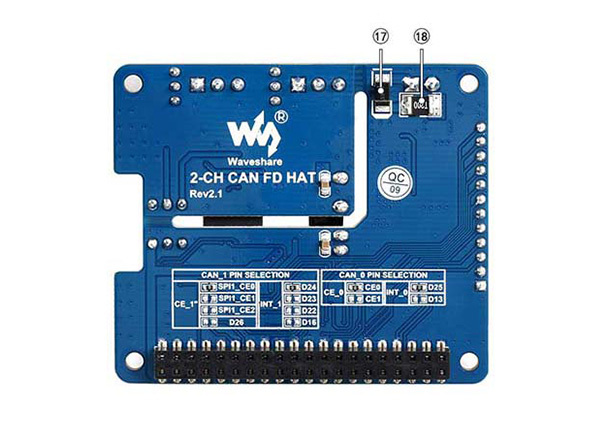

背面預留 SPI0 和 SPI1 的片选和中斷引腳選擇焊盤，靈活配置，避免與其他 SPI 從設備衝突，也可用於堆疊支援 4 路 CAN 連接埠通訊

可堆疊支援 4 路 CAN 通訊

跳線說明	CAN_1 控制引腳配置		CAN_0 控制引腳配置
跳線說明	片選(CE_1")	中斷(INT_1)	片選(CE_0)	中斷(INT_0)
出廠默認	SPI1_CE0(D18)	D24	CE0(D8)	D25
可選方式	SPI1_CE1(D17)	D23	CE1(D7)	D13
可選方式	SPI1_CE2(D16)	D22
可兼容陰版	D26	D16

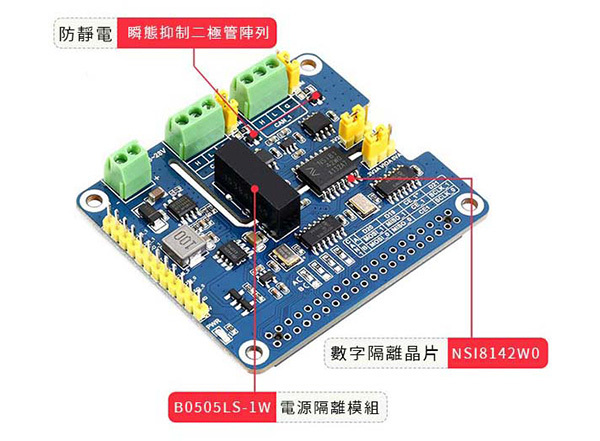

帶電氣隔離電路通訊更安全可靠

板載 SM24CANB (瞬態抑制二極管陣列)
防靜電和瞬態尖峰電壓

帶電氣隔離電路通訊更安全可靠

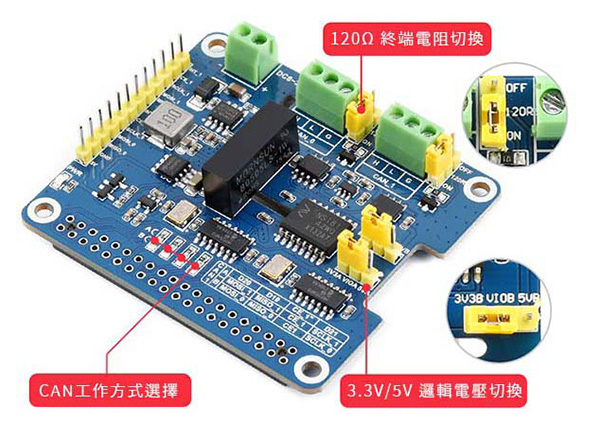

靈活方便的跳線帽設置方式

板載電平轉換電路，可通過跳線帽切換 3.3V/5V 的工作電壓
板載 120Ω 終端電阻，可通過跳線帽設置使能

靈活方便的跳線帽設置方式

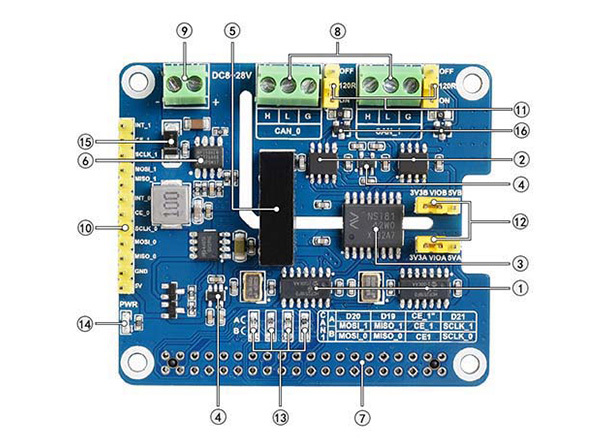

主板簡介

編號	晶片簡介	編號	連接埠簡介
1	MCP2518FD控制晶片	7	RasberryPi GPIO連接埠
2	收發晶片	8	CAN總線連接埠
3	NSI8142W0數字隔離晶片	9	外部供電端子
4	RT9193-33電源晶片	10	120Ω終端電阻切換
5	B0505LS-1W電源隔離模組	11	3.3V/5V邏輯電壓切換
6	MP1584電源晶片	12	電源指示燈

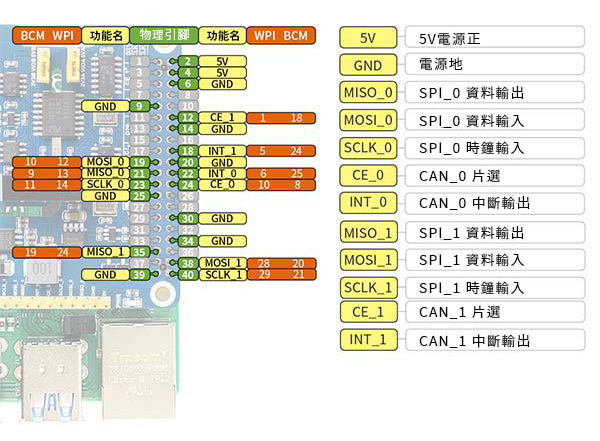

連接埠定義

商品規格

商品規格表

出貨清單

Raspberry Pi 2-CH CAN FD HAT 擴展板 x 1
RPi螺柱包 x1
2×20 PIN 長排針
