Raspberry Pi 2-CH RS485 HAT 擴展板

這是專為樹莓派設計的雙通道隔離型RS485擴展板，採用SC16IS752+SP3485方案，內建電源隔離、ADI磁耦隔離和TVS等保護電路。操作簡單，通過SPI連接埠即可控制兩路RS485通信，自動收發轉換，具有通信速度快、穩定、可靠、安全等特點，可適用於工業自動化等領域。

產品貨號：368030501744
區號：Qh18-08
品牌：Waveshare
原廠貨號：17221

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$820

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

這是專為樹莓派設計的雙通道隔離型RS485擴展板，採用SC16IS752+SP3485方案，內建電源隔離、ADI磁耦隔離和TVS等保護電路。
操作簡單，通過SPI連接埠即可控制兩路RS485通信，自動收發轉換，具有通信速度快、穩定、可靠、安全等特點，可適用於工業自動化等領域。

商品特色

基於Raspberry Pi 40pin GPIO連接埠，適用於Raspberry Pi系列主板
採用SC16IS752與SP3485雙晶片組合方案，可實現SPI轉RS485，通訊速率高達921600bps
支援手動或自動收發數據，可通過撥碼開關設置
板載TVS(瞬態電壓抑制管)，可有效抑制電路中的浪湧電壓和瞬態尖峰電壓，防雷防靜電
板載自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
板載電源和串口收髮指示燈，方便查看模塊電源和通信狀態
引出SPI控制連接埠，方便接入Arduino等主控板
提供完善的配套資料手冊(C與python示例程序和用戶手冊等)

	參數
串口擴展晶片	SC16IS752
RS485收發器	SP3485
通信連接埠	SPI
通訊速率	300 ~ 921600 bps
工作電壓	3.3V / 5V
過孔直徑	3.0 mm

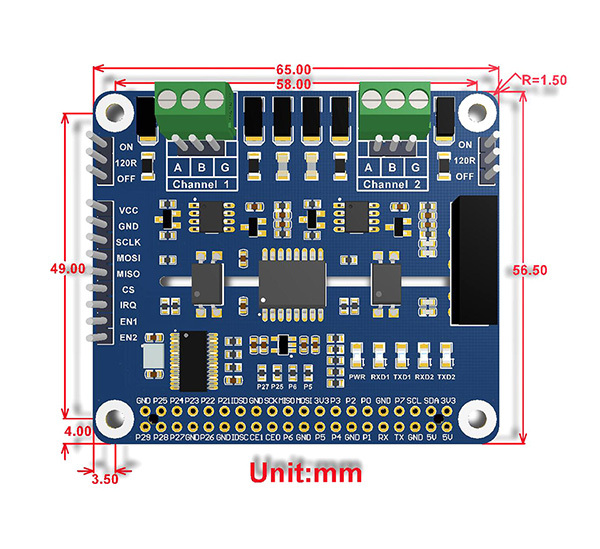

尺寸	65mm × 56.5mm

跳線說明	CAN_1 控制引腳配置		CAN_0 控制引腳配置
跳線說明	片選(CE_1")	中斷(INT_1)	片選(CE_0)	中斷(INT_0)
出廠默認	SPI1_CE0(D18)	D24	CE0(D8)	D25
可選方式	SPI1_CE1(D17)	D23	CE1(D7)	D13
可選方式	SPI1_CE2(D16)	D22
可兼容陰版	D26	D16

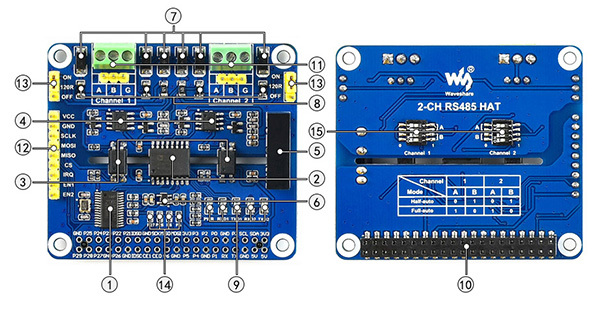

編號	晶片簡介	編號	連接埠簡介
1	SC16IS752擴展串口晶片	10	RasberryPi GPIO連接埠
2	ADUM1412數字隔離器晶片	11	RS485總線連接埠
3	PC817光耦隔離	12	MCU控制連接埠
4	SP3485 RS485收發器	編號	跳線說明
5	B0505LS電源隔離模組	13	120Ω終端電阻切換
6	RT9193-33電源晶片	14	中斷管腳切換
7	SMAJ12CA瞬態抑制二極管陣列	15	工作模式切換半自動：A=0，B=1 全自動：A=1，B=0
8	自恢復保險絲
9	狀態指示燈 PWR：電源指示燈 RXD/TXD：串口收發指示燈

連接埠定義

功能引腳	樹莓派連接埠(BCM)	描述
VCC	5V	3.3V/5V 電源正
GND	GND	電源地
SCK	P21(SPI1 SCLK)	SPI 時鐘輸入
MOSI	P20(SPI1 MOSI)	SPI 資料輸入
MISO	P19(SPI1 MISO)	SPI 資料輸出
CS	P18(SPI1 CS)	SPI 片選信號
IRQ	P24	中斷輸出
EN1	P27	通道1(Channel 1)收發使能：高電壓發送使能，低電壓接收使能
EN2	P22	通道2(Channel 2)收發使能：高電壓發送使能，低電壓接收使能

商品規格

出貨清單

Raspberry Pi 2-CH RS485 HAT 擴展板擴展板 x 1
RPi 螺柱包x1
2×20 PIN 長排針
