Motor shield V5.2+PS2無線手把

Motor shield V5.2+PS2無線手把

產品貨號：368030501750
區號：Pc03-04-C01
品牌：N/A
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$900
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

MotorDriverBoard V5.2 特色:

  • 5 m064路直流馬達，最大驅動電流3A
  • 支援驅動8路舵機，帶自恢復保險絲，防止舵機堵轉
  • 支援驅動2路4線步進馬達
  • 支援4路編碼馬達
  • 板載無源蜂鳴器(A0)
  • 板載1個RGB全彩燈(A1)
  • 1個 i2c連接埠 、1個PS2X連接埠、1個Uart(藍牙/wifi模組)連接埠 、1個NRF24L01無線模組連接埠
  • 1個超聲波模塊連接埠
  • 舵機電源可切換到外部供電
  • 軟體支援Arduino IDE，Mixly，Mind+，Mblock5，MagicBlock(基於Scratch3.0可定制)

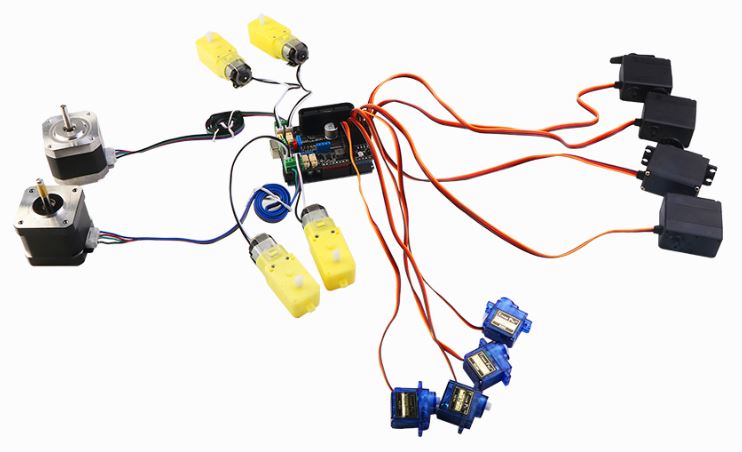

MotorDriverBoard V5.2 特色



兼容Arduino主板和PS2X連接埠

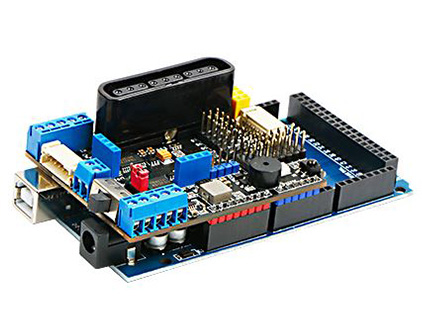

兼容Arduino主 Uno R3主板和MEGA2560 R3主板

兼容Arduino主 Uno R3主板和MEGA2560 R3主板

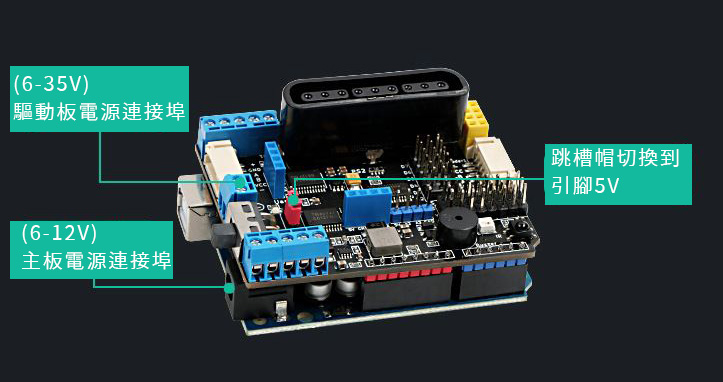

兩種外接電源供電方式

兩種外接電源供電方式

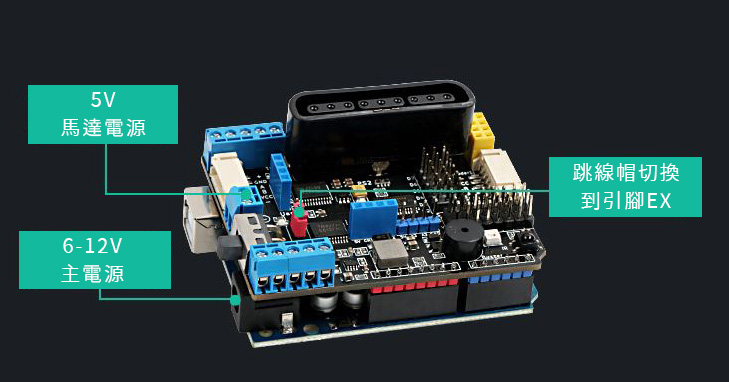

馬達可獨立供電

馬達可獨立供電


商品規格

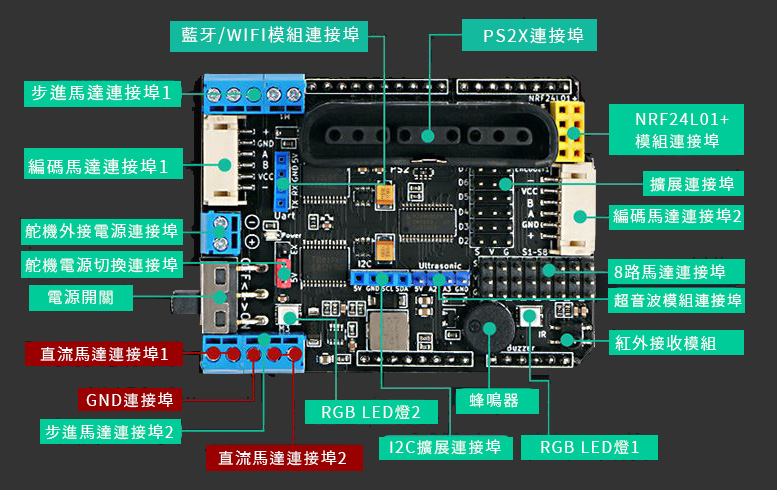

Motor shield V5.2+PS2無線手把 規格


供電說明:
為了將本驅動板做到使用更加靈活，適應不同馬達，舵機驅動要求，以及整個板子能夠穩定運行

設計如下幾種供電方案，注意驅動板必須通過鋰電池或者8.4V 3A以上的UPS電源供電，不能只Uno主板usb供電或者乾電池供電

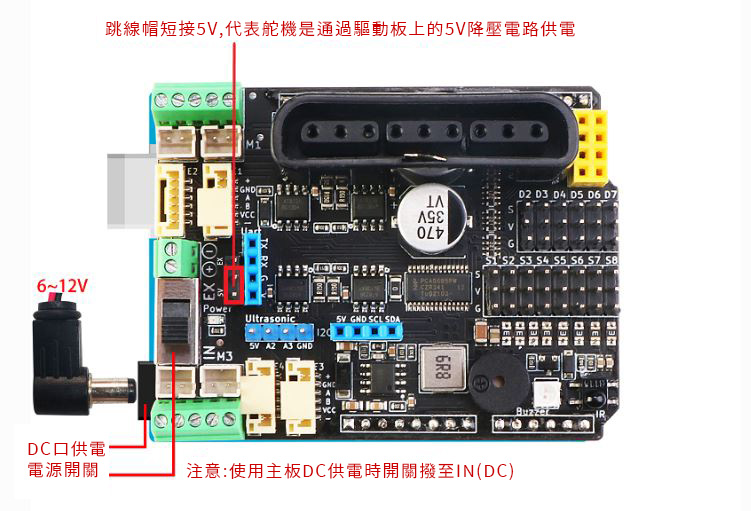

1、只通過Uno的DC（7~12V）頭單一電源給Uno主板，驅動板，舵機同時供電。

應用場景:

  • 驅動9V以下得直流電機比如TT馬達積木電機燈，外加sg90/mg90這種舵機
  • PS2控制9V~12V的電機時，為了確保PS2不斷連，建議使用航模電池或者大電流21700鋰電池，兩節18650供電不穩定。
  • 電源切換開關達到IN(DC)位置，跳線帽短接5V位置

    • 只通過Uno的DC（7~12V）頭單一電源給Uno主板，驅動板，舵機同時供電

    2、只通過接線柱供單一電源給驅動板，Uno主板和舵機供電。將驅動板的5V電源輸出到Uno主板

    適用場景:

    • 驅動4路12V以上的電機時比如370電機，520電機，此時舵機為sg90/mg90這種小功率舵機
    • 供電超過Uno DC頭12V電壓，所以我們需要用接線柱供電，供電範圍6~25V
    • 電源切換開關打到EX，跳線帽短接到5V位置，需要短接背面R24電阻位

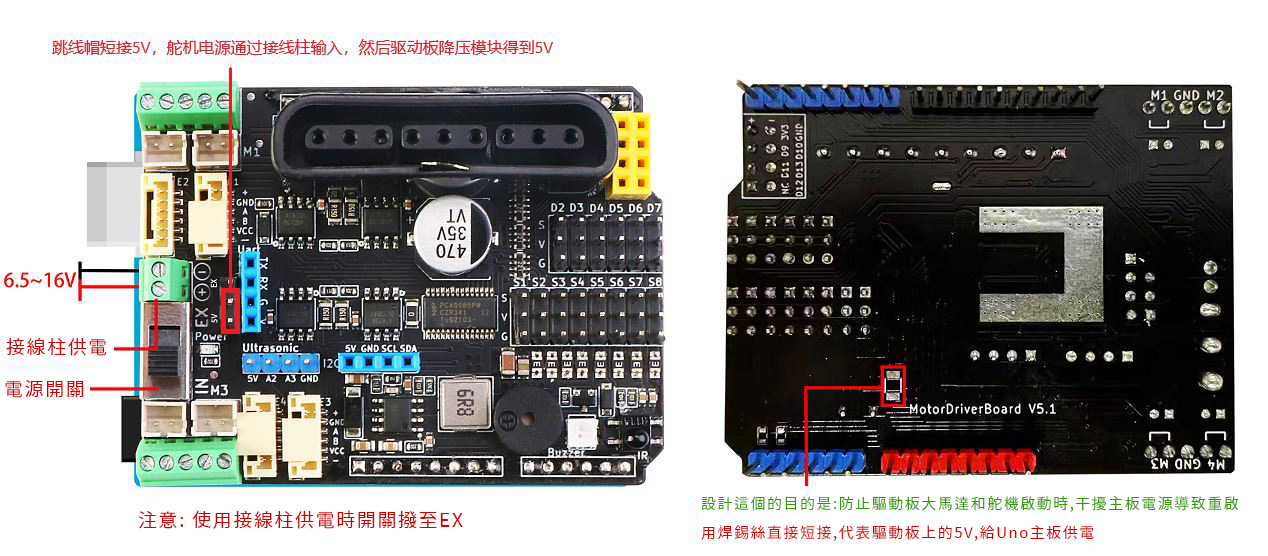

    只通過接線柱供單一電源給驅動板，Uno主板和舵機供電。將驅動板的5V電源輸出到Uno主板

    3、Uno主板通過DC頭供電，舵機通過接線柱獨立供電

    • 外部使用MG995/MG996/DS3235/DS3238等大力矩舵機時，數量超過2個時（需要根據實際情況測試），我們需要給舵機獨立供電
    • 舵機供電電壓電流根據舵機參數提供
    • 電源切換開關達到IN(DC)位置，跳線帽短接EX位置

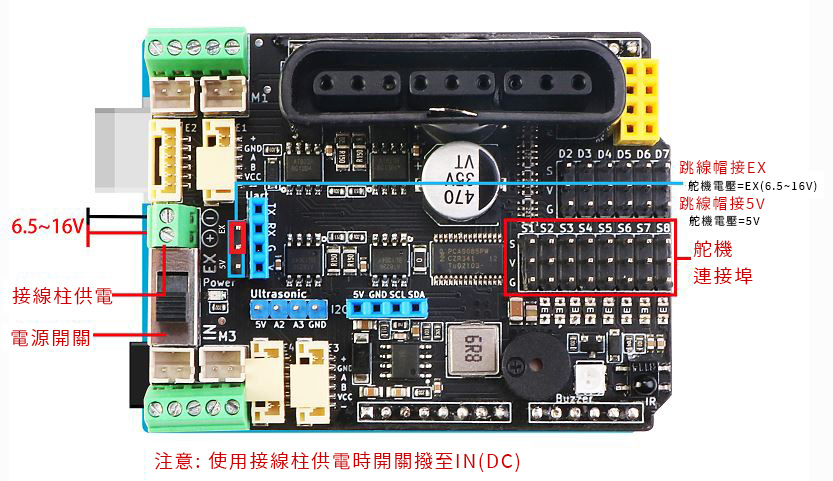

    Uno主板通過DC頭供電，舵機通過接線柱獨立供電

    文件下載

    Datasheet


    出貨清單
    • Motor shield V5.2+PS2無線手把 x 1
