ESP32-S3-WROOM模組

商品特色：

• 內建ESP32-S3 系列晶片，Xtensa® 雙核32 位元 LX7 微處理器(支持單精度浮點運算單元)，支援高達240 MHz 的時鐘頻率
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
• 最大8 MB PSRAM

Wi-Fi

• 802.11 b/g/n
• 802.11n 模式下數據速率高達150 Mbps
• 幀聚合(TX/RX A-MPDU, TX/RX A-MSDU)
• 0.4 μs 保護間隔
• 工作信道中心頻率範圍：2412 ~ 2484 MHz

藍牙

• 低功耗藍牙(Bluetooth LE)：Bluetooth 5、Bluetooth mesh
• 速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 廣播擴展(Advertising Extensions)
• 多廣播(Multiple Advertisement Sets)
• 信道選擇(Channel Selection Algorithm #2)
• Wi-Fi 與藍牙共存，共用同一個天線

外部設備

GPIO、SPI、LCD、Camera 接口、UART、I2C、I2S、 紅外遙控、脈衝計數器、LED PWM、USB 1.1 OTG、USB Serial/JTAG 控制器、MCPWM、SDIO 主機接頭、GDMA、TWAI® 控制器（兼容ISO 11898-1）、 ADC、觸摸感測器、溫度感測器、定時器和看門狗

模组集成零件

• 40 MHz 集成晶振
• 最大16 MB Quad SPI flash

天線類型

• 板載PCB 天線(ESP32-S3-WROOM-1)
• 通過連接器連接外部天線(ESP32-S3-WROOM-1U)

工作條件

• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 工作環境溫度：
  • 65 °C 版模組：–40 ~ 65 °C
  • 85 °C 版模組：–40 ~ 85 °C
  • 105 °C 版模組：–40 ~ 105 °C

ESP32-S3-WROOM-1 和ESP32-S3-WROOM-1U 是兩款通用型Wi-Fi + 低功耗藍牙MCU 模組，搭載ESP32-S3系列晶片。除具有豐富的外接接頭之外，模組還擁有強大的神經網絡運算能力和信號處理能力，適用於AIoT 領域的多種應用場景，例如喚醒詞檢測和語音命令辨識、人臉檢測和辨識、智慧家居、智慧家電、智慧控制面板、智慧揚聲器等。ESP32-S3-WROOM-1 採用PCB 板載天線，ESP32-S3-WROOM-1U 採用連接器連接外部天線。

商品應用

• 通用低功耗IoT 感測器集線器
• 通用低功耗IoT 資料記錄器
• 攝影鏡頭傳輸
• OTT 電視盒/機頂盒設備
• USB 設備
• 語音辨識
• 圖像辨識
• Mesh 網絡
• 家庭自動化
• 智慧大樓
• 工業自動化
• 智慧農業
• 音響設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售& 餐飲

商品規格

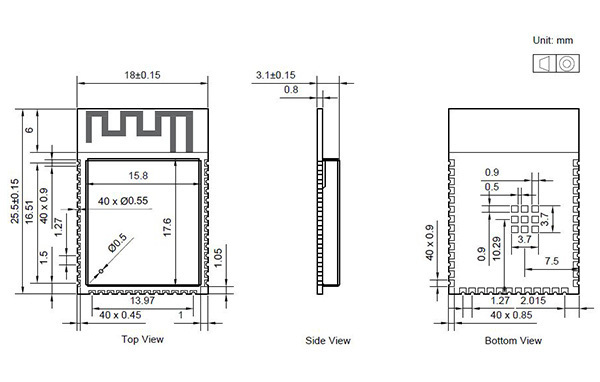

板載天線規格圖

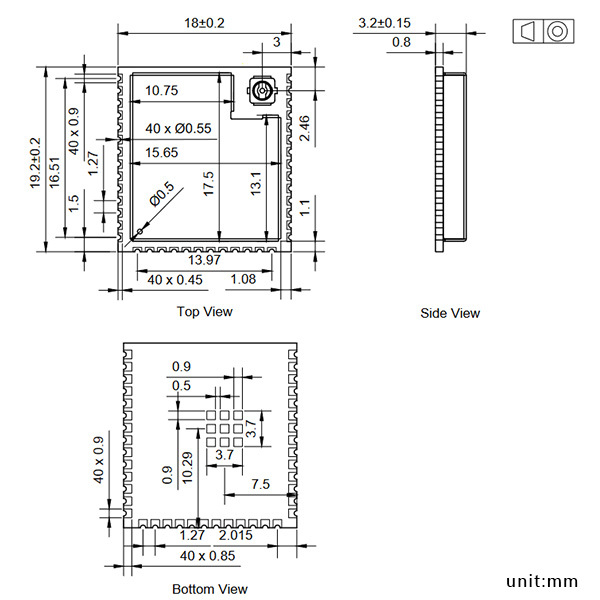

外接天線規格圖

文件下載

Datasheet
