NodeMCU-32S 板載天線 物聯網開發板(相容版)

NodeMCU-32S 板載天線 物聯網開發板(相容版)

全店,滿千免運優惠(限郵寄和超商純取貨)

{{ productService.variationPriceMemberTag(variationSelected) }}
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}
數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組,無法隨插即用,須經專業背景人士(如:工程師、研究生、師生)撰寫程式、燒錄、接線等二次加工後,才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組,非屬電信管制射頻器材,購買前請詳閱商品說明。

商品簡介


NodeMCU是一個開源的物聯網平臺。 它使用Lua指令碼語言程式設計。該平臺基於eLua開源項目。「NodeMCU-32S」基於ESP-32S模組。該平臺使用了很多開源專案, 例如lua-cjson, spiffs. 「NodeMCU-32S」包含了可以運行在ESP32 Wi-Fi SoC晶片之上的硬體,以及基於ESP-32S模組的硬體。ESP32是上海Espressif研發的WiFi+藍牙晶片,為嵌入式類產品提供接入網路的功能。

  • 像Arduino一樣操作硬體IO
  • 用Nodejs類似語法寫網路應用
  • 超高性能、低成本的WiFi+藍牙模組ESP-32S


包含USB串口,隨插即用 36個GPIO,每個都能配置為PWM、I2C FCC&CE認證的WiFi模組,內建天線

「NodeMCU-32S」是基於 ESP-32S 模組所設計的核心開發板。該開發板延續了 NodeMCU 1.0 經典設計,引出大部分I/O至兩側的排針,開發者可以根據自己的需求連接外設。使用麵包板進行開發和調試時,兩側的標準排針可以使操作更加簡單方便。



商品規格

SPI Flash 預設 32 Mbits,最大支援128 Mbit
支援連接埠 UART/SPI/SDIO/I2C/IR/ADC/DAC
頻率範圍 2400 ~ 2483.5MHz
序列埠速率 支援 300 ~ 460800 bps
預設 115200 bps
藍牙 藍牙 4.2 BR/EDR
工作溫度 -20 ~ 70 °C
儲存環境 -40 ~125°C,<90%RH
供電範圍 Micro USB 供電電壓 4.75V ~5.25V(推薦5.0V)
供電電壓 3.0V~3.6V,工電電流>500mA(推薦3.3V)

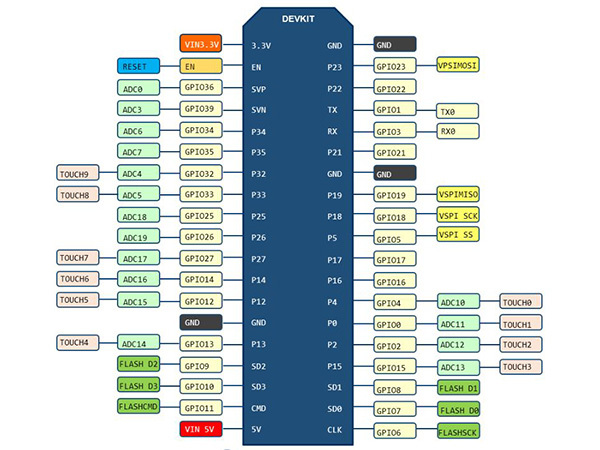

腳位圖



腳位 名稱 功能說明
1 3.3V 供電
2 EN 使能模組,高電壓有效
3 SVP GPIO36/ADC1_CH0/RTC_GPIO0
4 SVN GPIO39/ADC1_CH3/RTC_GPIO3
5 P34 GPIO34/ADC1_CH6/RTC_GPIO4
6 P35 GPIO35/ADC1_CH7/RTC_GPIO5
7 P32 GPIO32/XTAL_32K_P(32.768 kHz 晶振輸入),ADC1_CH4/TOUCH9/RTC_GPIO9
8 P33 GPIO33/XTAL_32K_N(32.768 kHz 晶振輸出),ADC1_CH5/TOUCH8/RTC_GPIO8
9 P25 GPIO25/DAC_1/ADC2_CH8/RTC_GPIO6/EMAC_RXD0
10 P26 GPIO26/DAC_2/ADC2_CH9/RTC_GPIO7/EMAC_RX_DV
11 P27 GPIO27/ADC2_CH7/TOUCH7/RTC_GPIO7/EMAC_RX_DV
12 P14 GPIO14/ADC2_CH6/TOUCH6/RTC_GPIO16/MTMS/HSPIQ/HS2_CLK/SD_CLK/EMAC_TXD2
13 P12 GPIO12/ADC2_CH5/TOUCH5/RTC_GPIO15/MTDI/HSPIQ/HS2_DATA2/SD_DATA2/EMAC_TXD3
14 GND 接地
15 P13 GPIO13/ADC2_CH4/TOUCH4/RTC_GPIO14/MTCK/HSPID/HS2_DATA3/SD_DATA3/EMAC_RX_ER
16 SD2 GPIO09/SD_DATA2/SPIHD/HS1_DATA2/U1RXD
17 SD3 GPIO10/SD_DATA3/SPIWP/HS1_DATA3/U1TXD
18 CMD GPIO11/SD_CMD/SPICS0/HS1_CMD/U1RTS
19 5V 供電
20 CLK GPIO06/SD_CLK/SPICLK/HS1_CLK/U1CTS
21 SD0 GPIO07/SD_DATA0/SPIQ/HS1_DATA0/U2RTS
22 SD1 GPIO08/SD_DATA1/SPID/HS1_DATA1/U2CTS
23 P15 GPIO15/ ADC2_CH3/ TOUCH3/MTD0/HSPICS0,RTC_GPIO13/HS2_CMD/SD_CMD/EMAC_RXD3
24 P2 GPIO2/ ADC2_CH2/TOUCH2/RTC_GPIO12/HSPIWP/HS2_DATA0/SD_DATA0
25 P0 GPIO0/ ADC2_CH1/ TOUCH1/ CLK_OUT1/ RTC_GPIO11/EMAC_TX_CLK
下載模式:外部拉低 ; 運行模式:懸空或是外部拉高
26 P4 GPIO4/ ADC2_CH0/ TOUCH0/ RTC_GPIO10/ HSPIHD/HS2_DATA1/ SD_DATA1/EMAC_TX_ER
27 P16 GPIO16/ HS1_DATA4/U2RXD/EMAC_CLK_OUT
28 P17 GPIO17/ HS1_DATA5/U2TXD/EMAC_CLK_OUT_180
29 P5 GPIO5/ VSPICS0/HS1_DATA6/EMAC_RX_CLK
30 P18 GPIO18/ VSPICLK/ HS1_DATA7
31 P19 GPIO19/ VSPIQ/ U0CYS/ EMAC_TWD0
32 GND 接地
33 P21 GPIO21/ VSPIHD/ EMAC_TX_EN
34 RX GPIO3/ U0RXD/ CLK_OUT2
35 TX GPIO1/ U0TXD/ CLK_OUT3 / EMAC_RXD2
36 P22 GPIO22/ VSPIWP/ U0RTS/ EMAC_TXD1
37 P23 GPIO23/ VSPID/ HS1_STROBE
38 GND 接地




規格 產品貨號 區號 品牌 原廠貨號
外部天線 368030501866 Pc02-04-F01
板載天線 368030501867 Pc03-04-B02
