Arduino GIGA R1 WIFI 開發板(原裝)

商品簡介

Arduino GIGA R1 WiFi 專為想要提升遊戲水平的雄心勃勃的創客而設計。 它為遊戲玩家、藝術家、聲音設計師和任何在預算範圍內懷著偉大創意進入科技世界的人提供了公平的競爭環境——因為它將高級功能打包到一個易於訪問的組件中，具有與我們廣受歡迎的 Mega 和 Due 相同的外形尺寸。

讓我們分析一下該板的所有強大功能。

微控制器 (STM32H747XI)：這款雙核 32 位微控制器允許兩個大腦相互通訊（一個 480 MHz 的 Cortex®-M7 和一個 240 MHz 的 Cortex®-M4），您甚至可以在一個中運行 micropython，在一個中運行 Arduino 另一個。

無線通訊 (Murata 1DX)：無論您喜歡 Wi-Fi® 還是藍牙®，GIGA R1 WiFi 都能滿足您的需求。 您甚至可以快速連接到 Arduino IoT Cloud 並遠程跟蹤您的項目。 如果您擔心通訊的安全性，ATECC608A 可以讓一切盡在掌握。

硬體端口和通訊：繼承Arduino Mega和Arduino Due的傳統，GIGA R1 WiFi擁有4個UART（硬體串行端口）、3個I2C端口（比前代產品多1個）、2個SPI端口（比前代產品多1個） ), 1 個 FDCAN。

GPIO 和額外的引腳：我們希望保持與 Mega 和 Due 相同的外形尺寸，這樣您就可以輕鬆地將定制的防護罩調整到 GIGA R1 WiFi（不過請記住，該板在 3.3V 下工作！）並且我們添加了額外的接頭連接器 訪問額外的引腳，將總數留給 76 個 GPIO 引腳，最好的部分是，您可以從下面訪問它們，所以保持項目原樣，只考慮如何擴展它。 此外，我們還添加了兩個新引腳：一個 VRTC，可以連接電池以在電路板關閉時保持 RTC 運行；另一個 OFF 引腳，可以關閉電路板。

連接器：GIGA R1 WiFi 板上有額外的連接器，無需任何額外硬體即可方便地創建項目。 該板具有：

• USB-A 連接器適用於承載 USB 記憶棒、其他大容量存儲設備和 HID 設備，例如鍵盤或滑鼠。
• 3.5 毫米輸入輸出插孔連接到 DAC0、DAC1 和 A7。
• USB-C® 為電路板供電和編程，以及模擬滑鼠或鍵盤等 HID 設備。
• Jtag 連接器，2x5 1.27mm。
• 20 針 Arducam 相機連接器。

入門指南

查看 Arduino 論壇，了解有關Arduino 語言 或如何使用 Arduino 製作您的Arduino 專案。 在您的電路板上需要任何幫助，請聯繫官方 Arduino 用戶。

商品規格

文件下載

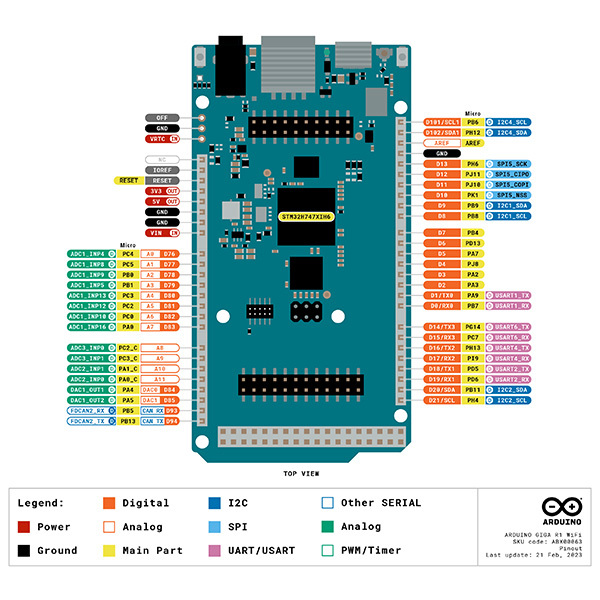

• 完整引腳圖
• 原理圖

出貨清單

• Arduino GIGA R1 WIFI 開發板(原裝) x 1
