Raspberry Pi Pico W (已焊排針)

商品簡介

Raspberry Pi Pico W 是 Raspberry Pi 的第一款無線微控制器板，專為物理計算而設計。 微控制器是與單板計算機（如 Raspberry Pi 4 和前幾代 Pi）不同類型的設備，它們不運行操作系統，並且通常被編程為僅執行一項任務 - 儘管該任務可能非常複雜 ！ 它們非常適合試驗硬體並用作定制設備、機器和發明的大腦。 借助 Pico W 的板載 2.4GHz 無線功能，您的專案現在可以相互交流，也可以連接到互聯網！

除了無線網絡之外，Raspberry Pi Pico W 與 Raspberry Pi Pico 非常相似，並且與所有 RP2040 的板一樣，可以使用 C/C++ SDK 或官方通過 USB 從 Raspberry Pi 或其他電腦輕鬆重新編程 MicroPython 端口。 文檔登錄頁面是開始的最佳位置，或者向下滾動以獲取指向 Raspberry Pi Pico W 微控制器板和 RP2040 微控制器晶片的技術文檔連接。

Raspberry Pi Pico W 志在成為 RP2040 的低成本且靈活的開發平台，具有 2.4GHz 無線連接埠和以下主要特性：

• 英國樹莓派設計的RP2040微控制器晶片
• 雙核 ARM Cortex M0+ 處理器，運行頻率高達 133 MHz 的靈活時鐘
• 264kB SRAM 和 2MB 板載快閃記憶體
• 板載單頻 2.4GHz 無線連接埠 (802.11n)
• Castellated 模組允許直接焊接到載板
• 支援USB 1.1 主機和設備
• 低功耗睡眠和休眠模式
• 通過 USB 使用大容量儲存進行拖放編程
• 26個多功能GPIO引腳
• 2×SPI、2×I2C、2×UART、3×12位ADC、16×可控PWM通道
• 片上精確時鐘和定時器
• 溫度感應器
• 片上加速浮點庫
• 8 個可編程 IO (PIO) 狀態機，用於支援自定義外設

商品規格

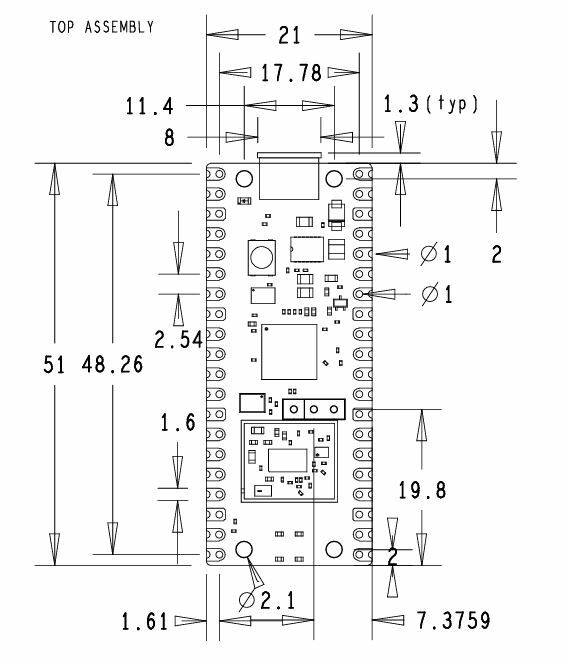

• 尺寸: 21mm(W) x 51.3mm(L) x 3.9mm(H)
• 具有 2MB 快閃記憶體的 RP2040 微控制器
• 板載單頻 2.4GHz 無線連接埠 (802.11n)
• Micro USB B 端口，用於供電和數據（以及重新編程快閃記憶體）
• 40 針 21mmx51mm 'DIP' 型 1mm 厚 PCB，帶有 0.1" 通孔針，也帶有邊緣城堡

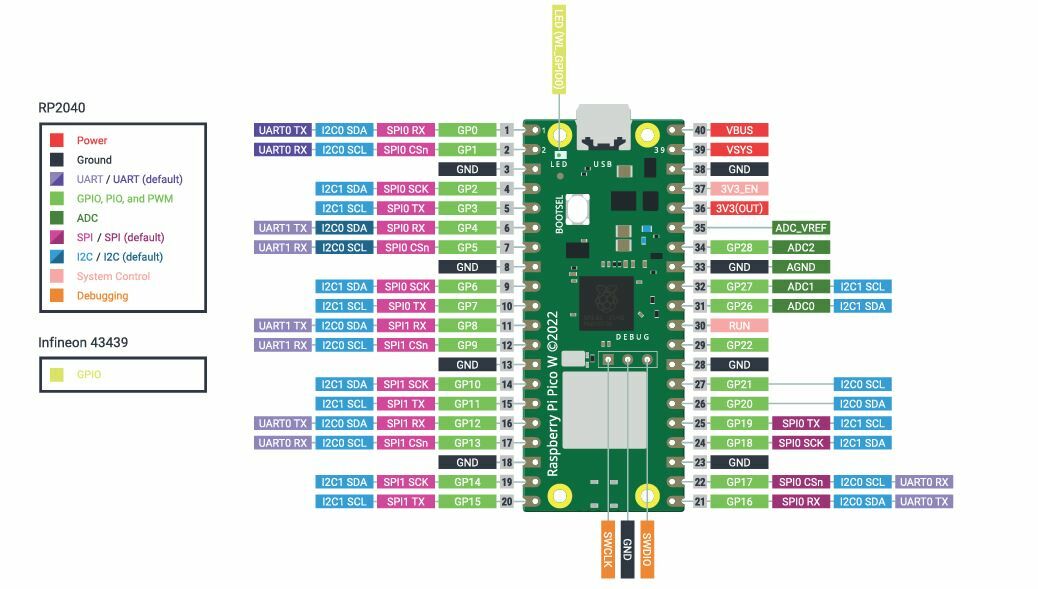

  • 外露 26 個多功能 3.3V 通用 I/O (GPIO)
  • 23 個 GPIO 僅用於數字，其中 3 個也具有 ADC 功能
  • 可作為模組進行表面安裝
• 3 針 Arm 串行線調試 (SWD) 端口
• 簡單但高度靈活的電源架構 ◦ 多種選項，可通過微型 USB、外部電源或電池輕鬆為設備供電
• 高質量、低成本、高可用性
• 全面的 SDK、軟體範例和文檔 有關 RP2040 微控制器的完整詳細信息，請參閱RP2040 手冊 。主要特點包括：
  • 高達 133MHz 的雙核皮質 M0+
    • 片上 PLL 允許可變內核頻率
  • 264kB 多組高性能 SRAM
  • 具有 eXecute In Place (XIP) 和 16kB 片上緩存的外部 Quad-SPI 快閃記憶體
  • 高性能全交叉總線結構
  • 板載 USB1.1（設備或主機）
  • 30 個多功能通用 I/O（四個可用於 ADC）
    • 1.8-3.3V I/O 電壓 ）
  • 12 位 500ksps 模數轉換器 (ADC)
  • 各種數字外設
    • 2 × UART、2 × I2C、2 × SPI、16 × PWM 通道）
    • 1 個帶 4 個鬧鐘的定時器，1 個實時時鐘）
  • 2 個可編程 I/O (PIO) 塊，總共 8 個狀態機
    • 靈活、用戶可編程的高速 I/O）
    • 可以模擬 SD 卡和 VGA 等連接埠）

文件下載

Datasheet

出貨清單

• Raspberry Pi Pico W (已焊排針) x 1
