Ameba RTL8735BDM 模組

RTL8735BDM 是一款高度整合的雙頻 Wi-Fi + BLE 影像 AI 模組，內建 128MB DDR2、MIPI CSI-2、H.264/H.265 編碼器與高效能 ARM v8M 處理核心，可提供流暢影像串流與智慧化邊緣運算。支援多串流編碼、3DNR、WDR 與 USB、SD、UART、SPI 等豐富介面，適用於智慧監控、AIoT 相機、影像辨識與無線影像回傳等應用，協助快速打造高效、低功耗的智慧設備。

產品貨號：368030501884
區號：Za01-01
品牌：Realtek
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$399

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

Ameba-IoT RTL8735BDM-A20-N04 是一款高度整合、低功耗的 802.11 a/b/g/n 無線區域網路（WLAN）與藍牙影像模組。

此模組整合 ARM v8M 微控制器（500MHz、2.23 DMIPS/MHz）、WLAN MAC、具 1T1R 能力的 WLAN 基頻、Bluetooth MAC、RF、音訊編解碼器（audio codec）、影像信號處理器（ISP），以及 H.264/H.265 影片編碼器於單一晶片中。此外，模組提供多種高速連接介面，包括 USB 2.0 Host、USB 2.0 Device 與 SD Host 介面，同時內建多組可配置的 GPIO，可用於數位周邊控制及不同應用情境。

RTL8735BDM-A20-N04 亦整合內部記憶體，可支援完整的 Wi-Fi 協定功能；內建的記憶體組態也提升應用程式的彈性與開發可能性。

CPU 與內建記憶體

搭載 RTL8735BDM-AA4-CG（以下簡稱 RTL8735BDM）晶片，內建 Real-M500（TM9）MCU，最高 500MHz
內建 AI 引擎：0.384 TOPS、384 MAC，支援 INT8/INT16 精度
768KB 內建 ROM
512KB 內建 RAM
內建 128MB DDR2 記憶體
支援外接 Flash 介面

ISP 與影片編碼

支援 CMOS 感測器輸入：12-bit Bayer 格式與 8-bit YUY2
支援 MIPI CSI-2 四資料通道
支援 3DNR（3D 降噪）、3A、數位 WDR、OSD
H.264/H.265 編碼最高可達 5 百萬畫素
支援多串流即時 H.265/H.264/JPEG 編碼
H.265 2M@30fps + H.265 1M@30fps
支援 CBR / VBR 位元率控制

Wi-Fi

802.11 a/b/g/n 1×1，支援 2.4GHz 與 5GHz
工作頻道中心頻率：2412MHz ~ 2484MHz、5180MHz ~ 5825MHz
支援 20MHz 頻寬，最高至 MCS7
支援 WEP、WPA、WPA2、WPA3、WPS；支援 Open、Shared key、Pair-wise key 驗證
低功耗 Tx/Rx，適用短距離應用
支援框架聚合（A-MSDU、A-MPDU）提升 MAC 效能

藍牙

藍牙低功耗（BLE）5.1
資料速率：125Kbps、500Kbps、1Mbps、2Mbps
支援 LE Secure Connections
支援 LE Scatternet
支援 1 個 Master link / 1 個 Slave link
Wi-Fi 與 Bluetooth 共存 RF 設計

周邊介面

3 × UART（鮑率最高 4MHz）
2 × I²C（標準模式最高 10Kbps、快速模式最高 400Kbps）
1 × SD Host（SD 1.0 ~ 3.0，容量最高 2TB，頻率最高 100MHz）
2 × SPI（Master/Slave），速度最高 31.25MHz
1 × USB 2.0 Host （HS/FS）、1 × USB 2.0 Device（HS/FS）
7 × PWM（可調脈衝寬度與占空比 0~100%）
29 × 可程式化 GPIO
2 × GDMA，每組最多 6 個通道

天線選項

透過 I-PEX 4 接頭外接天線

工作條件

工作電壓：3.3V（±5%）
工作溫度範圍：-20°C ~ 85°C

商品規格

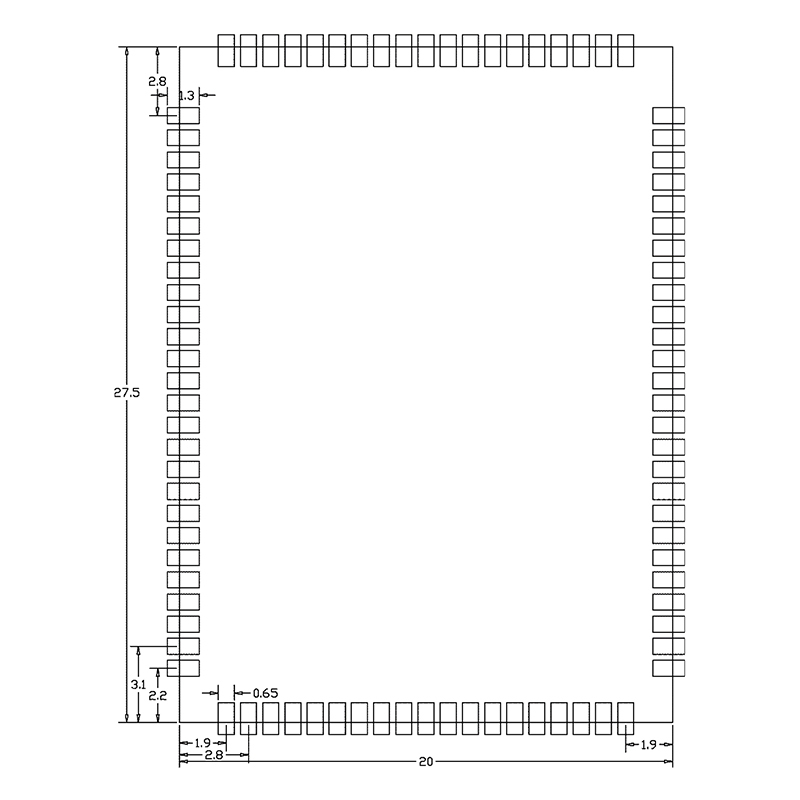

尺寸規格

模組尺寸（長 x 寬 x 高）： 27.5 x 20 x 3.8 mm
重量：2.64 g

Ameba RTL8735BDM 模組,尺寸規格

電氣特性

工作條件
參數	最小值	典型值	最大值	單位
工作電壓 VDD33	3.135	3.3	3.465	V
工作電壓 5VDD	4.75	5.0	5.25	V
工作環境溫度	–20	—	85	°C
儲存溫度	–40	—	125	°C
DC 特性
高準位輸入電壓 VIH	2.0	—	—	V
低準位輸入電壓 VIL	—	—	0.8	V
高準位輸出電壓 VOH	2.4	—	—	V
低準位輸出電壓 VOL	—	—	0.4	V
Schmitt Trigger 高門檻 VT+	1.78	1.87	1.97	V
Schmitt Trigger 低門檻 VT−	1.36	1.45	1.56	V
漏電流 IIL	–10	±1	10	µA

文件下載

Datasheet

出貨清單

Ameba RTL8735BDM 模組 x 1
