Arduino Make Your UNO Kit

通過手動組裝您的 Arduino UNO 來學習電子學基礎知識，通過安裝每個組件來熟悉焊接，然後使用唯一成為合成器的套件釋放您的創造力！

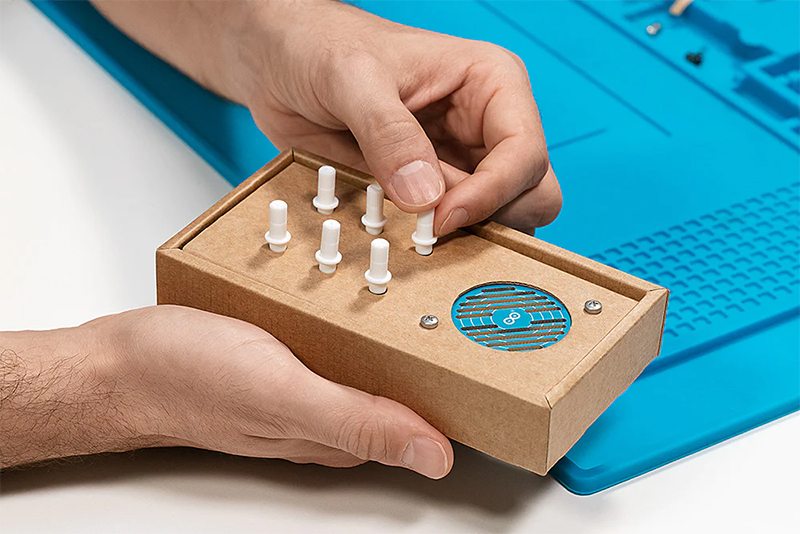

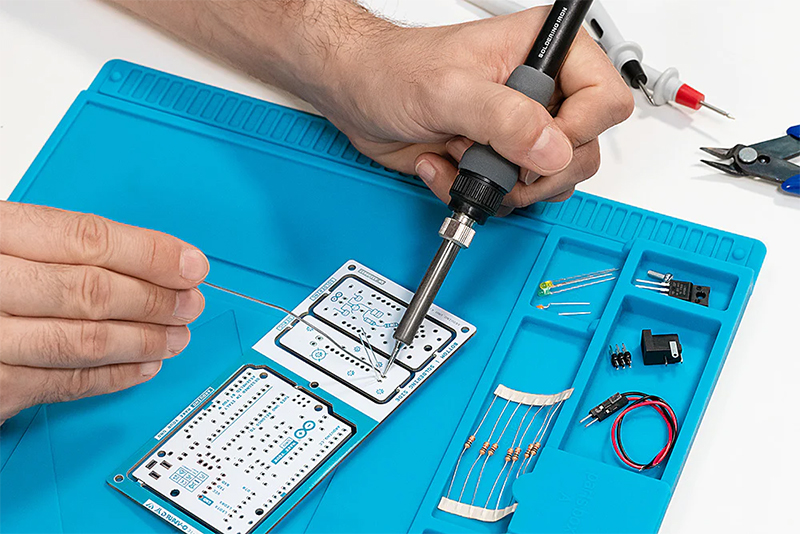

Arduino Make Your UNO 套件確實是學習如何焊接的最佳方式。完成後，您可以通過打包來構建合成器並製作音樂。

一個包含所有組件的套件，用於構建您自己的每個 Arduino UNO 和音效合成器擴展板。

Make Your UNO 工具包在專門的內容平台中提供了一套完整的說明。這包括視訊材料、用於遵循詳細說明的 3D 交互式查看器，以及如何在完成後對電路板進行編程。

Arduino 製作自己的 UNO
• 1 x 製作您的 UNO PCB
• 1 x USB C 串行適配器板
• 7 x 電阻器 1k 歐姆
• 2 x 電阻器 10k 歐姆
• 2 x 電阻 1M 歐姆
• 1 個二極管 (1N4007)
• 1 x 16MHz 晶體
• 4 x 黃色 LED
• 1 x 綠色 LED
• 1 個按鈕
• 1 個 MOSFET
• 1 個 LDO (3.3V)
• 1 個 LDO (5V)
• 3 個陶瓷電容器 (22pF)
• 3 x 電解電容 (47uF)
• 7 個聚酯電容器 (100nF)
• 1 個 ATMega 328p 插座
• 2 x I/O 連接器
• 1 x 連接頭 6 針
• 1 x 桶形插孔連接器
• 1 x ATmega 328p 微控制器

Arduino 音效合成器
• 1 x 音效合成器 PCB
• 1 x 電阻 100k 歐姆
• 1 x 電阻 10 歐姆
• 1 x 音訊放大器 (LM386)
• 1 個陶瓷電容器 (47nF)
• 1 x 電解電容 (47uF)
• 1 x 電解電容 (220uF)
• 1 個聚酯電容器 (100nF)
• 4 x 連接器排針
• 6 x 電位器 10k Ohm 帶塑料旋鈕

備件
• 2 個電解電容 (47uF)
• 2 個聚酯電容器 (100nF)
• 2 個陶瓷電容器 (22pF)
• 1 個按鈕
• 1 個黃色 LED
• 1 x 綠色 LED

組裝零件
• 5 x 墊片 12mm
• 11 x 墊片 6mm
• 5 個螺母
• 2 個螺絲 12 毫米

原理圖

Datasheet

Arduino官方技術文章

• Arduino Make Your UNO Kit x 1
