NANO V3.0開發板 (mini USB/無焊排針)

NANO V3.0開發板 (mini USB/無焊排針)

產品貨號:368030501947
區號:Lf09-09
品牌:N/A
原廠貨號:


全店,滿千郵寄超商純取免運優惠

NT$159
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

此商品可兼容Arduino®



商品簡介

Arduino Nano就是迷你版328,擁有同樣的功能,增強版在保證NANO的性能不變原則下,更換了USB晶片,以提高下載的速度及增加在win7 win8的穩定性。

Nano的體積小巧,可以用來開發出獨立運作具有互動效果的電子產品,也可與電腦相連接開發出與Flash,Processing等軟體一同合作完成的互動作品。

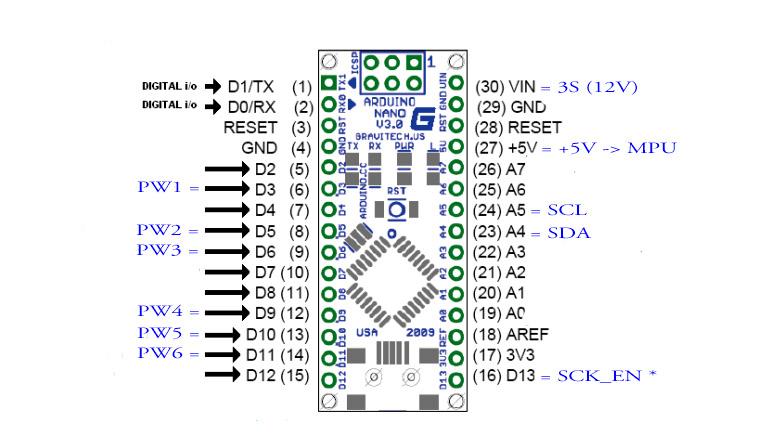

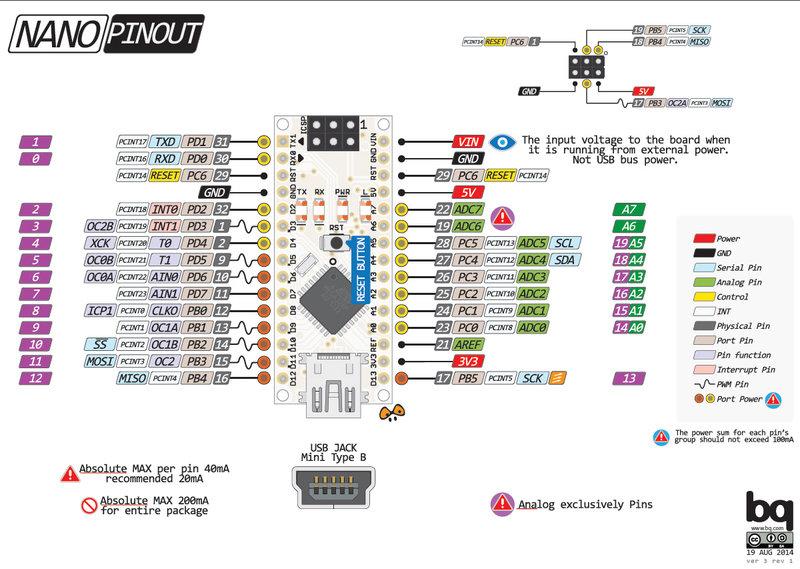

Arduino® Nano的技術參數:

1. 14個Digital I/O (包括TX, RX, D2~D13;其中TX、RX為TTL電位之串口收發埠)
2. 8個Analog I/O (A0~A7)
3. 6個PWM埠 (D3, D5, D6, D9, D10, D11)
4. 採用原廠Atmel Atmega328P-AU單晶片
5. 支援ISP(In System Programmer線上燒錄)下載功能
6. 支持USB下載及供電
7. 支持外接5V~12V直流電源供電(若工作電流較大,建議外接輸入Vin=5~7.5V)
8. 支援9V電池供電
9. 三種供電方式:USB、VIN、外部5V輸入
10. 輸出電壓: 5V 直流電壓輸出和3.3V 直流電壓輸出。(注意:當電路需求較大輸出電流時,例如超過0.2A,請另備電源供給)
注意:Nano之Analog I/O多出了A6、A7,A6和A7只能純當Analog I/O使用,無法像A0~A5也可以充當Digital I/O使用
11.系統支援:Win98、98SE、Me、2000、XP、Mac 、Linus、vista、win7,win8/8.1/win10 32,64bit。




商品規格




微處理器 ATmega 328
電壓準位 5V
輸入電壓 7-12V
I/O腳位 22(8組PWM/14組類比)
每引腳 I/O DC 電流 40 mA
3.3V 引腳DC電流 50 mA
Flash 記憶體 32 KB (ATmega328) 2KB為Bootloader空間
SRAM 2 KB (ATmega328)
EEPROM 1 KB (ATmega328)
時脈 16 MHz



使用方法

1. 下載Arduino的IDE及範例 (Arduino 1.0.5版)


(下載後解壓即可,Arduino的IDE不需安裝,在解壓之Arduino 1.0.5目錄內找到arduino.exe雙擊即可啟動IDE介面)

2. 下載USB晶片驅動程式

3. 將USB線一端插上電腦另一端插上NANO開發板,則系統裝置管理員會自動找到驅動程式並認證其埠口,連接埠(COM和LPT)出現 => USB-SERIAL CH340(COMx) ---其中x即為埠口編號) 。

4. 在IDE介面選擇板卡為 NANO (即在Arduino 1.05 版本IDE介面選Tools=>Board=>Arduino NANO w/ATmega328) 。

5. 選擇COM埠,此可在我的電腦裡查詢,也就是剛剛UNO開發板之埠口編號,即為上述COMx,在Arduino 1.05 版本IDE介面選Tools=>Serial Port=>COMx,如此電腦即與NANO板子建立起溝通橋樑。

6. 開始寫程式或直接到IDE介面File=>Examples找適合的範例練習,取出範例後,先用Verify(按ˇ打勾)確認程式沒bug後,再Upload(按→)將編譯過的程式碼傳給NANO板,您可透過Serial Monitor或自己所連接之硬體電路(如LED、LCD、蜂鳴器等)監看執行結果。

下載文件


出貨清單
  • NANO V3.0開發板 (mini USB/無焊排針) x 1
