Rd-01-kit 雷達人體感應模組

商品簡介

Rd-01是由安信可科技開發的雷達模組，該模組支援Wi-Fi& BLE。雷達部分搭載矽典微的S3KM111L晶片，工作在24GHz k波段，每個頻率高達1GHz的調製帶寬。工作原理是利用FMCW調頻連續波，對設定空間內的人體目標進行探測結合雷達信號處理、精確人體感應算法，實現高靈敏度的人體存在狀態感應，識別運動和靜止狀態下的人體，並可計算出目標的距離等輔助訊息。Wi-Fi & BLE 部分搭載BL602晶片作為核心處理器，支援Wi-Fi 802.11b/g/n和BLE 5.0協議。本產品主要應用在室內場景，感知區域內是否有運動或者微動的人體，通過Wi-Fi & BLE實時傳輸檢測結果，提供可視化的配置工具，可輕鬆配置感應距離範圍、不同區間的感應靈敏度和無人延時時間等。支援GPIO和UART輸出，同時支援Wi-Fi&BLE對雷達參數進行無限配置，可靈活應用於不同的智慧場景和終端產品。

雷達＋Wi-Fi+BLE模組

• 雷達支援24GHz ISM頻段
• 提供可視畫調適和配置工具
• 通過藍芽實現多級智慧調參
• Wi-Fi＆BLE實時傳輸檢測結果

高靈敏度、準確測距

• 精準辨識人體存在、微動、運動等狀態
• 可根據場景靈活配置距離、角度等參數
• 探測範圍廣、感應距離可達五米
• 支援 GPIO和UART輸出

小巧易安裝,即插即用

• 支援貼片/插件/排線等多種連接方式

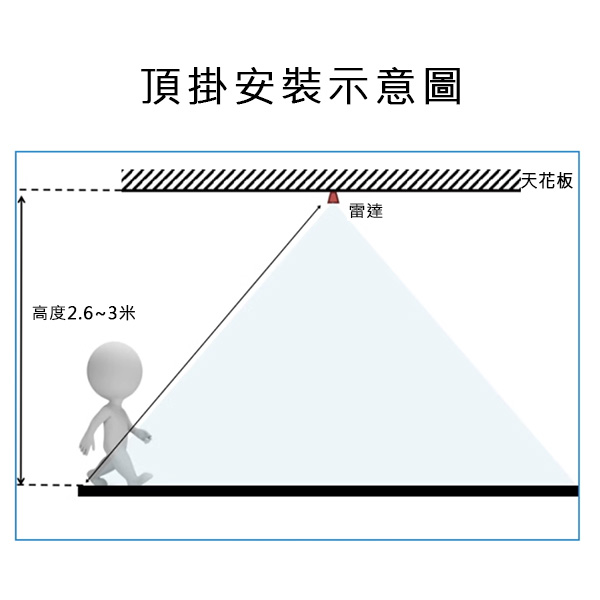

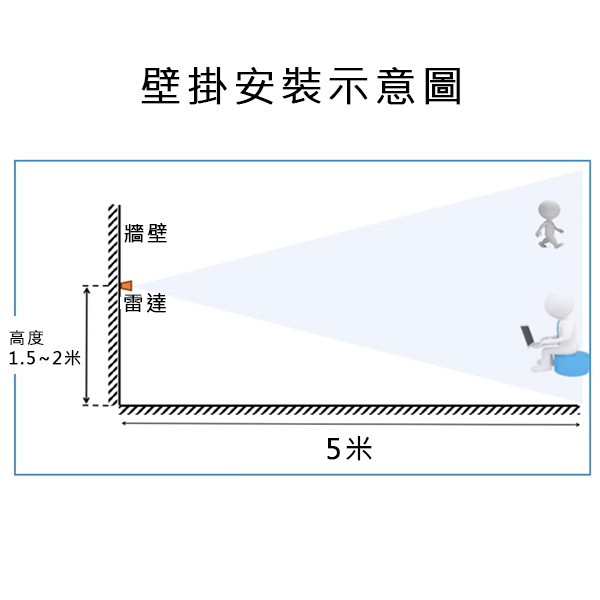

• 支援掛頂、掛壁等多種安裝方式
• 干擾能力強,使用方便

商品規格

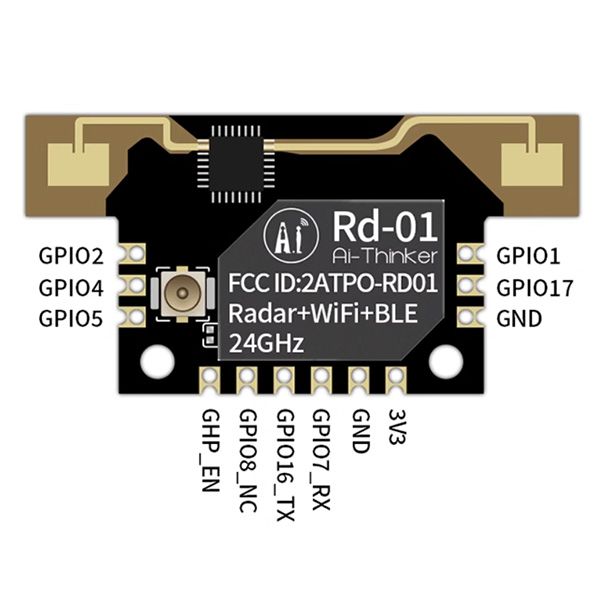

• 型號: Rd-01
• 封裝:SMD-12,兼容貼片/排針/插座等多種裝配方式

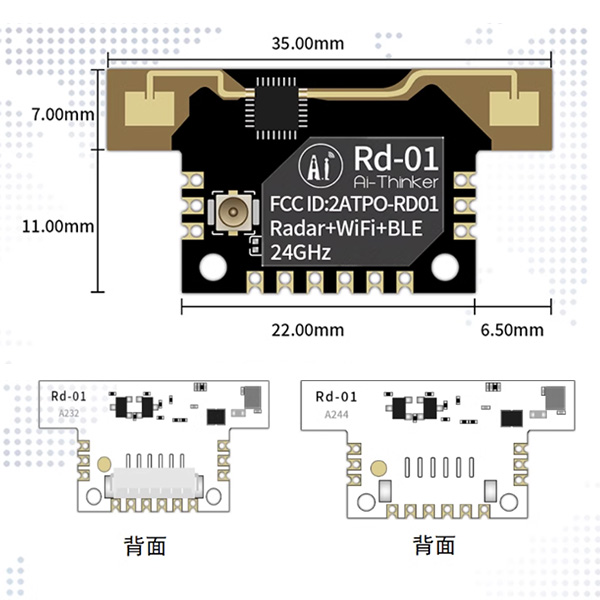

• 尺寸:35.0 x 18.0 x 3.6(±0.2)mm
• 天線形式:
  • 雷達:板載天線
  • Wi-Fi＆BLE: IPEX座子
• 頻譜範圍:
  • 雷達:24G~24.25GHz
  • Wi-Fi:2400~2483.5MHz
• 工作溫度:-40~85°C
• 儲存環境:-40~125°C,＜90%RH
• 供電範圍:供電電壓3.0V~3.6V,供電電流≧500mA

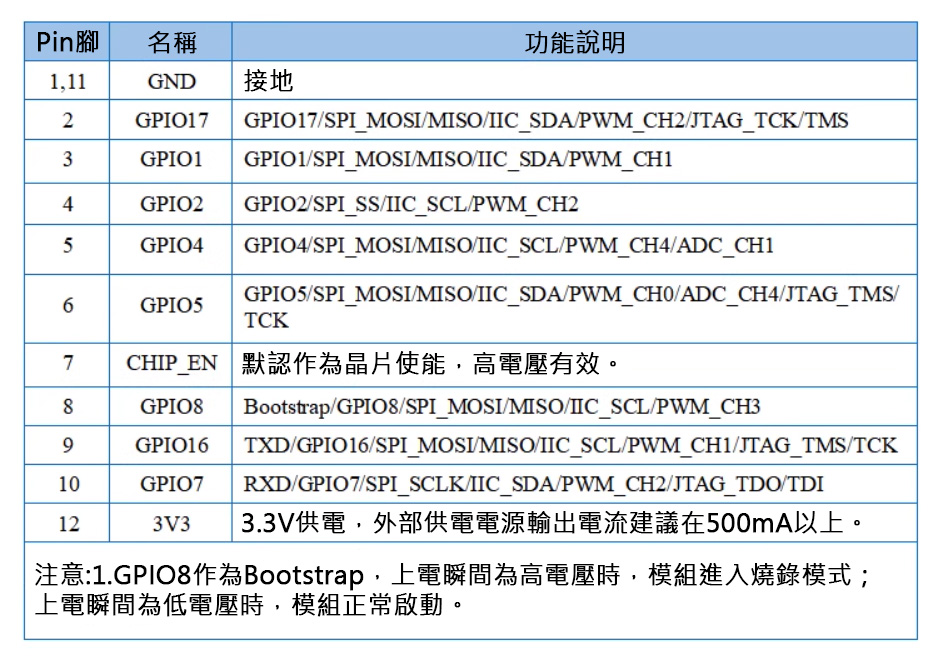

• 支援接頭:UART/GPIO/ADC/PWM/I2C/SPI
• 可用IO數量:8個
• 串口速率:默認115200bps
• 安全性:WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3
• Flash:默認2MByte

【注意】Rd-01模組有帶插座和不帶插座的形式。帶插座的模組可用排線連接到主板，安裝位置靈活。插座使用標準1x6P-1.25mm間距接頭，同時模組上的定位孔可用於螺釘固定。不帶插座的模組可用SMT貼片到主板，便於提高組裝效率。

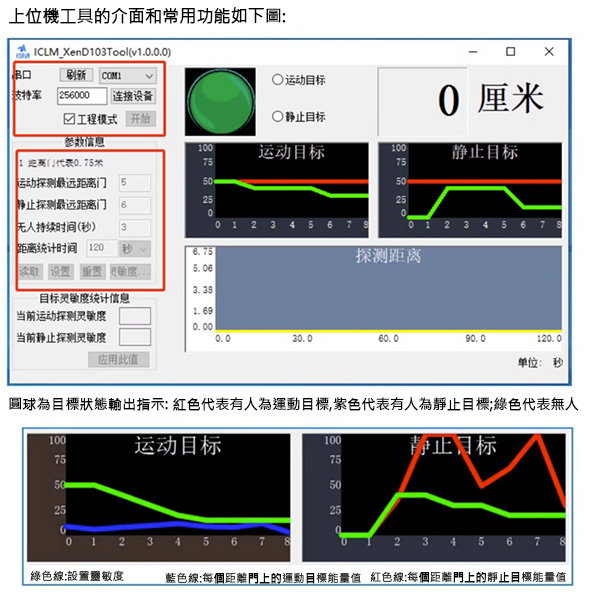

上位機工具使用方法:

• 1.用USB轉串口工具正確連接模組串口
• 2.上位機工具中選中對應的串口號，設置波特律256000，選中工程模式點擊連接設備
• 3.連接成功後，點擊開始按鈕，右側圖形介面會顯示檢測結果和資料
• 4.連接上後,未點擊開始按鈕時，或者開始後點擊停止，可對模式參數訊息進行讀取或設置；注意：點擊開始後不能對參數進行讀取和配置，須停止後才可進行配置

在主板上的安裝位置,建議以下幾種方式:

• 1.盡量保持雷達天線正對要檢測的區域，且天線四周無遮蔽物阻擋
• 2.確認雷達位置牢固、穩定，雷達本身如有晃動會影響檢測結果
• 3.確認雷達背面不會有物體運動或是震動。由於雷達波具有穿透性，天線訊號背瓣可能會檢測到雷達背面運動物體。可以採用金屬屏蔽罩或金屬背板,對雷達背瓣進行屏蔽，減弱雷達背面物體造成的影響
• 4.雷達理論距離精度是在物理解析度為0.75米的基礎上通過特殊算法處理得到的結果。由於目標的體型、狀態、RCS等不同，目標距離精度會有波動;同時距離也會稍有波動
• 5.為了滿足板載天線的性能，天線周為禁止放置金屬零件，遠離高頻零件

本產品需安裝在適合的環境中，以下環境將影響檢測結果：

• 1.感應區域內存在持續運動的非人物體，如：動物、持續擺動的窗簾、正對出風口的大型植栽等
• 2.感應區域內存在大面積反射物ㄏ強度高會對雷達造成干擾
• 3.壁掛安裝時需要考慮室內頂部的空調，電風扇等外部的干擾因素
