Seeed Studio XIAO Round Display 圓形觸控彩色螢幕1.28吋

商品簡介

Seeed Studio Round Display for XIAO 是一款與所有 XIAO 開發板兼容的擴展板。 它的一側有一個完全覆蓋的觸控螢幕，設計為 39 毫米圓盤。 它在緊湊的尺寸內包含板載 RTC 支架、充電晶片和 TF 卡插槽，非常適合智慧家居、可穿戴設備等中的交互式顯示。

Seeed Studio Round Display for XIAO 是一款帶電容式觸控螢幕的擴展板，與所有 XIAO 開發板兼容。 它的一側設有全覆蓋觸控螢幕，設計為半徑為 39 毫米的輻射圓盤。
該板採用1.28英寸圓形觸控螢幕，解析度為240 x 240像素，65K色，呈現清晰多彩的圖像展示。 可用於設計可編程手錶、可穿戴指示器等。

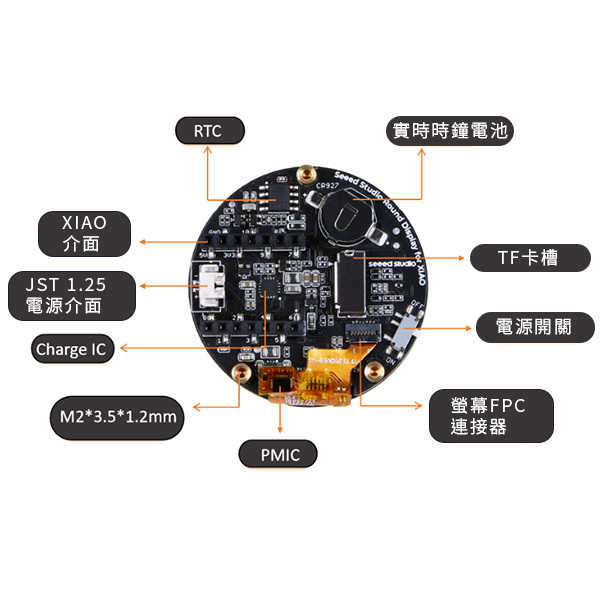

XIAO擴展板另一側的高集成度和豐富的外設令人印象深刻，板載RTC、TF卡插槽、電池充電晶片和JST 1.25電池接口，全部集中在緊湊的39 x 39mm尺寸內。 也就是說，您可以擁有可靠的計時、將記憶體擴展至 32GB FAT 的方式、通過鋰電池充電的方式。
Seeed Studio XIAO 引腳全部引出，無需焊接，開發體驗便捷。 XIAO 擴展板尺寸迷你，非常適合可穿戴和小體積項目。 它是一款多功能且功能強大的擴展板，可用於從顯示感測器數據到創建交互式界面的各種項目。

商品應用

• 可編程觸摸手錶
• 穿戴式指示器
• 可視化控制中心
• 遊戲設備
• 互動展示

商品特色

• 電容式觸控螢幕擴展板：1.28英寸圓形顯示螢幕，240×240解析度，65K色，提供清晰多彩的圖像展示
• 高兼容性：與所有XIAO系列產品高度兼容，輕鬆集成到您當前的項目中
• 豐富的外設：板載RTC、電池充電晶片、TF 卡插槽、JST 1.25 連接器，全部集中在其緊湊的尺寸內
• 手錶尺寸設計：39毫米圓形設計，適合可穿戴和空間有限的項目
• 即插即用：所有引腳均引出，無需焊接

商品規格

• 電源:
  USB C 型：5V @35 mA
  電池充電：3.7V @37mA
• 電池連接器:3.7V 鋰離子電池 JST 1.25 連接器
• 充電電流:~485毫安
• RTC電池座：CR927
• RTC晶片：PCF8563
• 可擴展記憶體：TF 卡插槽，最大支援 32GB FAT
• 顯示螢幕:1.28英寸觸控螢幕、240×240解析度、65K 顏色
• 採樣率：100赫茲
• 尺寸:43mm x 43mm

文件下載

• Charge IC datasheet
• ETA3410 datasheet
• RTC PCF8563 datasheet
