LD2420 毫米波雷達人體微動感應模組

商品簡介

LD2420是一款24GHz人體存在感應模組，工作原理是利用FMCW 調頻連續波，對設定空間內的人體目標進行透測，結合雷達信號處理、精確人體感應算法，實現高靈敏度的人體存在狀態感應，可精確感知微動狀態下的人體。

主要應用在室內場景，感知區域內是否有運動或者人體移動，實時輸出結果。可提供配置工具，修改感應距離範圍、感應靈敏度和無人延時時間等。支援GPIO和UART輸出，即插即用，可靈活應用於不同的智慧場景和終端產品。

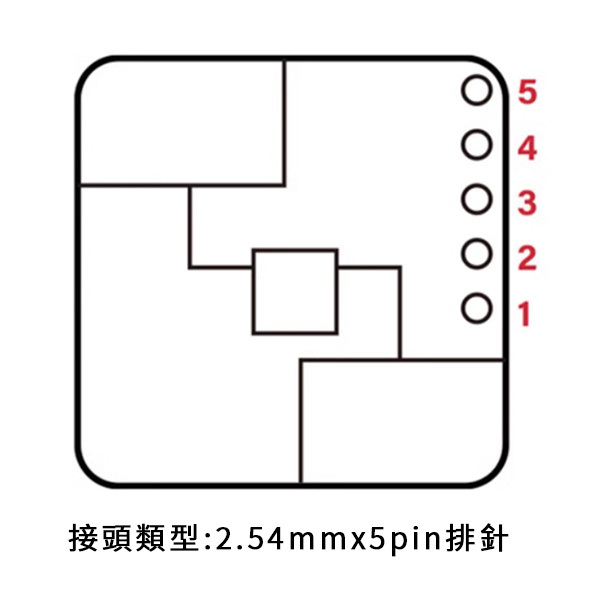

商品規格

• 頻率: 24G- 24.25GHz
• 調製方式:FMCW
• 檢測距離:0.75~6m可調
• 探測角度: ±60度
• 供電: 3.3V(typ.)
• 電流: ~50mA
• 輸出串口電壓: 3.3V
• 掃頻帶寬: 250MHz/li>
• 環境溫度: -40°C ~85°C
• 資料格式:串口ASCII輸出/高低電壓3.3V＆0V

支援頂掛和壁掛的方式(較推薦頂掛)

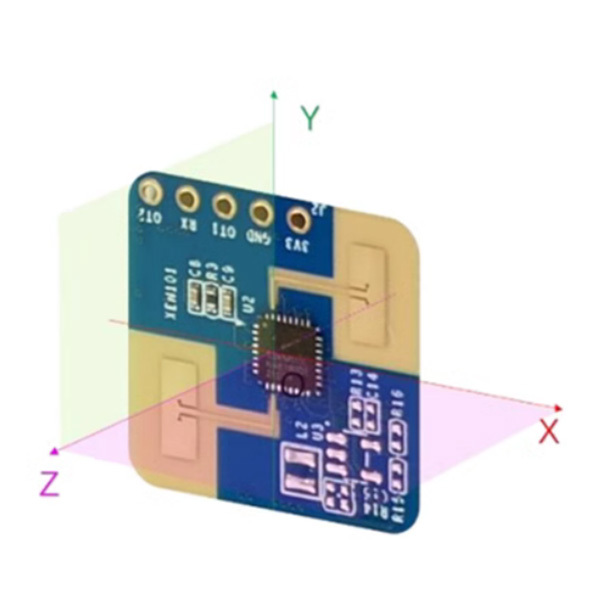

雷達的方位如圖所示:其中Y軸方向為0°，X軸方向為90°，Z軸垂直X-Y平面(也叫法線方向)

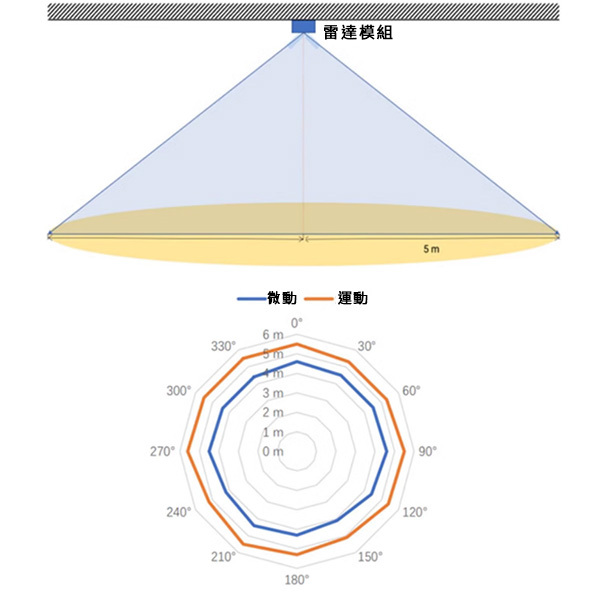

頂掛安裝高度為2.7m~3m，頂掛安裝雷達模組在正常配置下最大運動感應範圍為底部半徑為5m的圓錐形立體空間，如下圖所示:

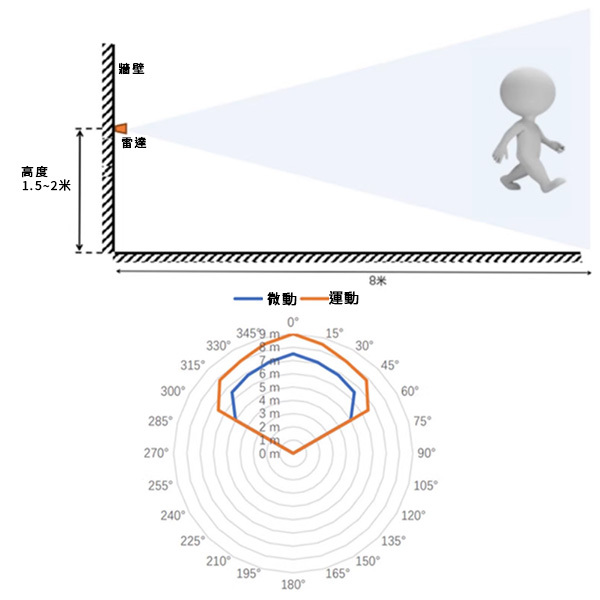

壁掛安裝高度為1.5~2m。壁掛安裝時，雷達模組X軸指向水平方向。壁掛安裝的雷達模組在默認配置下最大運動感應範圍為8m、水平和俯仰方向夾角45度的立體扇形空間，壁掛安裝高度為1.5m時，如下圖所示:

商品注意事項

如果雷達需要安裝外殼，則外殼必須在24GHz頻段具有良好的透波特性，且不能含有金屬或對電磁波有屏蔽作用的材料

本產品需要安裝在適合的環境中，如在以下環境中使用,檢測效果將受到影響:

感應區域內存在持續移動的非人物體，例如動物、持續移動的窗簾和正對風口的綠色植物感應區域內存在大面積反射平面，反射物正對雷達天線會造成干擾壁掛安裝時，需要考慮室內頂部的空調、電風扇等外部干擾因素

安裝注意事項

盡量保證雷達天線正對藥檢測的區域，且注意四周寬敞無遮蔽物

要保證感測器的安裝位置牢固、穩定,雷達本身晃動將影響檢測效果

保證雷達背面不會有誤提移動或震動。由於雷達波具有穿波性,天線背瓣可能會檢測到背面的運動物體。可以採用金屬螢幕遮蔽或金屬背板,對雷達背瓣進行屏蔽,減弱雷達背面體造成的影響

存在多個24GHz頻段雷達時,請不要波束正對,盡量遠離安裝。避免可能的互相干擾。

電源注意事項,電源輸入電壓為3.0V~3.6V,電源紋波在100kHz以內無明顯峰譜,本方案為參考設計,使用者須考慮相應的ESD和雷擊浪湧等電磁兼容設計

出貨清單

• LD2420 毫米波雷達人體微動感應模組 x 1
